Поворот мотион сигнализация — HITACHI ZX110-3-AMS

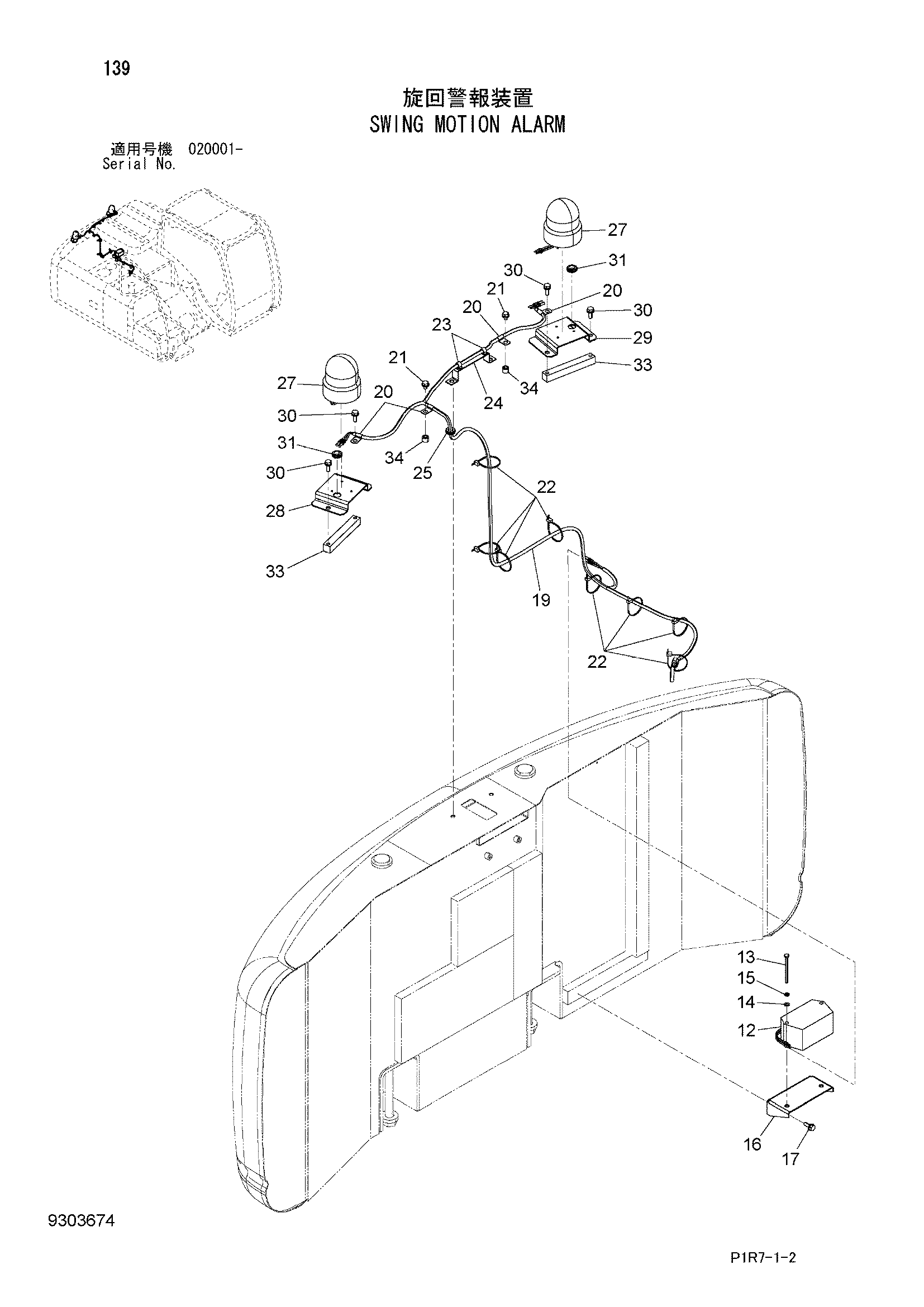

Заводская схема «Поворот мотион сигнализация» для HITACHI ZX110-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 12 | 4637647 | Зуммер | 1 |
| 13 | J900800 | Болт | 2 |
| 14 | A590108 | Плоская шайба | 2 |
| 15 | A590908 | Пружинная шайба | 2 |
| 16 | 8074688 | Кронштейн | 1 |
| 17 | J271030 | Болт с шайбой | 2 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 3116411 | Жгут проводов | 1 |
| 20 | 4190261 | Зажим | 4 |
| 21 | J271016 | Болт с шайбой | 2 |
| 21A | J901016 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 4055312 | Ленточный зажим | 8 |
| 23 | 4449250 | Зажим | 2 |
| 24 | 4701150 | Кронштейн | 1 |
| 25 | 4236311 | Резиновая втулка | 1 |
| 27 | 4310604 | Патлите | 2 |
| 27A | 4614254 | Крышка | 1 |
| 27B | 4619772 | Лампа | 1 |
| 28 | 4235958 | Кронштейн | 1 |
| 29 | 4701118 | Кронштейн | 1 |
| 30 | J271030 | Болт с шайбой | 4 |
| 30A | J901030 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | 94-2816 | Резиновая втулка | 2 |
| 33 | 4192305 | Седло винта | 2 |
| 34 | 4609532 | Гайка WD | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
