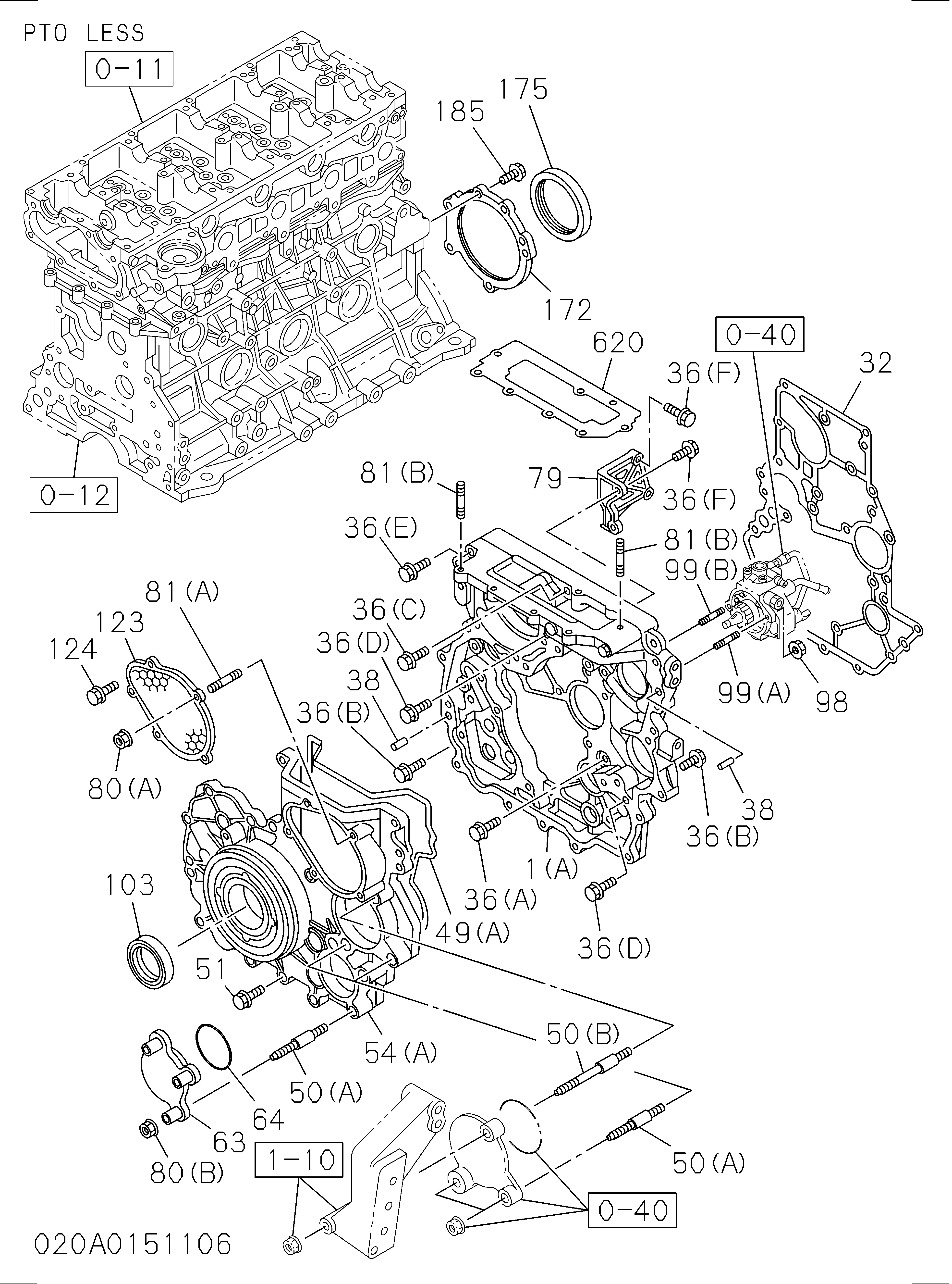

020: Картер привода ГРМ и кожух маховика — HITACHI ZX110-3-AMS
Заводская схема «020: Картер привода ГРМ и кожух маховика» для HITACHI ZX110-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(A) | 8979452612 | Корпус тиминг шестерня | 1 |
| 002 | 8980446990 | Корпус маховик | 1 |
| 032 | 8973122212 | Прокладка шестерня корпус TO C/BL | 1 |
| 036(A) | 0280508160 | Болт шестерня корпус | 1 |
| 036(B) | 0280508200 | Болт шестерня корпус | 16 |
| 036(C) | 0280508350 | Болт шестерня корпус | 1 |
| 036(D) | 0280508450 | Болт шестерня корпус | 2 |
| 036(E) | 0280508600 | Болт шестерня корпус | 1 |
| 036(F) | 0286508300 | Болт шестерня корпус | 3 |
| 038 | 8971354230 | Палец шестерня корпус крышка | 2 |
| 049(A) | 8979452980 | Прокладка шестерня корпус TO крышка | 1 |
| 050(A) | 8973548082 | Шпилька | 5 |
| 050(B) | 8973614652 | Шпилька | 1 |
| 051 | 8973546971 | Болт шестерня корпус крышка | 14 |
| 054(A) | 8980129602 | Крышка шестерня корпус | 1 |
| 063 | 8973673362 | Крышка P/S | 1 |
| 064 | 8971096790 | Прокладка крышка, P/S | 1 |
| 079 | 8973703902 | Кронштейн шестерня корпус крышка | 1 |
| 080(A) | 0911802060 | Гайка крышка | 2 |
| 080(B) | 0911802080 | Гайка крышка | 3 |
| 081(A) | 0410106160 | Шпилька шестерня корпус крышка крепление | 2 |
| 081(B) | 0491408300 | Шпилька шестерня корпус крышка крепление | 2 |
| 098 | 0911802080 | Гайка шпилька, впрыск насос | 2 |
| 099(A) | 8973694490 | Шпилька впрыск насос | 1 |
| 099(B) | 8973694500 | Шпилька впрыск насос | 1 |
| 103 | 8973517040 | Уплотнение масляный, CR/вал, передний | 1 |
| 123 | 8973717201 | Крышка тиминг, LWR | 1 |
| 124 | 0280506160 | Болт тиминг крышка | 3 |
| 172 | 8971759863 | Фиксатор CR/вал | 1 |
| 172 | 8973798260 | Фиксатор CR/вал | 1 |
| 175 | 8970715611 | Уплотнение масляный, CR/вал, RR | 1 |
| 185 | 0286508250 | Болт RET TO C/BL | 5 |
| 205 | 0911801100 | Гайка корпус | 1 |
| 211(A) | 0286510300 | Болт корпус | 3 |
| 211(B) | 0287512350 | Болт корпус | 4 |
| 211(C) | 5090002270 | Болт корпус | 3 |
| 487 | 8972207400 | Крышка отверстие | 1 |
| 620 | 8973288282 | Прокладка шестерня корпус | 1 |
| 620 | 8973316312 | Прокладка шестерня корпус | 1 |
| 620 | 8973316322 | Прокладка шестерня корпус | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
