Гидромолот, гидроножницы трубопроводы (основной) — HITACHI ZX110-3-AMS

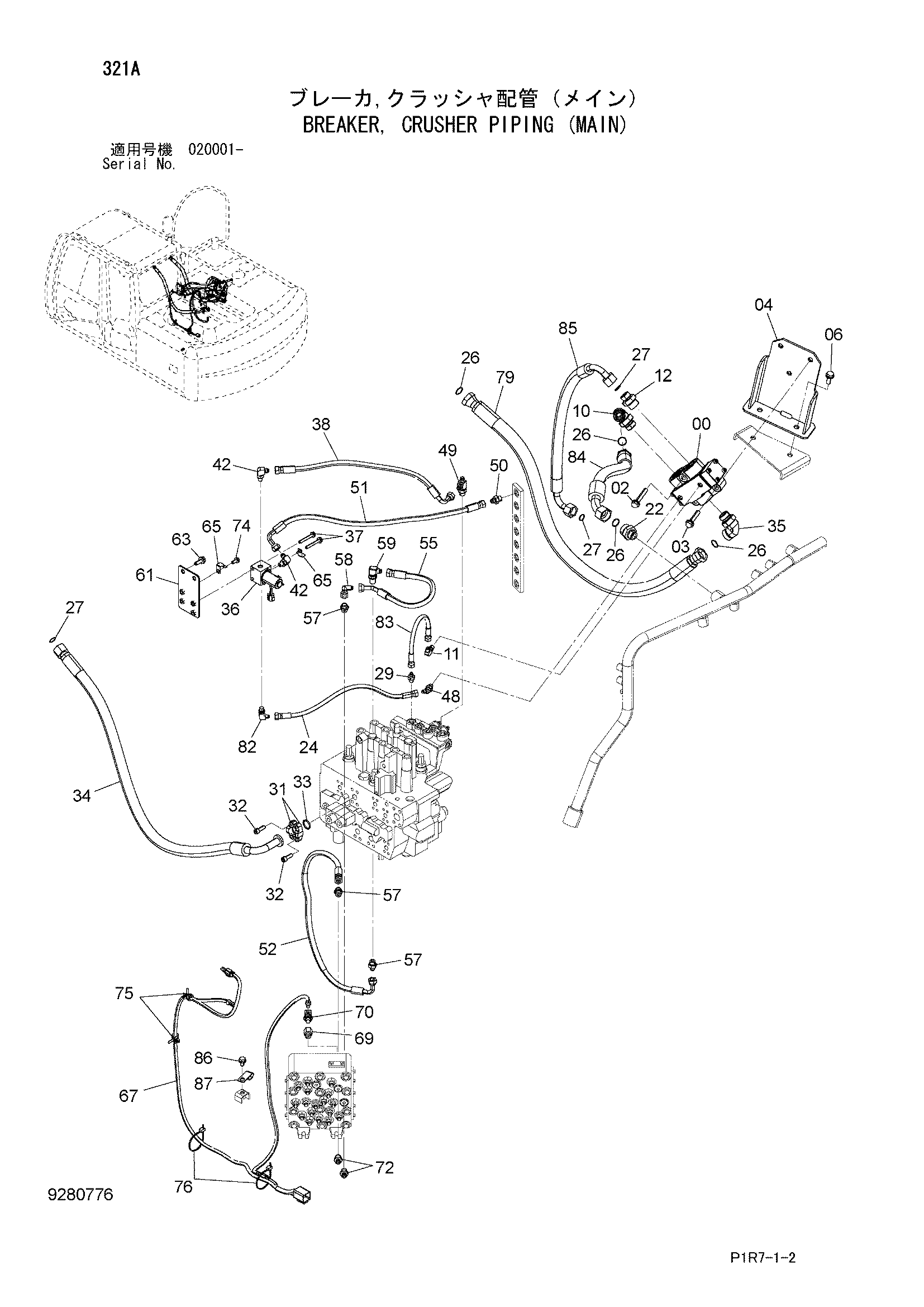

Заводская схема «Гидромолот, гидроножницы трубопроводы (основной)» для HITACHI ZX110-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4626057 | Клапан селектор | 1 |
| 02 | J271290 | Болт с шайбой | 1 |
| 02A | J901290 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | J271265 | Болт с шайбой | 2 |
| 03A | J901265 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 8111373 | Кронштейн | 1 |
| 06 | J271235 | Болт с шайбой | 2 |
| 06A | J901235 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 10 | A853388 | Угловой штуцер | 1 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | A852322 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A853186 | Адаптер | 1 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | A853168 | Адаптер | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4436352 | Шланг | 1 |
| 26 | 4187328 | Уплотнительное кольцо | 4 |
| 27 | 4187308 | Уплотнительное кольцо | 3 |
| 29 | A852122 | Адаптер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 986910 | Разъёмный фланец | 2 |
| 32 | J781030 | Болт с внутренним шестигранником | 4 |
| 33 | 971489 | Уплотнительное кольцо | 1 |
| 34 | 9291179 | Шланг в сборе | 1 |
| 34A | 4605369 | Шланг | 1 |
| 34B | 4327294 | Защитный кожух | 4 |
| 35 | A853388 | Угловой штуцер | 1 |
| 35A | 4506429 | Уплотнительное кольцо | 1 |
| 36 | 4261289 | Клапан SOL | 1 |
| 37 | J260860 | Болт с шайбой | 2 |
| 37A | J900860 | Болт | 1 |
| 37B | A590108 | Плоская шайба | 1 |
| 38 | 4692720 | Шланг | 1 |
| 42 | A852323 | Угловой штуцер | 2 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 48 | A852222 | Угловой штуцер | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | A852433 | Тройник | 1 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | A852133 | Адаптер | 1 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4448946 | Шланг | 1 |
| 52 | 9293506 | Шланг в сборе | 1 |
| 52A | 4673843 | Шланг | 1 |
| 52B | 4327293 | Защитный кожух | 1 |
| 55 | 4654417 замена: 4695670 | Шланг | 1 |
| 55 | 4695670 | Шланг | 1 |
| 57 | A852133 | Адаптер | 3 |
| 57A | 4509180 | Уплотнительное кольцо | 1 |
| 58 | 4239976 | Унион S | 1 |
| 59 | 4208913 | Угловой штуцер | 1 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | 9768731 | Кронштейн | 1 |
| 63 | J271030 | Болт с шайбой | 2 |
| 63A | J901030 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 65 | 4257159 | Кронштейн | 2 |
| 67 | 3110771 | Жгут проводов | 1 |
| 69 | 4263446 | Переходник S | 1 |
| 69A | 4509180 | Уплотнительное кольцо | 1 |
| 70 | 4436535 | Датчик давления | 1 |
| 70A | 957366 | Уплотнительное кольцо | 1 |
| 72 | A852133 | Адаптер | 2 |
| 72A | 4509180 | Уплотнительное кольцо | 1 |
| 74 | J260820 | Болт с шайбой | 1 |
| 74A | J900820 | Болт | 1 |
| 74B | A590108 | Плоская шайба | 1 |
| 75 | 4254600 | Зажим | 2 |
| 76 | 4055312 | Ленточный зажим | 2 |
| 79 | 9292850 | Шланг в сборе | 1 |
| 79A | 4250898 | Шланг | 1 |
| 79B | 4327294 | Защитный кожух | 4 |
| 82 | A852322 | Угловой штуцер | 1 |
| 82A | 957366 | Уплотнительное кольцо | 1 |
| 83 | 4451995 | Шланг | 1 |
| 84 | 4691498 | Шланг | 1 |
| 85 | 9296674 | Шланг в сборе | 1 |
| 85A | 4692299 | Шланг | 1 |
| 85B | 4327294 | Защитный кожух | 2 |
| 86 | J271020 | Болт с шайбой | 1 |
| 86A | J901020 | Болт | 1 |
| 86B | J222010 | Шайба | 1 |
| 87 | 4190292 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
