Пилотные гидролинии (PTO/V, поток производительность селектор) — HITACHI ZX110-3

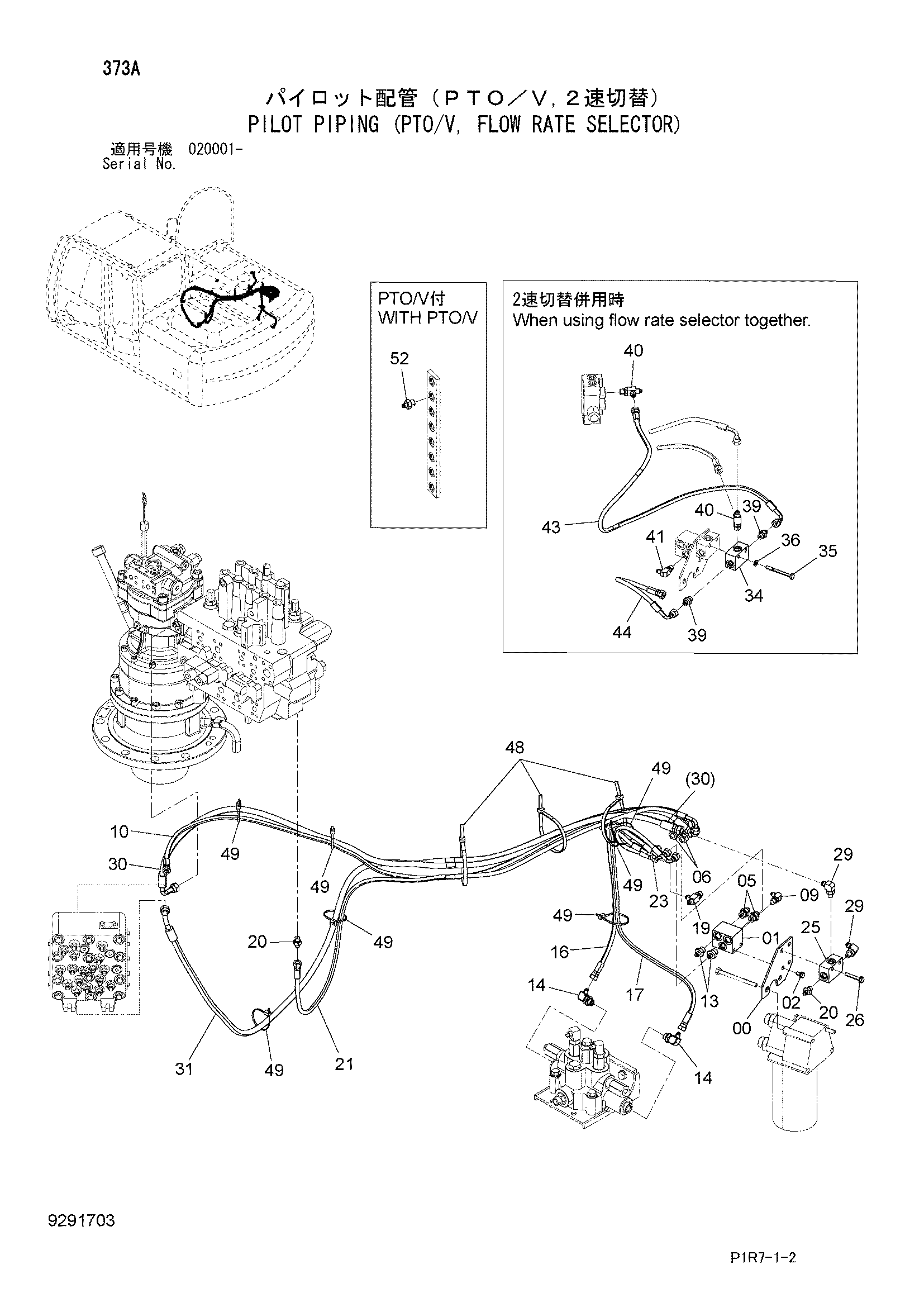

Заводская схема «Пилотные гидролинии (PTO/V, поток производительность селектор)» для HITACHI ZX110-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9769884 | Кронштейн | 1 |
| 01 | 4330230 | Челночный клапан | 1 |
| 02 | J260816 | Болт с шайбой | 2 |
| 02A | J900816 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 05 | A852133 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4239976 | Унион S | 2 |
| 09 | A852322 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 9292465 | Шланг в сборе | 1 |
| 10A | 4688121 | Шланг | 1 |
| 10B | 4327315 | Защитный кожух | 3 |
| 13 | A852132 | Адаптер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852332 | Угловой штуцер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 9292464 | Шланг в сборе | 1 |
| 16A | 4660116 | Шланг | 1 |
| 16B | 4327315 | Защитный кожух | 1 |
| 17 | 9296587 | Шланг в сборе | 1 |
| 17A | 4692149 | Шланг | 1 |
| 17B | 4327315 | Защитный кожух | 2 |
| 19 | A852422 | Тройник | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852122 | Адаптер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 9292466 | Шланг в сборе | 1 |
| 21A | 4688122 | Шланг | 1 |
| 21B | 4327315 | Защитный кожух | 3 |
| 23 | 9288934 | Шланг в сборе | 1 |
| 23A | 4452734 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 1 |
| 25 | 4203447 | Челночный клапан | 1 |
| 26 | J260850 | Болт с шайбой | 2 |
| 26A | J900850 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 29 | A852323 | Угловой штуцер | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 9236301 | Шланг в сборе | 1 |
| 30A | 4615960 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 4 |
| 31 | 9293549 | Шланг в сборе | 1 |
| 31A | 4688123 | Шланг | 1 |
| 31B | 4327315 | Защитный кожух | 4 |
| 34 | 4203447 | Челночный клапан | 1 |
| 35 | J900880 | Болт | 2 |
| 36 | A590108 | Плоская шайба | 2 |
| 39 | A852122 | Адаптер | 2 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | A852422 | Тройник | 2 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | A852322 | Угловой штуцер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 9292467 | Шланг в сборе | 1 |
| 43A | 4686498 | Шланг | 1 |
| 43B | 4327315 | Защитный кожух | 2 |
| 44 | 9288934 | Шланг в сборе | 1 |
| 44A | 4452734 | Шланг | 1 |
| 44B | 4327293 | Защитный кожух | 1 |
| 48 | 4121859 | Ленточный зажим | 3 |
| 49 | 4055312 | Ленточный зажим | 7 |
| 52 | A852132 | Адаптер | 1 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
