Пилотные гидролинии (B) — HITACHI ZX110-3

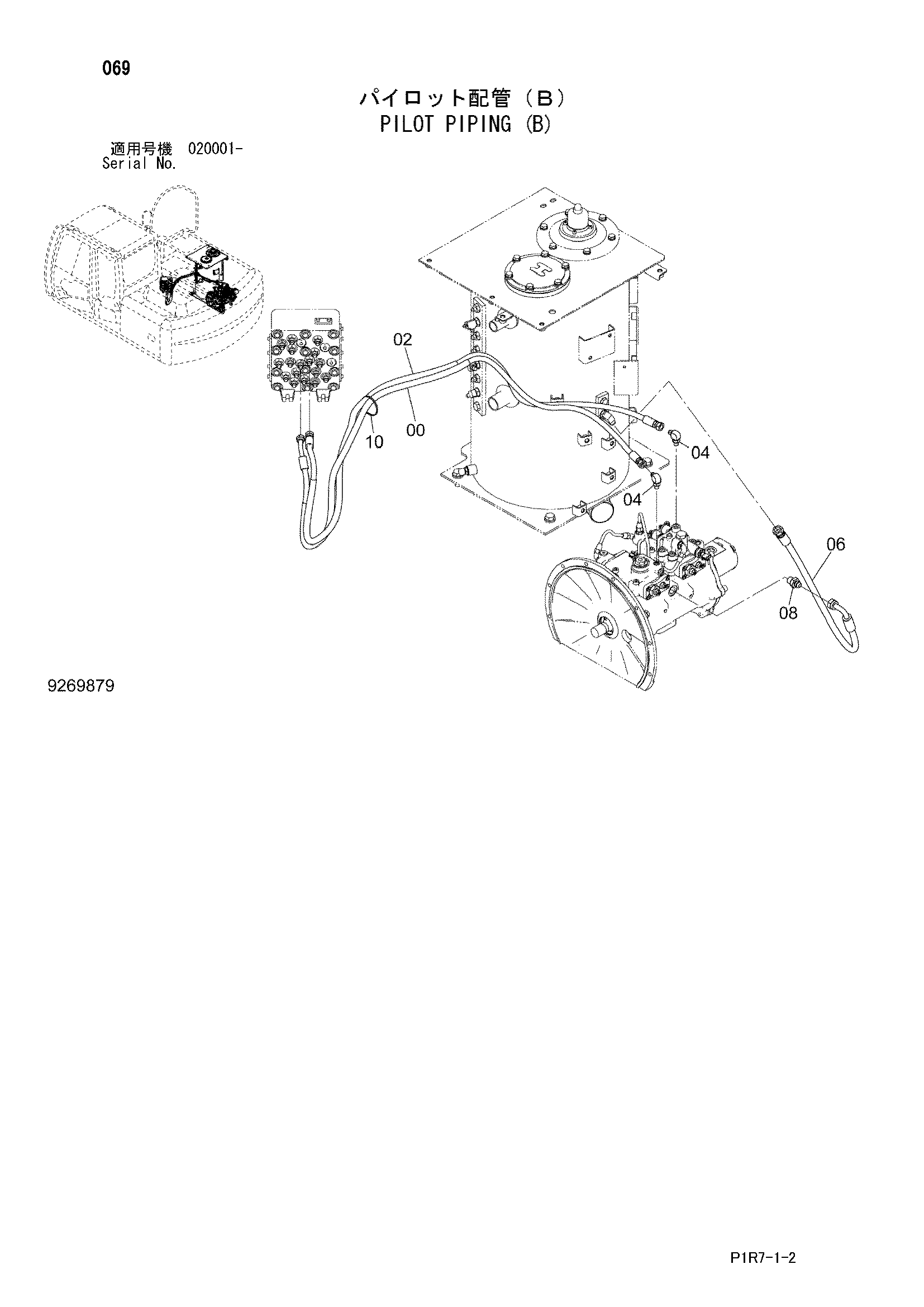

Заводская схема «Пилотные гидролинии (B)» для HITACHI ZX110-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9197527 | Шланг в сборе | 1 |
| 00A | 4442766 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 2 |
| 02 | 9200097 | Шланг в сборе | 1 |
| 02A | 4449328 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 2 |
| 04 | A852323 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 9275194 | Шланг в сборе | 1 |
| 06A | 4446905 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 1 |
| 08 | A852144 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
