Электрооборудование (A) — HITACHI ZX110-3

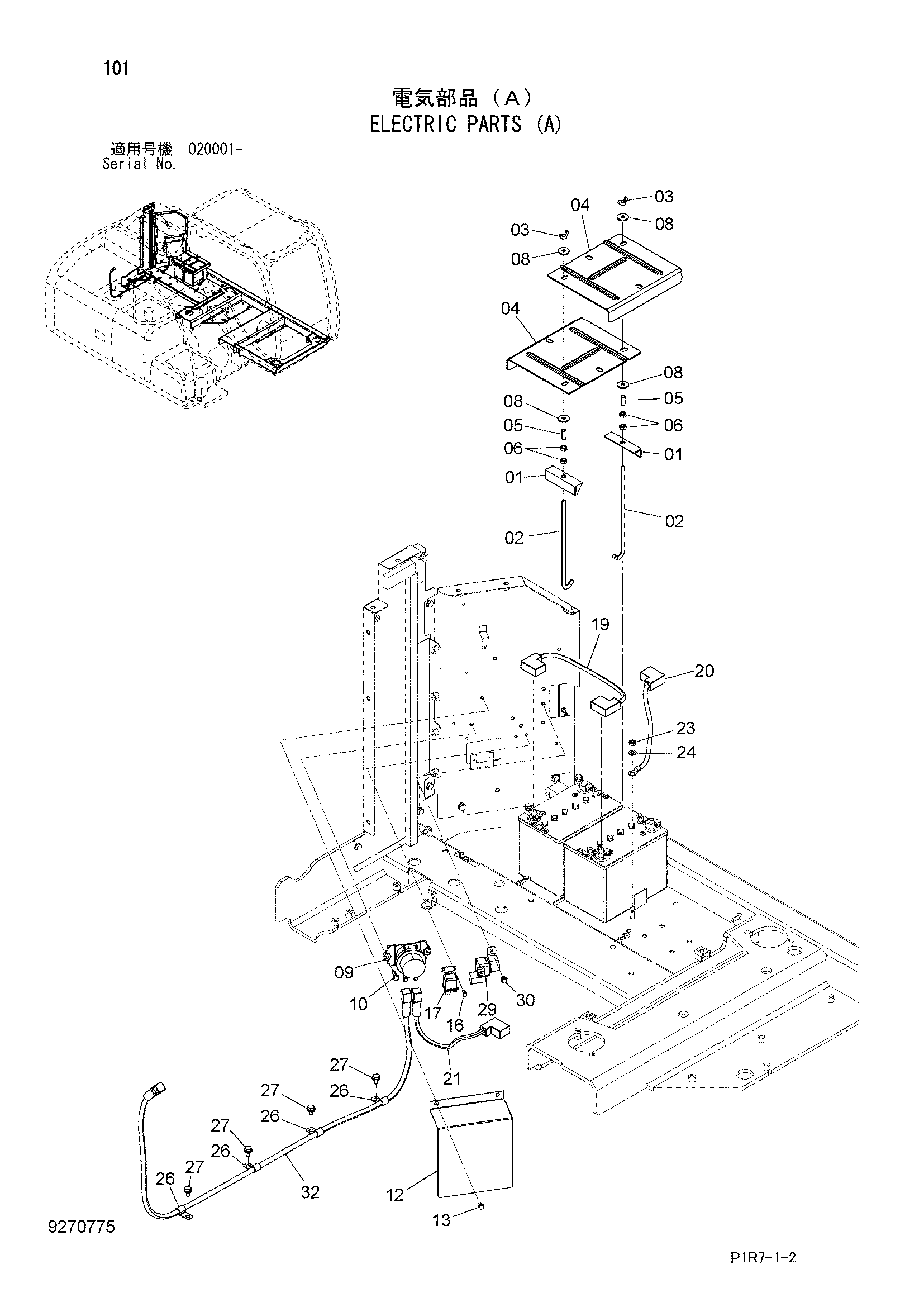

Заводская схема «Электрооборудование (A)» для HITACHI ZX110-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4257035 | Опора | 2 |
| 02 | 4430289 | Болт крюк | 2 |
| 03 | M570010 | Гайка винг | 2 |
| 04 | 4678301 | Крышка | 2 |
| 05 | 4627469 | Проставка | 2 |
| 06 | J950010 | Гайка | 4 |
| 08 | J217083 | Шайба | 4 |
| 09 | 4255762 | Реле аккумулятор | 1 |
| 10 | J260830 | Болт с шайбой | 2 |
| 10A | J900830 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 12 | 3109023 | Крышка | 1 |
| 13 | J260816 | Болт с шайбой | 3 |
| 13A | J900816 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 16 | J260616 | Болт с шайбой | 2 |
| 16A | J900616 | Болт | 1 |
| 16B | A590106 | Плоская шайба | 1 |
| 17 | 4654039 | Реле | 1 |
| 19 | 4447905 | Жгут проводов | 1 |
| 20 | 4435890 | Жгут проводов | 1 |
| 21 | 4462561 | Жгут проводов | 1 |
| 23 | J950010 | Гайка | 1 |
| 24 | A590110 | Плоская шайба | 1 |
| 26 | 4190275 | Зажим | 4 |
| 27 | J271020 | Болт с шайбой | 4 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | 4681233 | Реле | 1 |
| 30 | J260816 | Болт с шайбой | 2 |
| 30A | J900816 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 32 | 4683610 | Трос батт. | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
