Гидромолот, гидроножницы трубопроводы (стрела) — HITACHI ZX110-3

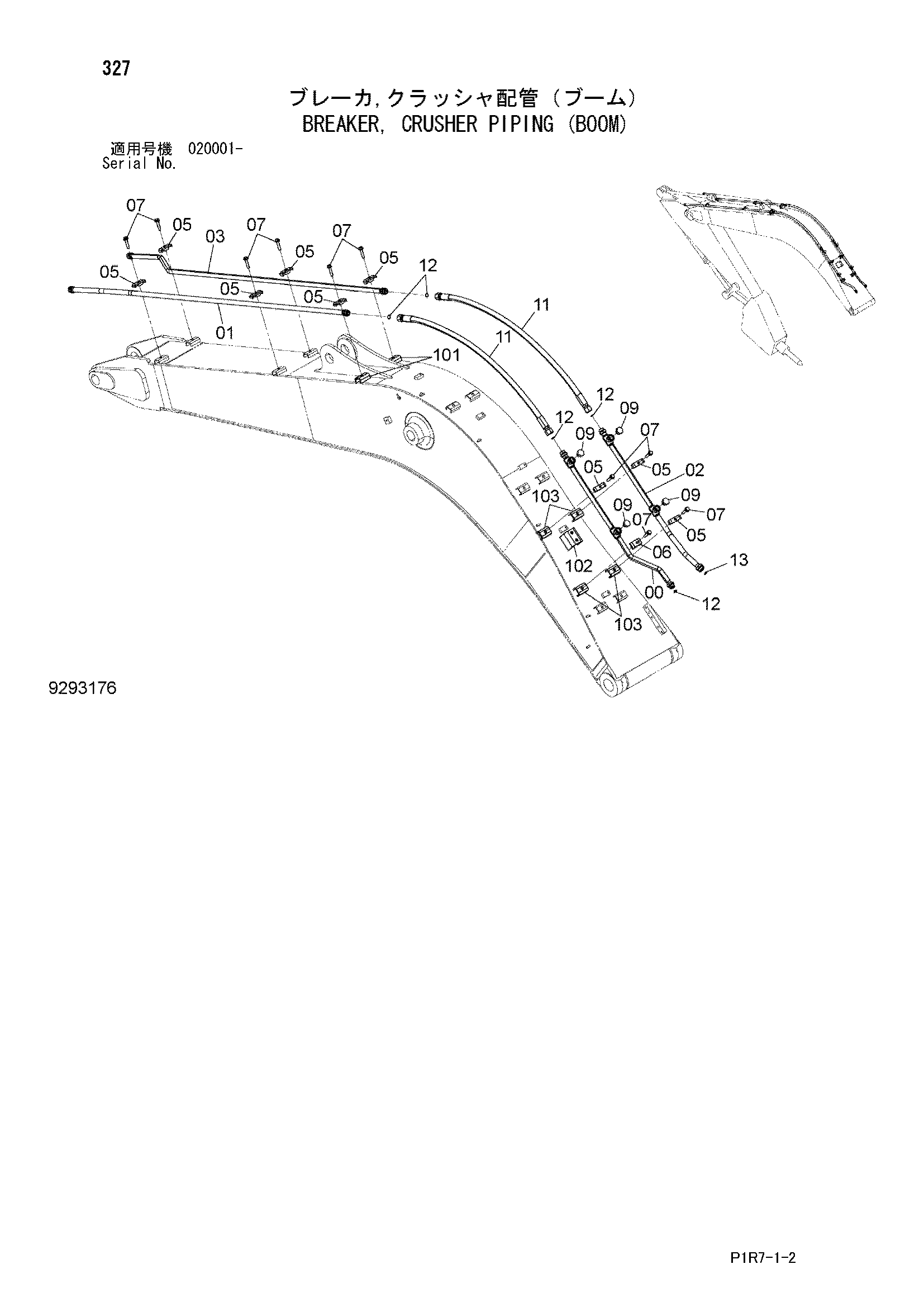

Заводская схема «Гидромолот, гидроножницы трубопроводы (стрела)» для HITACHI ZX110-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114354 | Трубка | 1 |
| 01 | 8082310 | Трубка | 1 |
| 02 | 8114355 | Трубка | 1 |
| 03 | 8082311 | Трубка | 1 |
| 05 | 4141806 | Хомут трубки | 9 |
| 06 | 4190126 | Хомут трубки | 1 |
| 07 | J271260 | Болт с шайбой | 10 |
| 07A | J901260 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | A885006 | Пробка | 4 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4659684 | Шланг | 2 |
| 12 | 4187308 | Уплотнительное кольцо | 5 |
| 13 | 4187328 | Уплотнительное кольцо | 1 |
| 101 | 9765301 | Седло винта | 2 |
| 102 | 9766764 | Седло винта | 1 |
| 103 | 9765653 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
