Гидролинии рабочего оборудования (соединение резец) — HITACHI ZX110-3

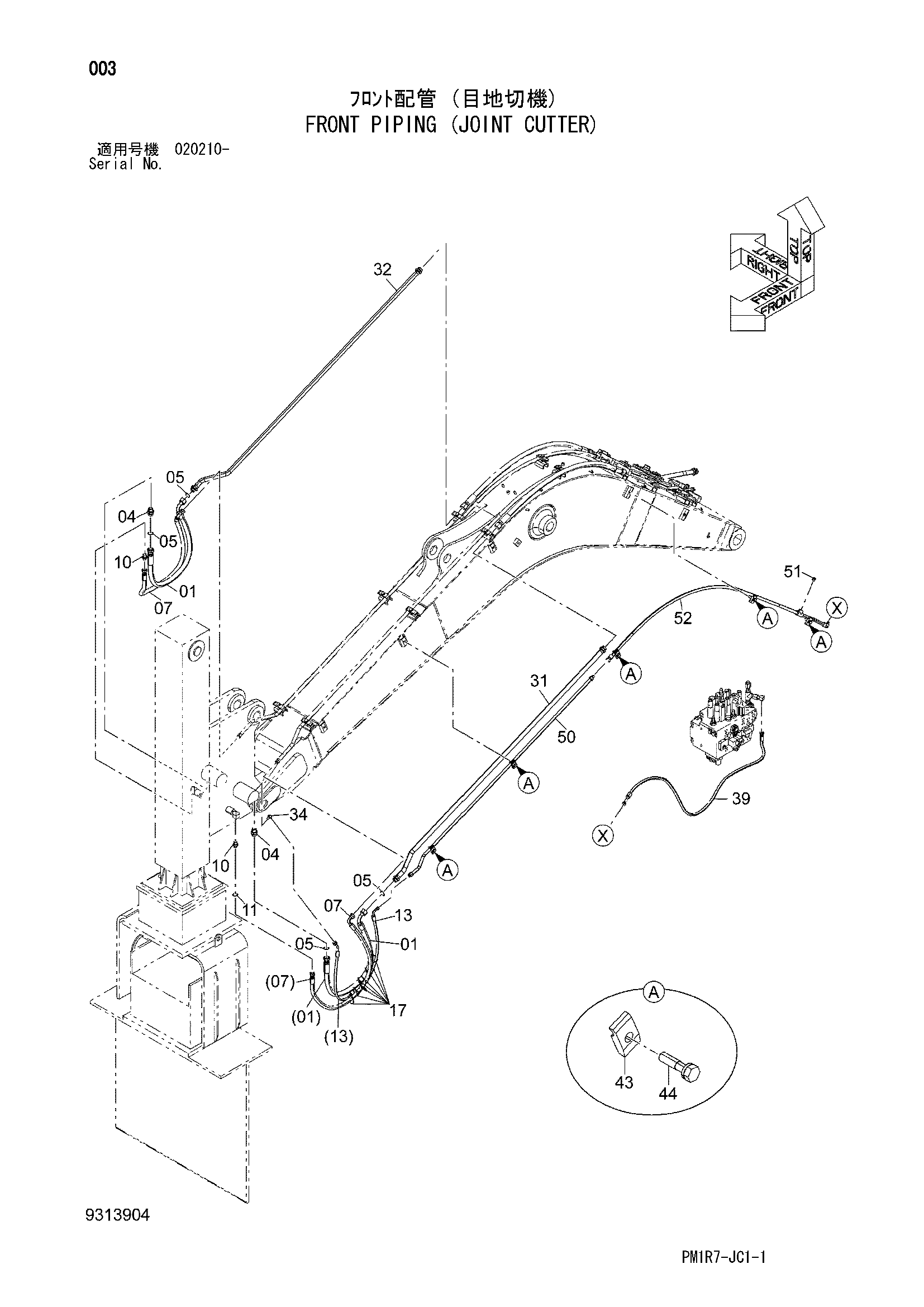

Заводская схема «Гидролинии рабочего оборудования (соединение резец)» для HITACHI ZX110-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4631436 | Шланг | 2 |
| 04 | 4208967 | Адаптер | 2 |
| 05 | 4187308 | Уплотнительное кольцо | 4 |
| 07 | 4631437 | Шланг | 2 |
| 10 | 4210942 | Адаптер | 2 |
| 11 | 4138938 | Уплотнительное кольцо | 4 |
| 13 | 4631438 | Шланг | 1 |
| 17 | 4055312 | Ленточный зажим | 8 |
| 19 | 4209822 | Пробка | 2 |
| 20 | 4187308 | Уплотнительное кольцо | 4 |
| 21 | 4188136 | Гайка | 2 |
| 22 | 4189094 | Колпачок | 2 |
| 25 | 4138938 | Уплотнительное кольцо | 4 |
| 26 | 4189092 | Гайка | 2 |
| 27 | 4189093 | Колпачок | 2 |
| 28 | 4203249 | Адаптер M | 2 |
| 31 | 9763848 | Трубка | 1 |
| 32 | 9763847 | Трубка | 1 |
| 34 | 4215652 | Угловой штуцер | 1 |
| 35 | 4222076 | Пробка | 1 |
| 36 | 4223518 | Пробка унион | 1 |
| 39 | 9293923 | Шланг в сборе | 1 |
| 39A | 4688593 | Шланг | 1 |
| 39B | 4327315 | Защитный кожух | 3 |
| 43 | 4190124 | Хомут трубки | 5 |
| 44 | J271250 | Болт с шайбой | 5 |
| 44A | J901250 | Болт | 1 |
| 44B | J222012 | Шайба | 1 |
| 50 | 8082308 | Трубка | 1 |
| 51 | 94-2023 | Пробка | 1 |
| 52 | 8068591 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
