815: Крепёжные детали жгут проводов — HITACHI ZX110-3

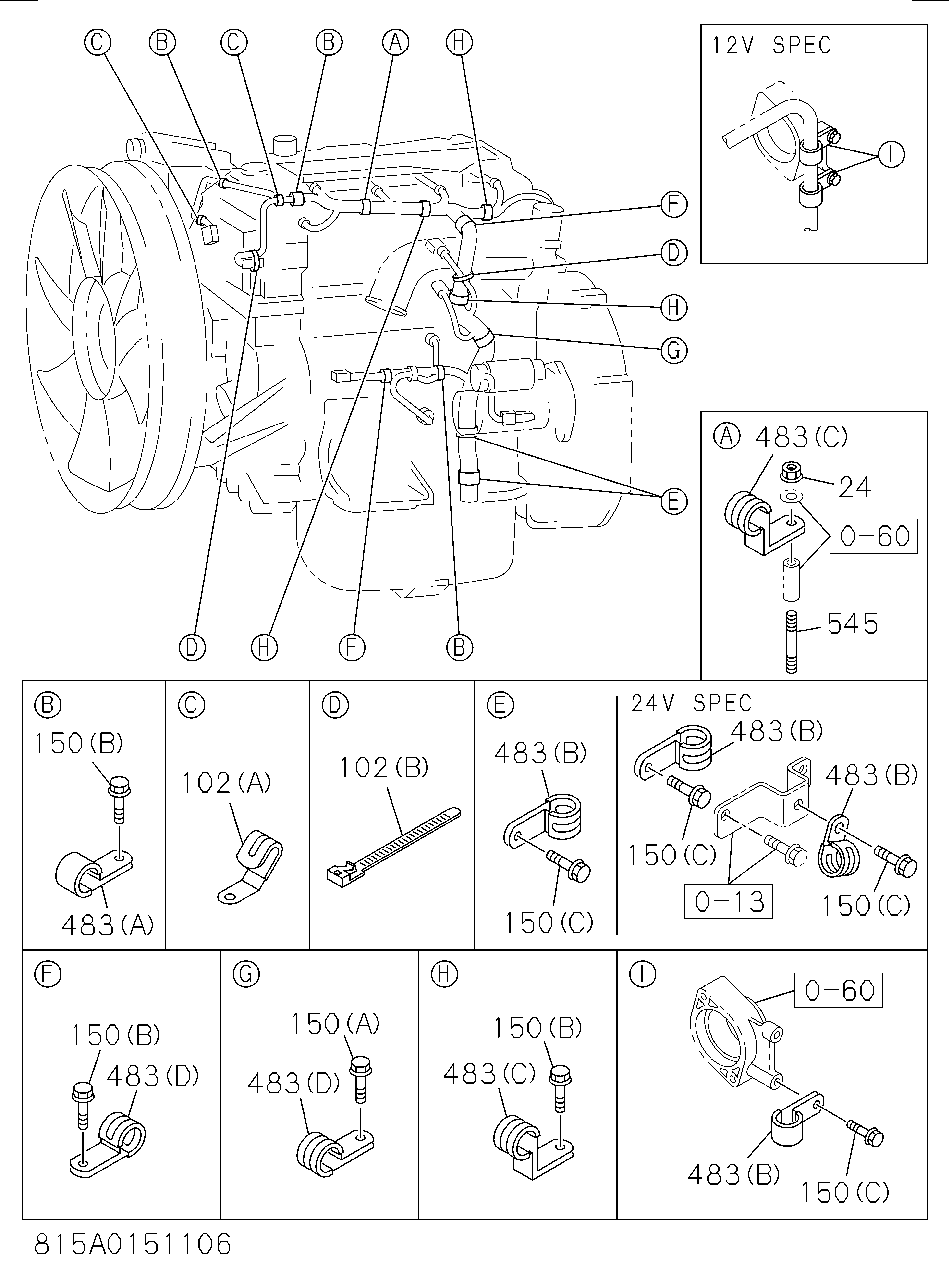

Заводская схема «815: Крепёжные детали жгут проводов» для HITACHI ZX110-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 024 | 0911802080 | Гайка жгут проводов | 1 |
| 102(A) | 5097003500 | Зажим лента | 3 |
| 102(A) | 8973679841 | Зажим лента | 3 |
| 102(B) | 5097070311 | Зажим лента | 3 |
| 150(A) | 0280506120 | Болт зажим | 1 |
| 150(B) | 0280508120 | Болт зажим | 8 |
| 150(C) | 0280510160 | Болт зажим | 2 |
| 483(A) | 0952358560 | Зажим ENG жгут проводов | 2 |
| 483(B) | 1097006071 | Зажим ENG жгут проводов | 2 |
| 483(C) | 1097008600 | Зажим ENG жгут проводов | 3 |
| 483(C) | 1097008620 | Зажим ENG жгут проводов | 1 |
| 483(D) | 1097010011 | Зажим ENG жгут проводов | 2 |
| 483(D) | 1097010130 | Зажим ENG жгут проводов | 1 |
| 545 | 0410108550 | Шпилька жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
