Поток комбининг трубопроводы — HITACHI ZX110-3

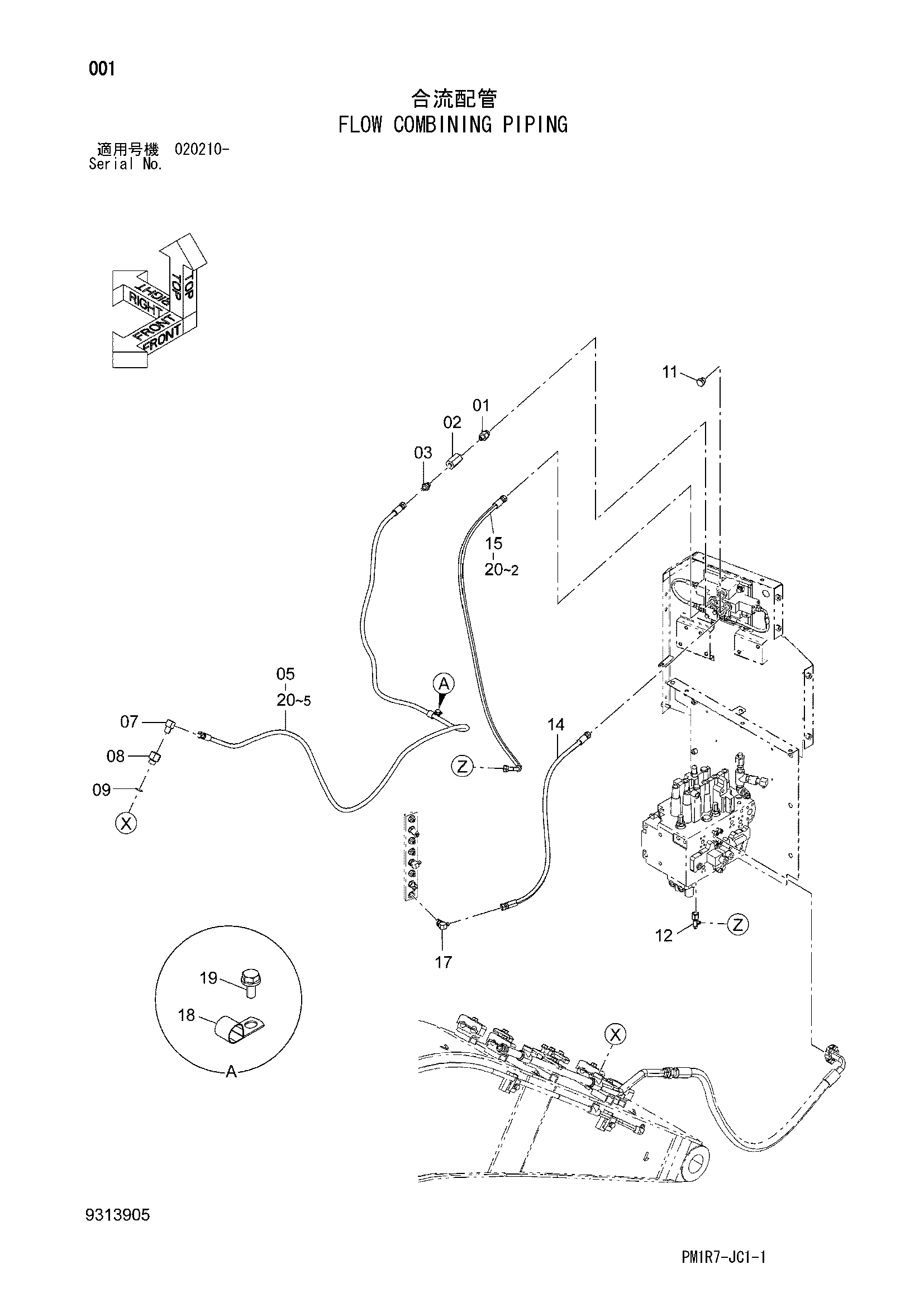

Заводская схема «Поток комбининг трубопроводы» для HITACHI ZX110-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4404856 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4322826 | Обратный клапан | 1 |
| 03 | 4154652 | Адаптер | 1 |
| 05 | 4684159 | Шланг | 1 |
| 07 | 4207744 | Угловой штуцер | 1 |
| 08 | 4141048 | Адаптер | 1 |
| 09 | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4174541 | Пробка | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4246672 | Соединительный штуцер | 1 |
| 14 | 4613775 | Шланг | 1 |
| 15 | 4667739 | Шланг | 1 |
| 17 | A852333 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4190277 | Зажим | 1 |
| 19 | J271025 | Болт с шайбой | 1 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 4327293 | Защитный кожух | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
