Основные гидролинии (1-1)(PTO) — HITACHI ZX110-3

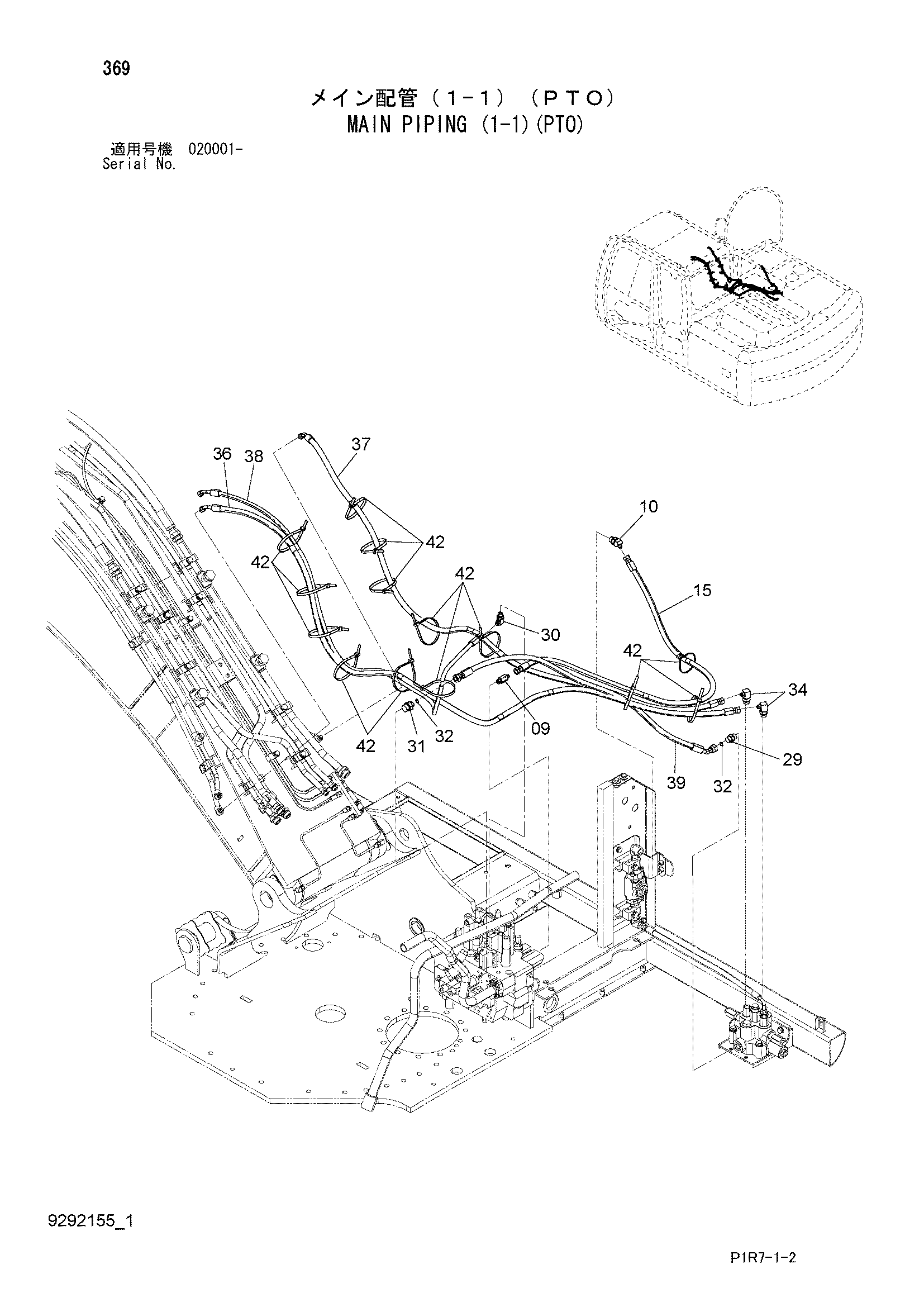

Заводская схема «Основные гидролинии (1-1)(PTO)» для HITACHI ZX110-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 4276965 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852243 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 9299059 | Шланг в сборе | 1 |
| 15A | 4695385 | Шланг | 1 |
| 15B | 4327315 | Защитный кожух | 3 |
| 29 | A853144 | Адаптер | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | A852333 | Угловой штуцер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A853164 | Адаптер | 1 |
| 31A | 4506424 | Уплотнительное кольцо | 1 |
| 32 | 4138938 | Уплотнительное кольцо | 2 |
| 34 | A852343 | Угловой штуцер | 2 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | 9292153 | Шланг в сборе | 1 |
| 36A | 4685985 | Шланг | 1 |
| 36B | 4327315 | Защитный кожух | 5 |
| 37 | 9292154 | Шланг в сборе | 1 |
| 37A | 4685986 | Шланг | 1 |
| 37B | 4327315 | Защитный кожух | 4 |
| 38 | 9285394 | Шланг в сборе | 1 |
| 38A | 4678758 | Шланг | 1 |
| 38B | 4327315 | Защитный кожух | 4 |
| 39 | 9294539 | Шланг в сборе | 1 |
| 39A | 4689271 | Шланг | 1 |
| 39B | 4446406 | Защитный кожух | 2 |
| 42 | 4121859 | Ленточный зажим | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
