Рилиеф клапан — HITACHI ZX110-3

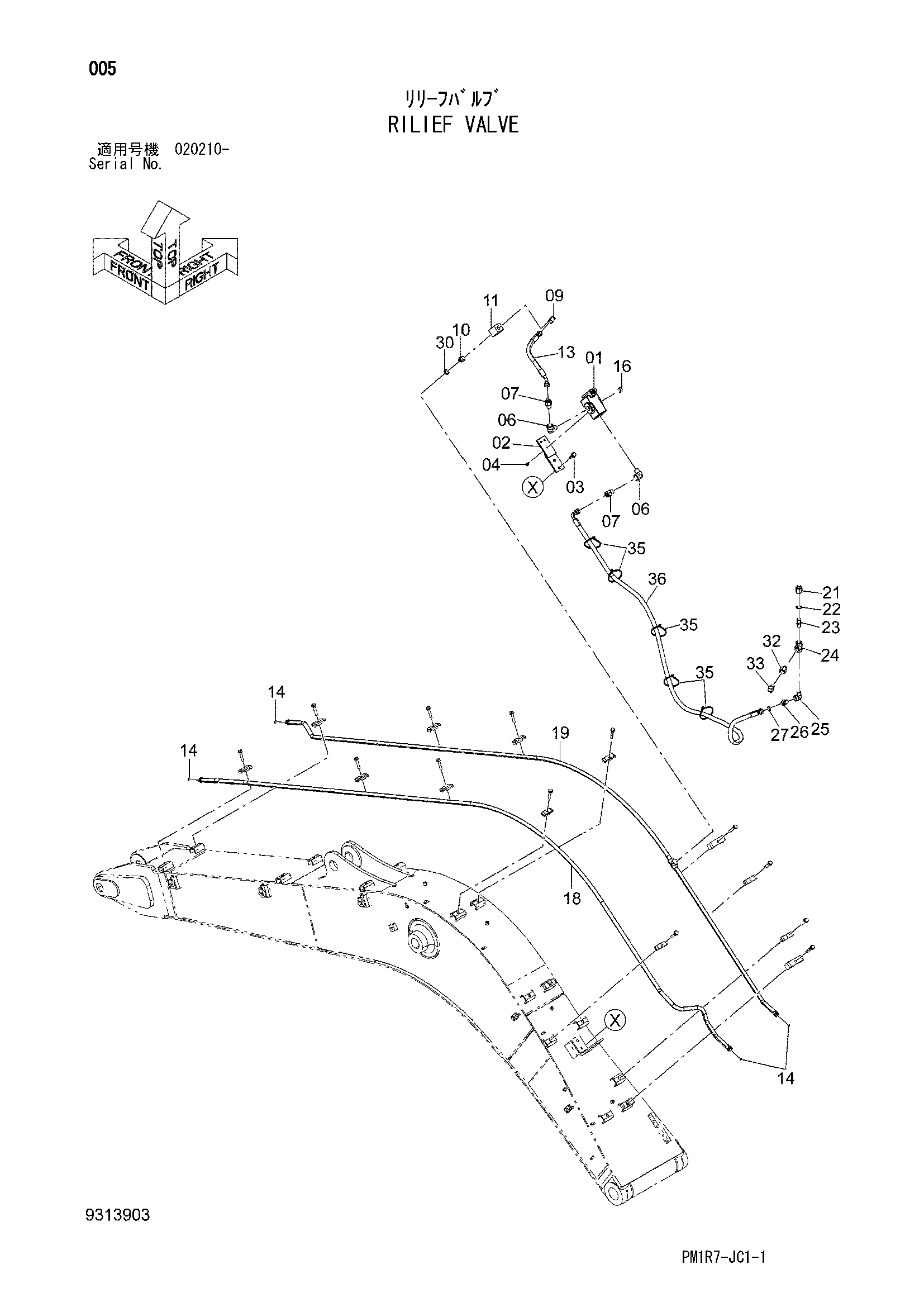

Заводская схема «Рилиеф клапан» для HITACHI ZX110-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4209158 | Предохранительный клапан | 1 |
| 02 | 9772357 | Кронштейн | 1 |
| 03 | J271250 | Болт с шайбой | 2 |
| 03A | J901250 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | J260820 | Болт с шайбой | 3 |
| 04A | J900820 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 06 | 94-0633 | Угловой штуцер | 2 |
| 07 | 4228624 | Адаптер | 2 |
| 09 | 4274178 | Угловой штуцер | 1 |
| 10 | 4224850 | Адаптер | 1 |
| 11 | 4216176 | Запорный клапан | 1 |
| 13 | 4351101 | Шланг | 1 |
| 14 | 4138938 | Уплотнительное кольцо | 4 |
| 16 | 94-2014 | Пробка | 1 |
| 18 | 8121645 | Трубка | 1 |
| 19 | 8121646 | Трубка | 1 |
| 21 | 4165964 | Адаптер | 1 |
| 22 | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 94-1703 | Адаптер | 1 |
| 24 | 94-0662 | Тройник | 1 |
| 25 | 94-0632 | Угловой штуцер | 1 |
| 26 | 4210942 | Адаптер | 1 |
| 27 | 4138938 | Уплотнительное кольцо | 1 |
| 30 | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4367656 | Адаптер | 1 |
| 33 | 4207744 | Угловой штуцер | 1 |
| 35 | 4121859 | Ленточный зажим | 5 |
| 36 | 4675031 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
