Пилотные гидролинии (C-1) — HITACHI ZX110

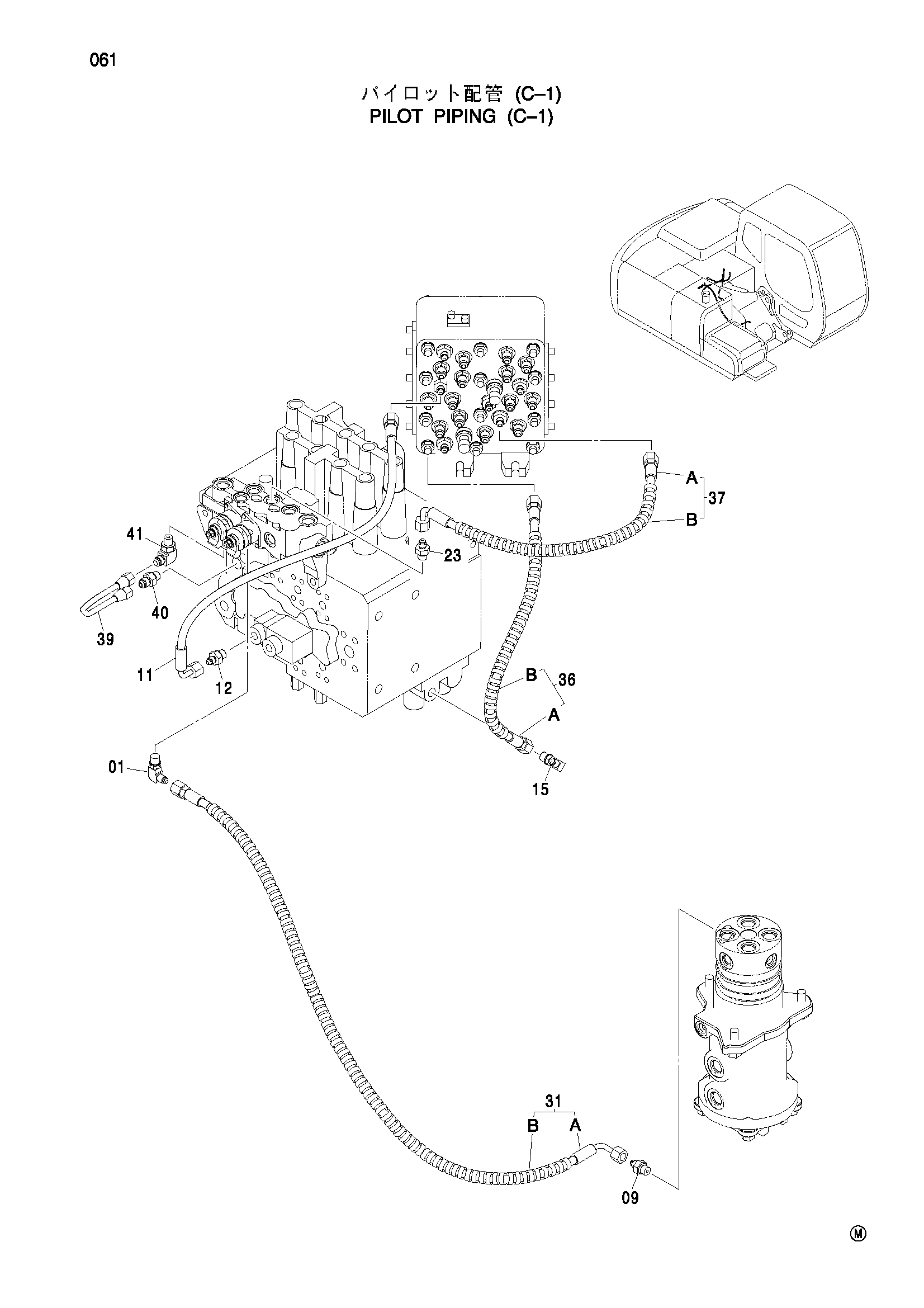

Заводская схема «Пилотные гидролинии (C-1)» для HITACHI ZX110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852322 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852122 | Адаптер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4427782 | Шланг | 1 |
| 12 | A852122 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852322 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852122 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 9194320 | Шланг в сборе | 1 |
| 31A | 4427781 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 1 |
| 36 | 9197588 | Шланг в сборе | 1 |
| 36A | 4437282 | Шланг | 1 |
| 36B | 4327293 | Защитный кожух | 1 |
| 37 | 9197594 | Шланг в сборе | 1 |
| 37A | 4437388 | Шланг | 1 |
| 37B | 4327293 | Защитный кожух | 1 |
| 39 | 4452289 | Трубка | 1 |
| 40 | 4255304 | Штуцер трубки | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4293950 | Угловой штуцер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
