Гидроцилиндр. скольжение — HITACHI ZX110

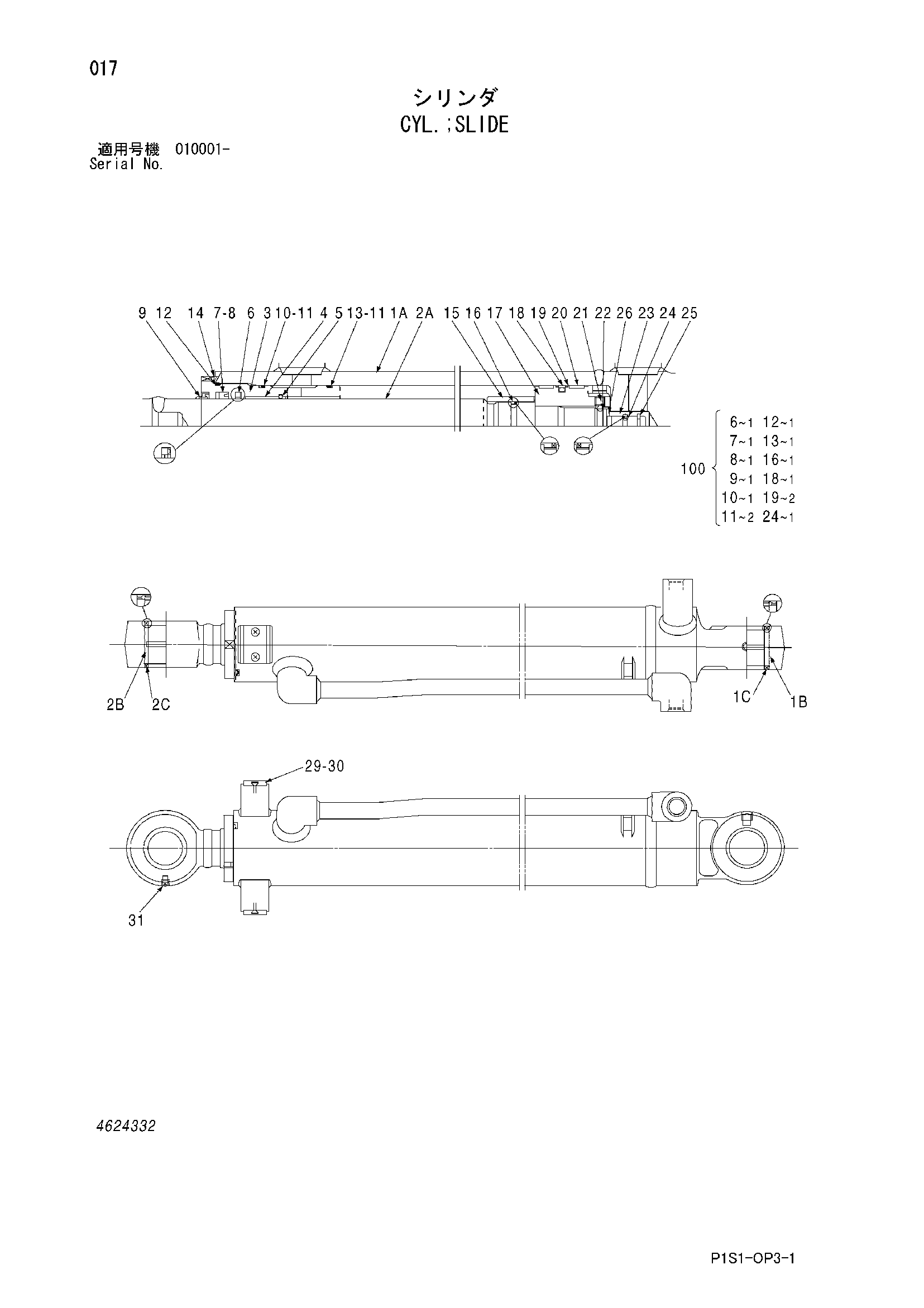

Заводская схема «Гидроцилиндр. скольжение» для HITACHI ZX110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4624332 | Гидроцилиндр. скольжение | 1 | |
| 1 | 1130402 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0678901 | Втулка пальца | 1 |
| 1C | 0159412 | Грязесъёмное кольцо | 1 |
| 2 | 1130403 | Шток поршня в сборе | 1 |
| 2B | 0678901 | Втулка пальца | 1 |
| 2C | 0159412 | Грязесъёмное кольцо | 1 |
| 3 | 1130404 | Головка гидроцилиндра | 1 |
| 4 | 1105405 | Втулка | 1 |
| 5 | 0249905 | Стопорное кольцо | 1 |
| 6 | 1130405 | Кольцо | 1 |
| 7 | 0249906 | U-образная манжета | 1 |
| 8 | 0249907 | Опорное кольцо | 1 |
| 9 | 0487103 | Грязесъёмное кольцо | 1 |
| 10 | A811070 | Уплотнительное кольцо | 1 |
| 11 | 0652801 | Опорное кольцо | 2 |
| 12 | A810075 | Уплотнительное кольцо | 1 |
| 13 | A811065 | Уплотнительное кольцо | 1 |
| 14 | 0824104 | Стопорная шайба | 1 |
| 15 | 1130406 | Амортизирующий подшипник | 1 |
| 16 | 0492211 | Уплотнение | 1 |
| 17 | 1130407 | Поршень | 1 |
| 18 | 0432304 | Уплотнительное кольцо | 1 |
| 19 | 1130408 | Опорное кольцо | 2 |
| 20 | 1130409 | Направляющее кольцо | 2 |
| 21 | 0326308 | Установочный винт | 1 |
| 22 | 0370110 | Стальной шарик | 1 |
| 23 | 0432308 | Амортизирующий подшипник | 1 |
| 24 | 0432310 | Уплотнение амортизатор | 1 |
| 25 | 0432311 | Ограничитель | 2 |
| 26 | 0475101 | Стопорное кольцо | 1 |
| 29 | 0678905 | Упорная пластина | 2 |
| 30 | 0678906 | Винт | 4 |
| 100 | 1130410 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
