STD. рукоять 1.89M — HITACHI ZX110

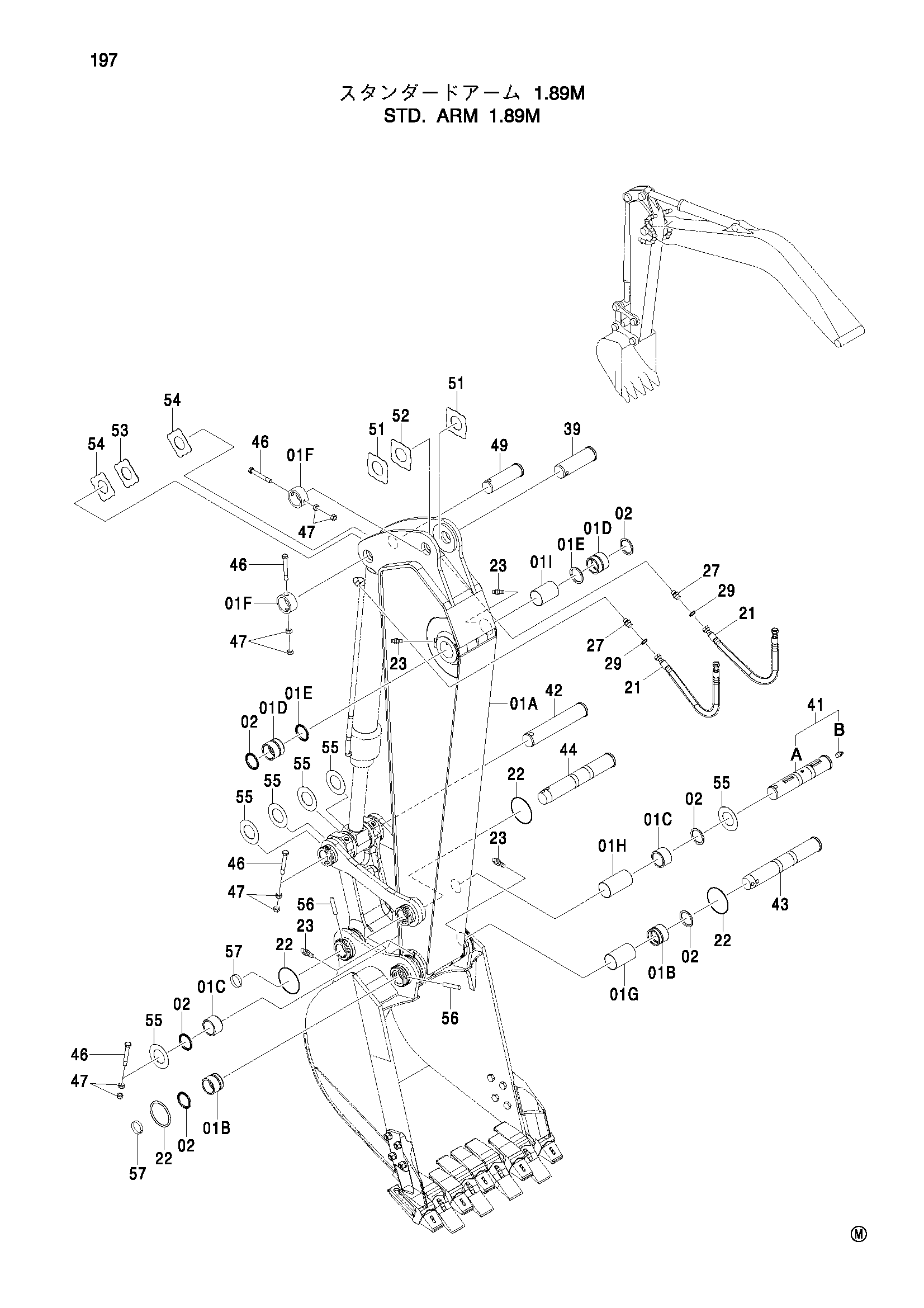

Заводская схема «STD. рукоять 1.89M» для HITACHI ZX110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A | 6021314 | Рукоять | 1 |
| 01A-I | 7043258 | Рукоять в сборе | 1 |
| 01B | 4424953 | Втулка | 2 |
| 01C | 4344898 | Втулка | 2 |
| 01D | 4429942 | Втулка | 2 |
| 01E | 4065687 | Пылезащитное уплотнение | 2 |
| 01F | 4434951 | Ограничитель | 2 |
| 01G | 4448671 | Трубка | 1 |
| 01H | 4374948 | Трубка | 1 |
| 01I | 4448670 | Трубка | 1 |
| 02 | 4065687 | Пылезащитное уплотнение | 6 |
| 21 | 4296275 | Шланг | 2 |
| 22 | 4276696 | Уплотнительное кольцо | 4 |
| 23 | J75481 | Пресс-маслёнка | 4 |
| 27 | A853144 | Адаптер | 2 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4138938 | Уплотнительное кольцо | 2 |
| 39 | 3090399 | Палец | 1 |
| 40 | 4452482 | Палец | 1 |
| 41 | 9193963 | Палец в сборе | 1 |
| 41A | 3089106 | Палец | 1 |
| 41B | J75481 | Пресс-маслёнка | 1 |
| 42 | 3089103 | Палец | 1 |
| 43 | 3089243 | Палец | 1 |
| 44 | 3089242 | Палец | 1 |
| 46 | 4435123 | Стопорный палец | 4 |
| 47 | J950016 | Гайка | 8 |
| 51 | 4444290 | Упорная пластина 1.0 | 2 |
| 52 | 4444291 | Упорная пластина 2.0 | 1 |
| 53 | 4444840 | Упорная пластина 2.0 | 1 |
| 54 | 4444839 | Упорная пластина 1.0 | 2 |
| 55 | 4450010 | Упорная пластина 1.0 | 6 |
| 56 | 4098717 | Палец | 2 |
| 57 | 4098716 | Кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
