Электрический тип управление детали — HITACHI ZX110

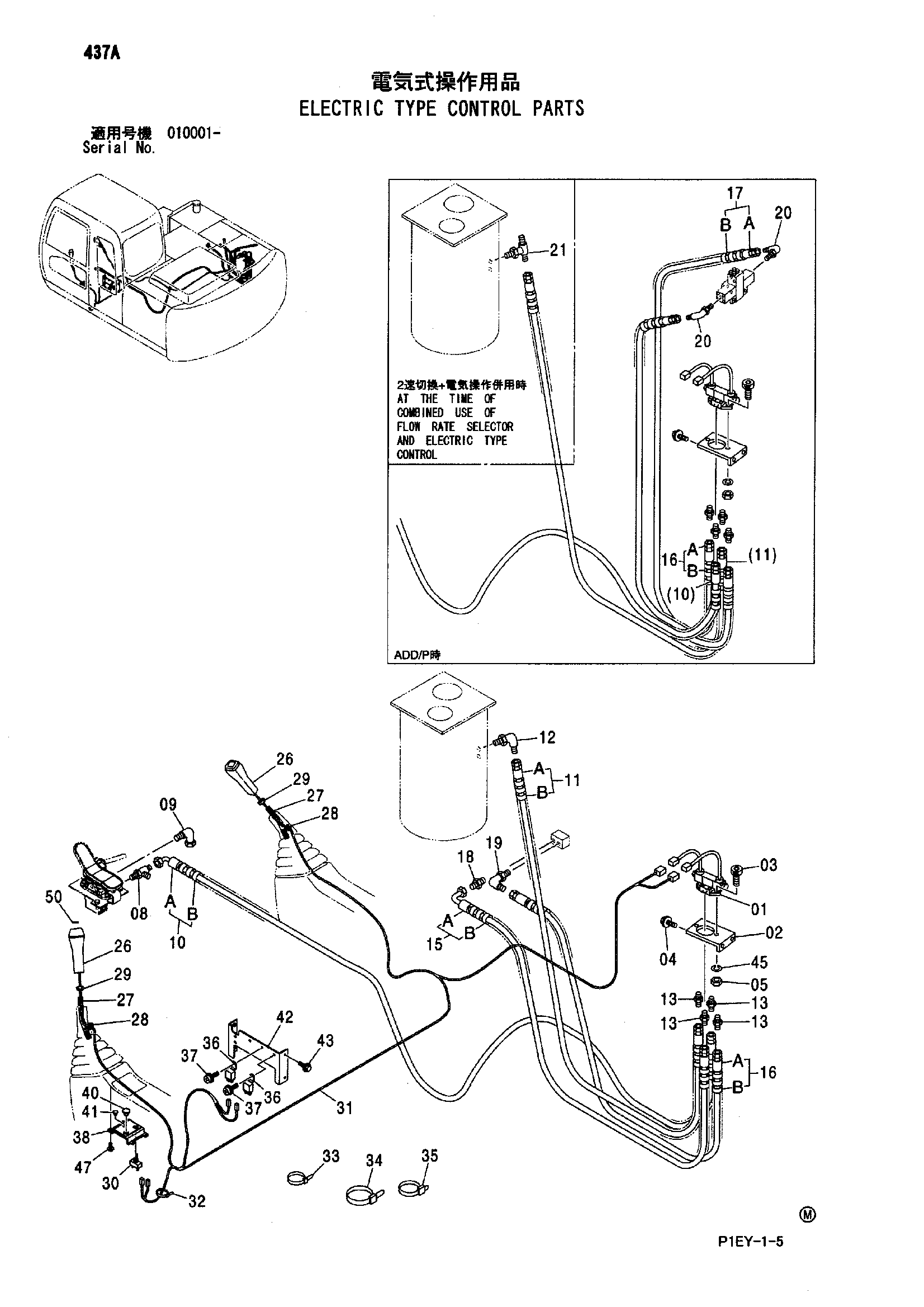

Заводская схема «Электрический тип управление детали» для HITACHI ZX110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4350150 | Электромагнитный клапан | 1 |
| 02 | 3089829 | Кронштейн | 1 |
| 03 | J780625 | Болт с внутренним шестигранником | 2 |
| 04 | J011025 | Болт с шайбой | 2 |
| 04 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 04 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 05 | M500605 | Гайка | 2 |
| 08 | 4239712 | Тройник | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4239976 | Унион S | 1 |
| 10 | 9199411 | Шланг в сборе | 1 |
| 10A | 4451776 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 11 |
| 11 | 9199419 | Шланг в сборе | 1 |
| 11A | 4451777 | Шланг (T) | 1 |
| 11B | 4327293 | Защитный кожух | 3 |
| 12 | A852322 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4215649 | Адаптер | 4 |
| 15 | 9199420 | Шланг в сборе | 1 |
| 15A | 4451780 | Шланг (A) | 1 |
| 15B | 4327293 | Защитный кожух | 1 |
| 16 | 9199422 | Шланг в сборе | 1 |
| 16A | 4451781 | Шланг (B1) | 1 |
| 16B | 4327293 | Защитный кожух | 2 |
| 17 | 9199424 | Шланг в сборе | 1 |
| 17A | 4451782 | Шланг (B2) | 1 |
| 17B | 4327293 | Защитный кожух | 3 |
| 18 | A852132 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852332 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A852322 | Угловой штуцер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852522 | Тройник | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4319774 | Рукоятка | 2 |
| 27 | 9739222 | Рычаг | 2 |
| 28 | 487081 | Резиновая втулка | 2 |
| 29 | J952014 | Гайка | 2 |
| 30 | 4242001 | Выключатель тумблер | 1 |
| 31 | 2046242 | Жгут проводов | 1 |
| 32 | 4300351 | Ленточный зажим | 2 |
| 33 | 4163044 | Ленточный зажим | 10 |
| 34 | 4121859 | Ленточный зажим | 4 |
| 35 | 4055312 | Ленточный зажим | 10 |
| 36 | 4414207 | Реле | 2 |
| 37 | J460614 | Винт с шайбой | 2 |
| 38 | 3091842 | Панель | 1 |
| 40 | 4294437 | Колпачок | 1 |
| 41 | 4385236 | Колпачок | 1 |
| 42 | 8082783 | Кронштейн | 1 |
| 43 | J020616 | Болт с шайбой | 4 |
| 43 | J260616 замена: J900616 | Болт с шайбой | 4 |
| 43 | J260616 замена: J590106 | Болт с шайбой | 4 |
| 45 | A590906 | Пружинная шайба | 2 |
| 47 | 4452613 | Самонарезающий винт | 4 |
| 50 | 4455930 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
