2 Ходовой многофункциональный рычаг трубопроводы — HITACHI ZX110

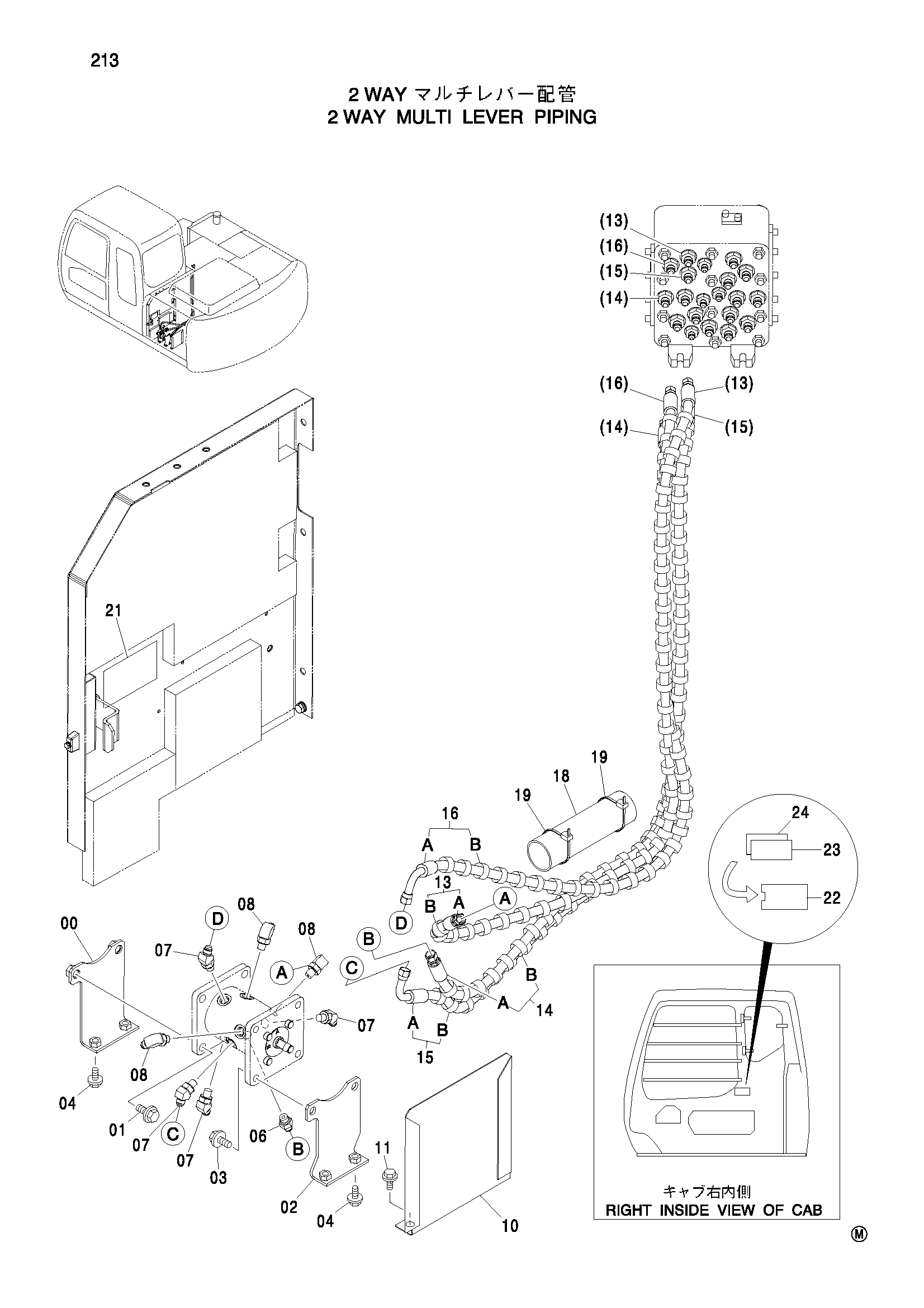

Заводская схема «2 Ходовой многофункциональный рычаг трубопроводы» для HITACHI ZX110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8083480 | Кронштейн | 1 |
| 01 | J021235 | Болт с шайбой | 2 |
| 02 | 8083481 | Кронштейн | 1 |
| 03 | J021225 | Болт с шайбой | 2 |
| 04 | J021025 | Болт с шайбой | 4 |
| 06 | A852123 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852223 | Угловой штуцер | 4 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852323 | Угловой штуцер | 3 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 3089991 | Крышка | 1 |
| 11 | J021025 | Болт с шайбой | 2 |
| 13 | 9199370 | Шланг в сборе | 1 |
| 13A | 4451684 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 1 |
| 14 | 9199377 | Шланг в сборе | 1 |
| 14A | 4451722 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 1 |
| 15 | 9199374 | Шланг в сборе | 1 |
| 15A | 4451723 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 1 |
| 16 | 9199379 | Шланг в сборе | 1 |
| 16A | 4451725 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 1 |
| 18 | 4219918 | Резиновая втулка | 1 |
| 19 | 4055312 | Ленточный зажим | 2 |
| 21 | 3085452 | Информационная табличка | 1 |
| 22 | 4260602 | Корпус | 1 |
| 23 | 4419224 | Пластина | 1 |
| 24 | 4419223 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
