Основные гидролинии (4) — HITACHI ZX110

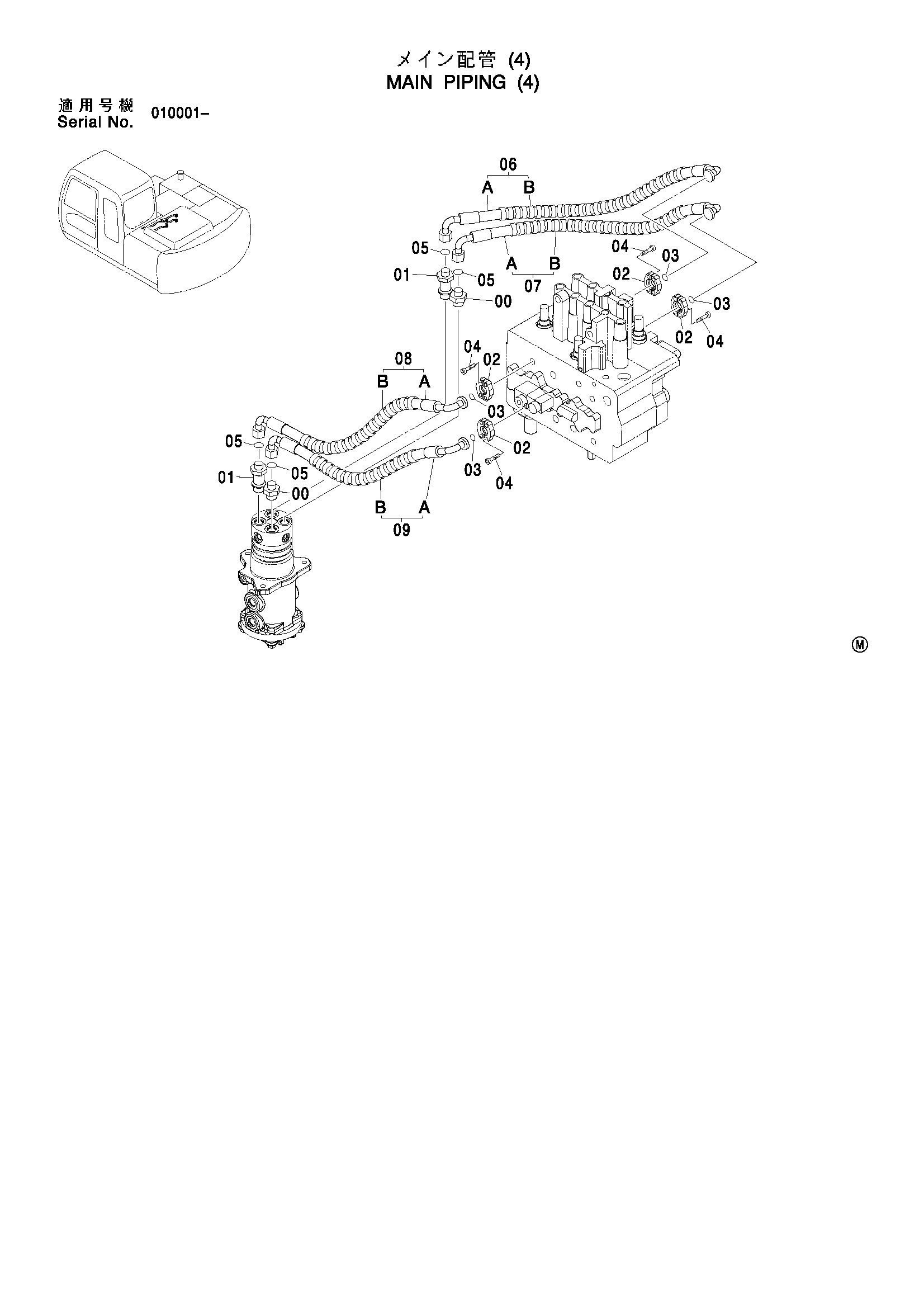

Заводская схема «Основные гидролинии (4)» для HITACHI ZX110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A853144 | Адаптер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4199247 | Адаптер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4510173 | Разъёмный фланец | 8 |
| 03 | 4510167 | Уплотнительное кольцо | 4 |
| 04 | J780825 | Болт с внутренним шестигранником | 16 |
| 05 | 4138938 | Уплотнительное кольцо | 4 |
| 06 | 9149511 | Шланг в сборе | 1 |
| 06A | 4203130 | Шланг | 1 |
| 06B | 4327294 | Защитный кожух | 1 |
| 07 | 9149512 | Шланг узел' | 1 |
| 07A | 4203129 | Шланг | 1 |
| 07B | 4327294 | Защитный кожух | 1 |
| 08 | 9149513 | Шланг в сборе | 1 |
| 08A | 4192047 | Шланг | 1 |
| 08B | 4327294 | Защитный кожух | 1 |
| 09 | 9149514 | Шланг в сборе | 1 |
| 09A | 4354467 | Шланг | 1 |
| 09B | 4327294 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
