Насос блок — HITACHI ZX110

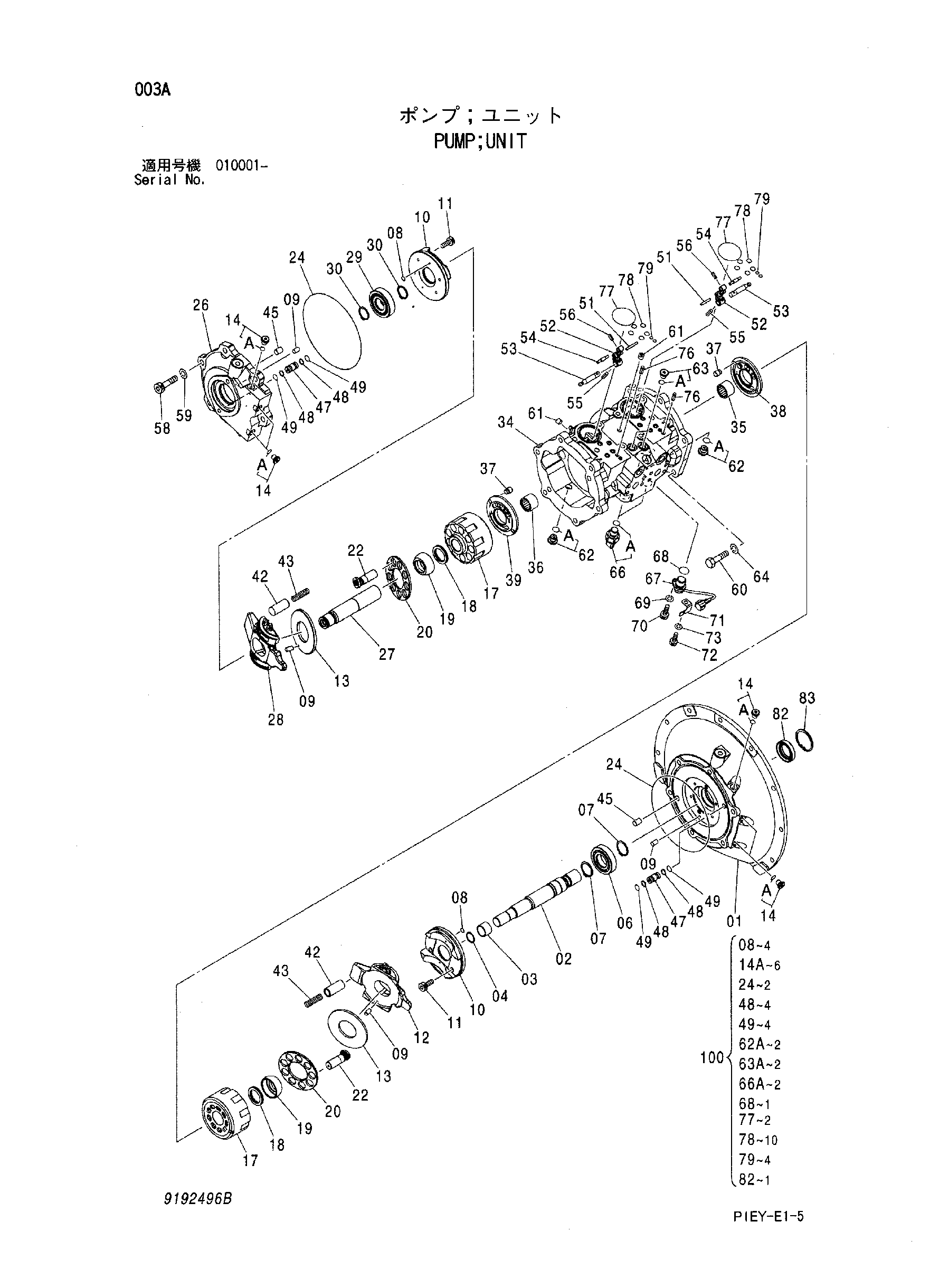

Заводская схема «Насос блок» для HITACHI ZX110. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	1026892	Корпус передний	1
02	2038178	Вал привод	1
03	4355286	Внутреннее кольцо подшипника	1
04	4229543	Стопорное кольцо	1
06	4280841	Роликовый подшипник	1
07	991342	Стопорное кольцо	2
08	4343074	Уплотнительное кольцо	4
09	4198956	Палец	4
10	2042069	Пластина	2
11	M340613	Болт с внутренним шестигранником	8
12	1025666	Пластина свасх	1
13	4382272 замена: 4407464	Пластина	2
13	4407464	Пластина	2
14	9134109	Пробка	6
14A	4506408	Уплотнительное кольцо	1
17	2042059	Ротор	2
18	4289874	Тарельчатая пружина	2
19	3065991	Втулка	2
20	3065989	Фиксатор	2
22	8071391	Поршень	18
24	4410166	Уплотнительное кольцо	2
26	1025540	Корпус задний	1
27	2038174	Вал привод	1
28	1025667	Пластина свасх	1
29	4355279	Роликовый подшипник	1
30	927488	Стопорное кольцо	2
34	0003076	Корпус насос	1
35	4355272	Игольчатый подшипник	1
36	4355277	Игольчатый подшипник	1
36	4461927	Игольчатый подшипник	1
37	4271350 замена: 4422627	Установочный штифт	4
37	4422627	Установочный штифт	4
38	2044792	Пластина клапан	1
39	2044793	Пластина клапан	1
42	4428917	Поршень серво	6
43	4397537	Пружина сжатия	6
45	4409640	Установочный штифт	2
47	4432356	Палец	2
48	4436322	Опорное кольцо	4
49	4180349	Уплотнительное кольцо	4
51	4200227	Палец	2
52	3081504	Тяга	2
53	4397509	Палец	2
53	4465289	Палец	2
54	4404102	Палец	2
55	4144013	Пружинный штифт	2
56	4116299	Пружинный штифт	2
58	M341240	Болт с внутренним шестигранником	6
59	495841	Пружинная шайба	6
60	M341240 замена: 4393030	Болт с внутренним шестигранником	6
60	4393030	Болт	6
61	4427347	Пробка	3
62	9134111	Пробка	2
62A	4509180	Уплотнительное кольцо	1
63	9134110	Пробка	2
63A	957366	Уплотнительное кольцо	1
64	495841 замена: A590912	Пружинная шайба	6
64	A590912	Пружинная шайба	6
66	4436271	Датчик давления	2
66A	4365826	Уплотнительное кольцо	1
67	4265372	Датчик револ.	1
68	4306888	Уплотнительное кольцо	1
69	A590106	Плоская шайба	1
70	M340616	Болт с внутренним шестигранником	1
71	4252767	Кронштейн	1
72	M340613	Болт с внутренним шестигранником	1
73	4169516	Пружинная шайба	1
76	4515041	Пружинный штифт	4
77	4348665	Уплотнительное кольцо	2
78	4180349	Уплотнительное кольцо	10
79	4343074	Уплотнительное кольцо	4
82	4320490	Масляное уплотнение	1
83	930451	Стопорное кольцо	1
100	4463047	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
