Задний короб (отопитель без) — HITACHI ZX110

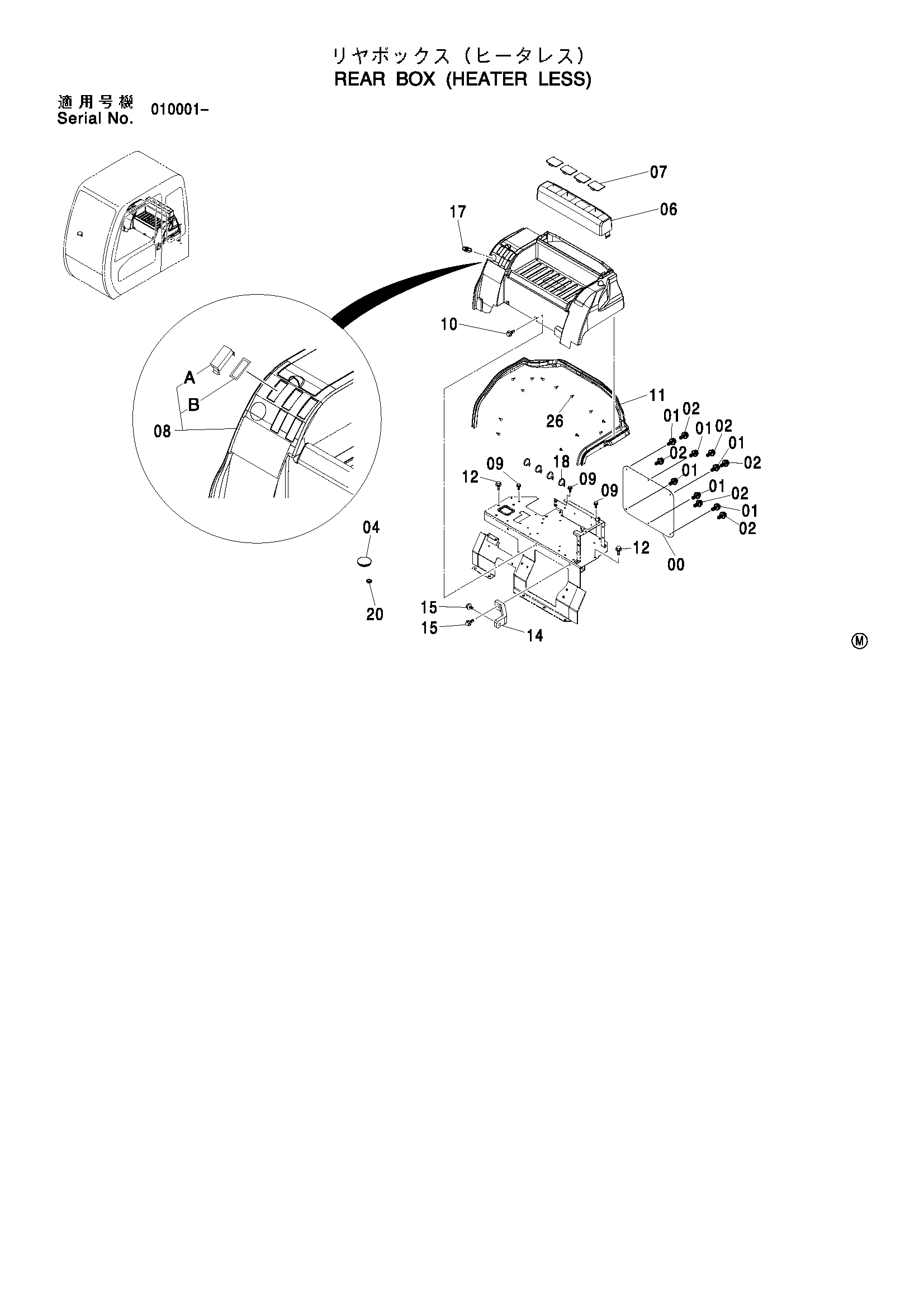

Заводская схема «Задний короб (отопитель без)» для HITACHI ZX110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4452783 | Пластина маск | 1 |
| 01 | J460616 | Винт с шайбой | 6 |
| 02 | J460616 | Винт с шайбой | 6 |
| 04 | 4378710 | Резиновая втулка | 1 |
| 06 | 4452745 | Крышка | 1 |
| 07 | 4452847 | Резиновая втулка | 4 |
| 08 | 4433793 | Трай | 1 |
| 08A | 4456725 | Крышка | 5 |
| 08B | 4456723 | Резиновое уплотнение | 5 |
| 09 | J050820 | Болт с шайбой | 3 |
| 10 | J051025 | Болт с шайбой | 2 |
| 11 | 4436132 | Уплотнение | 1 |
| 12 | J031025 | Болт с шайбой | 2 |
| 14 | 3091234 | Опора | 1 |
| 15 | J031045 | Болт с шайбой | 2 |
| 17 | 4357862 | Лигхтер | 1 |
| 18 | 4055312 | Ленточный зажим | 4 |
| 20 | 4209296 | Резиновая втулка | 1 |
| 26 | 4425573 | Зажим | 13 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
