Смещаемый стрела (2) — HITACHI ZX110

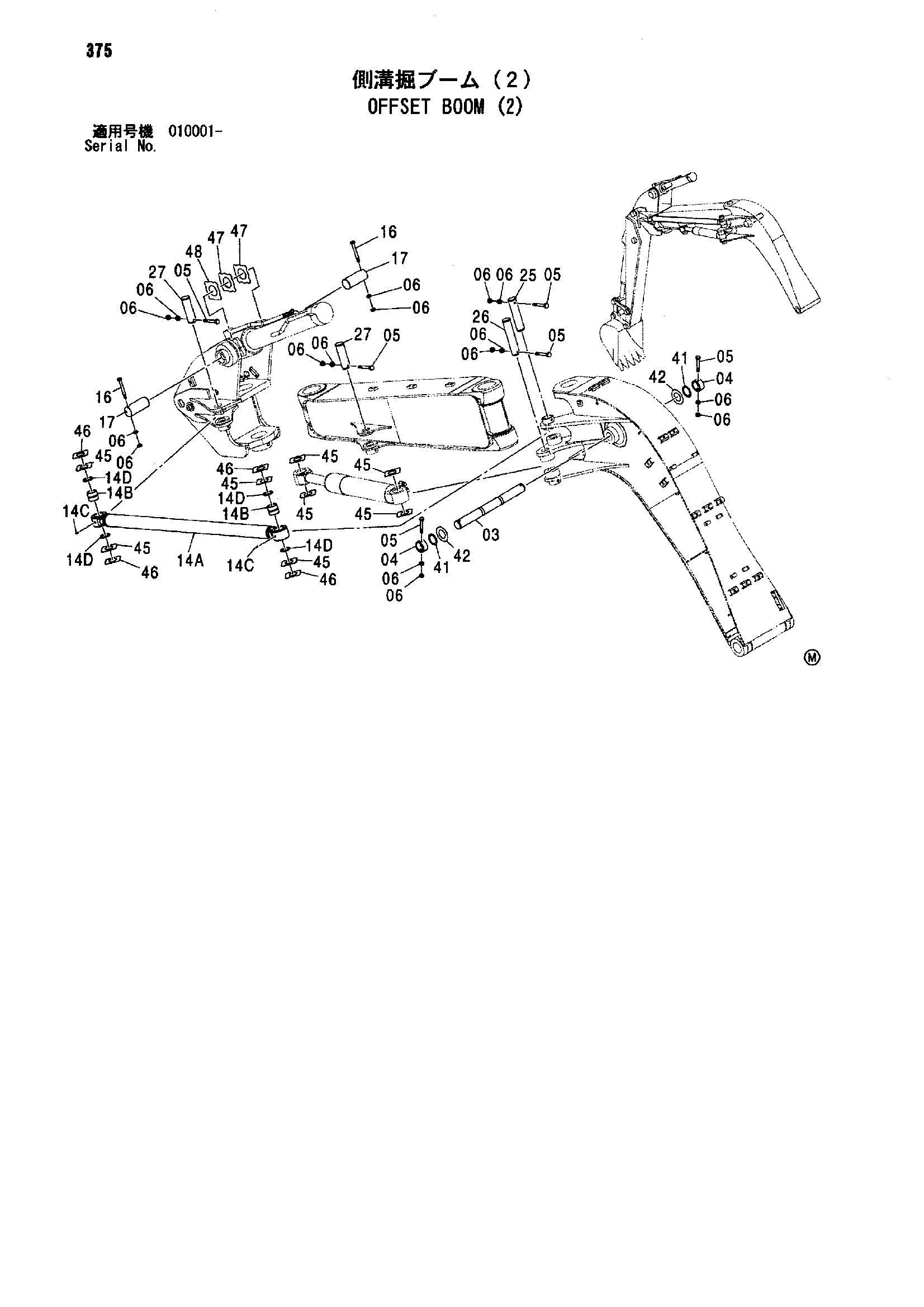

Заводская схема «Смещаемый стрела (2)» для HITACHI ZX110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 3090401 | Палец | 1 |
| 04 | 4434951 | Ограничитель | 2 |
| 05 | 4435123 | Стопорный палец | 6 |
| 06 | J950016 | Гайка | 16 |
| 14A-D | 9756455 | Стойка | 1 |
| 14A | 9755517 | Стойка | 1 |
| 14B | 4334422 | Втулка | 2 |
| 14C | J75481 | Пресс-маслёнка | 2 |
| 14D | 4094086 | Пылезащитное уплотнение | 4 |
| 16 | 4435129 | Стопорный палец | 2 |
| 17 | 4443584 | Палец | 2 |
| 25 | 4443580 | Палец | 1 |
| 26 | 4443582 | Палец | 1 |
| 27 | 4443583 | Палец | 2 |
| 41 | 4444753 | Упорная пластина 1.0mm | 2 |
| 42 | 4450010 | Упорная пластина 1.0mm | 2 |
| 45 | 4444839 | Упорная пластина 1.0mm | 8 |
| 46 | 4444840 | Упорная пластина 2.0mm | 4 |
| 47 | 4444286 | Упорная пластина 1.0mm | 2 |
| 48 | 4444287 | Упорная пластина 2.0mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
