Топливные трубопроводы — HITACHI ZX110

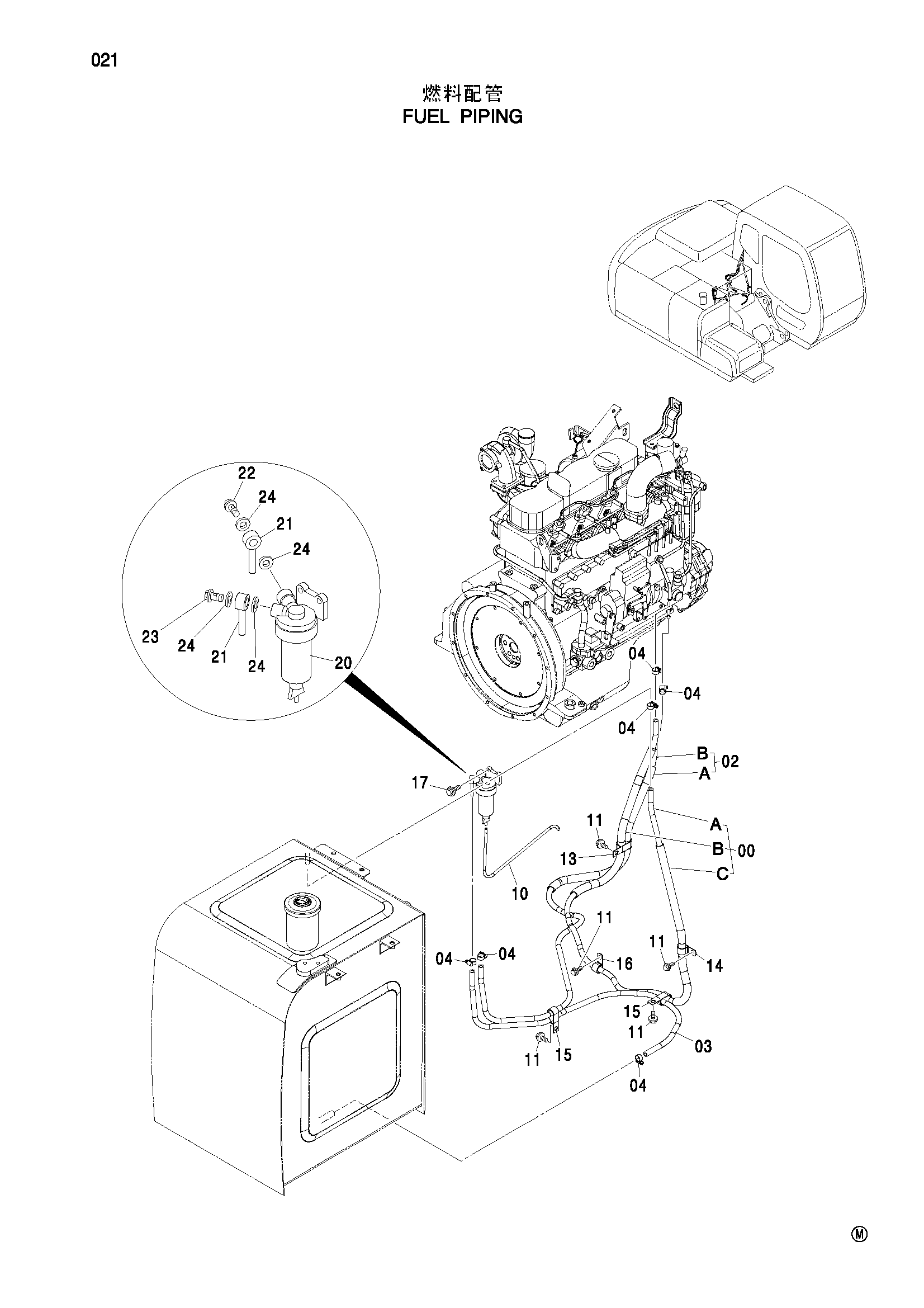

Заводская схема «Топливные трубопроводы» для HITACHI ZX110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9183721 | Топливный шланг | 1 |
| 00A | 4336810 | Топливный шланг | 1 |
| 00B | 4429220 | Трубка | 1 |
| 00C | 4189715 | Трубка | 1 |
| 02 | 9183734 | Топливный шланг | 1 |
| 02A | 4429220 | Трубка | 1 |
| 02B | 4388235 | Топливный шланг | 1 |
| 03 | 4404755 | Топливный шланг | 1 |
| 04 | 4514700 | Зажим шланг | 6 |
| 10 | 4171509 | Виниловый шланг | 1 |
| 11 | J011020 | Болт с шайбой | 5 |
| 13 | 4192034 | Зажим | 1 |
| 14 | 4190263 | Зажим | 1 |
| 15 | 4190266 | Зажим | 2 |
| 16 | 4190277 | Зажим | 1 |
| 17 | J010830 | Болт с шайбой | 2 |
| 20 | 4452913 | Сепаратор | 1 |
| 21 | 4452162 | Трубка топливный | 2 |
| 22 | 4452919 | Болт проушина | 1 |
| 23 | 4452918 | Фильтр гаузу | 1 |
| 24 | 4452923 | Манжета | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
