Электрооборудование (C) — HITACHI ZX110

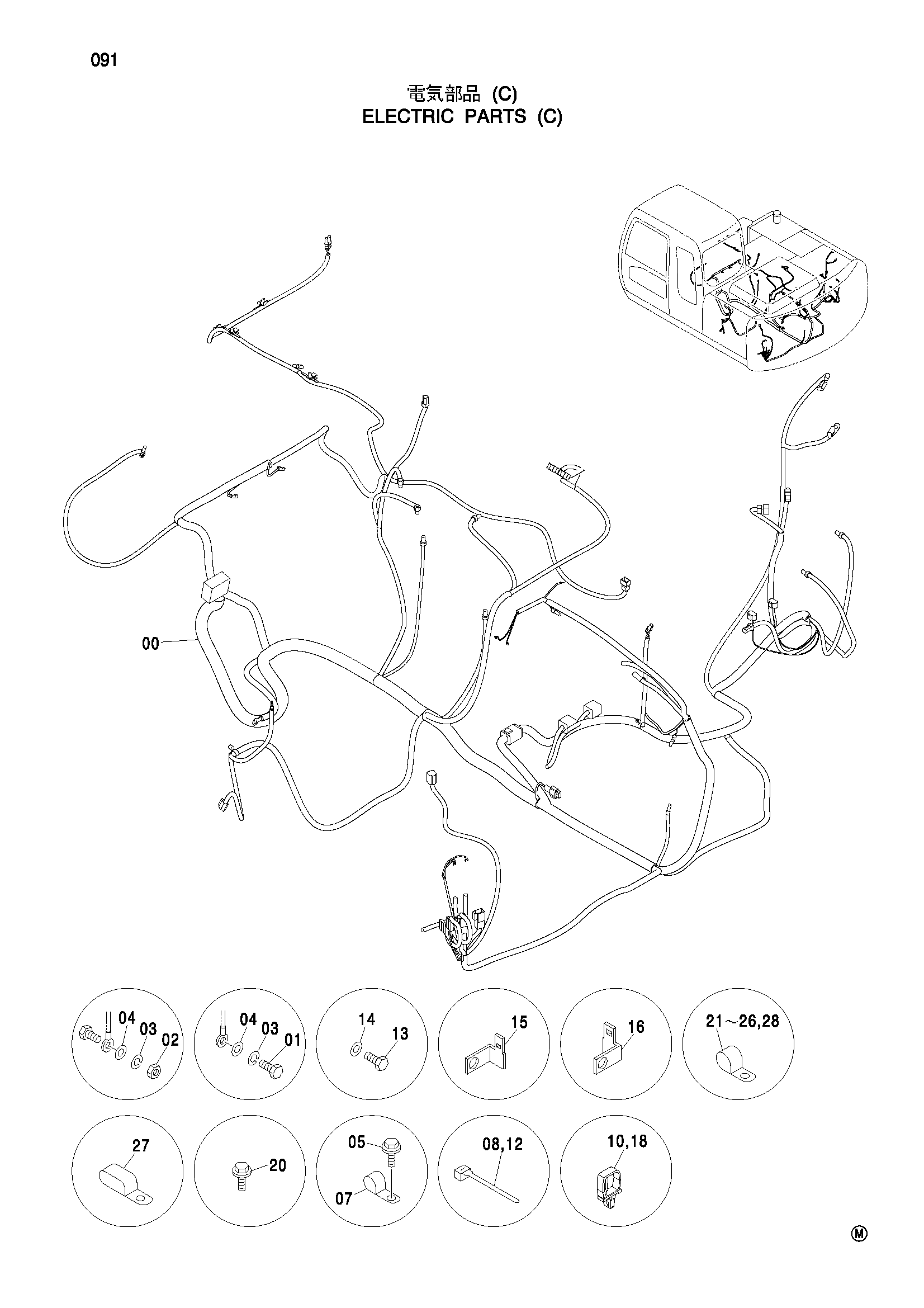

Заводская схема «Электрооборудование (C)» для HITACHI ZX110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0003647 | Жгут проводов | 1 |
| 01 | J901025 | Болт | 2 |
| 02 | J950010 | Гайка | 3 |
| 03 | A590910 | Пружинная шайба | 5 |
| 04 | A590110 | Плоская шайба | 5 |
| 05 | J010616 | Болт с шайбой | 1 |
| 07 | 4450494 | Зажим (22) | 1 |
| 08 | 4055312 | Ленточный зажим | 7 |
| 10 | 4449250 | Зажим | 2 |
| 12 | 4426388 | Ленточный зажим | 1 |
| 13 | J901020 | Болт | 1 |
| 14 | A590110 | Плоская шайба | 1 |
| 15 | 4257159 | Кронштейн | 1 |
| 16 | 4418301 | Кронштейн | 1 |
| 18 | 4449250 | Зажим | 4 |
| 20 | J011020 | Болт с шайбой | 23 |
| 21 | 4190264 | Зажим (35) | 2 |
| 22 | 4192035 | Зажим (28) | 2 |
| 23 | 4190274 | Зажим (20) | 4 |
| 24 | 4190275 | Зажим (14) | 6 |
| 25 | 4190261 | Зажим (10) | 2 |
| 26 | 4190263 | Зажим (25) | 1 |
| 27 | 4190282 | Зажим (18X2) | 3 |
| 28 | 4190273 | Зажим (18) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
