Обратные трубопроводы (2) — HITACHI ZX110

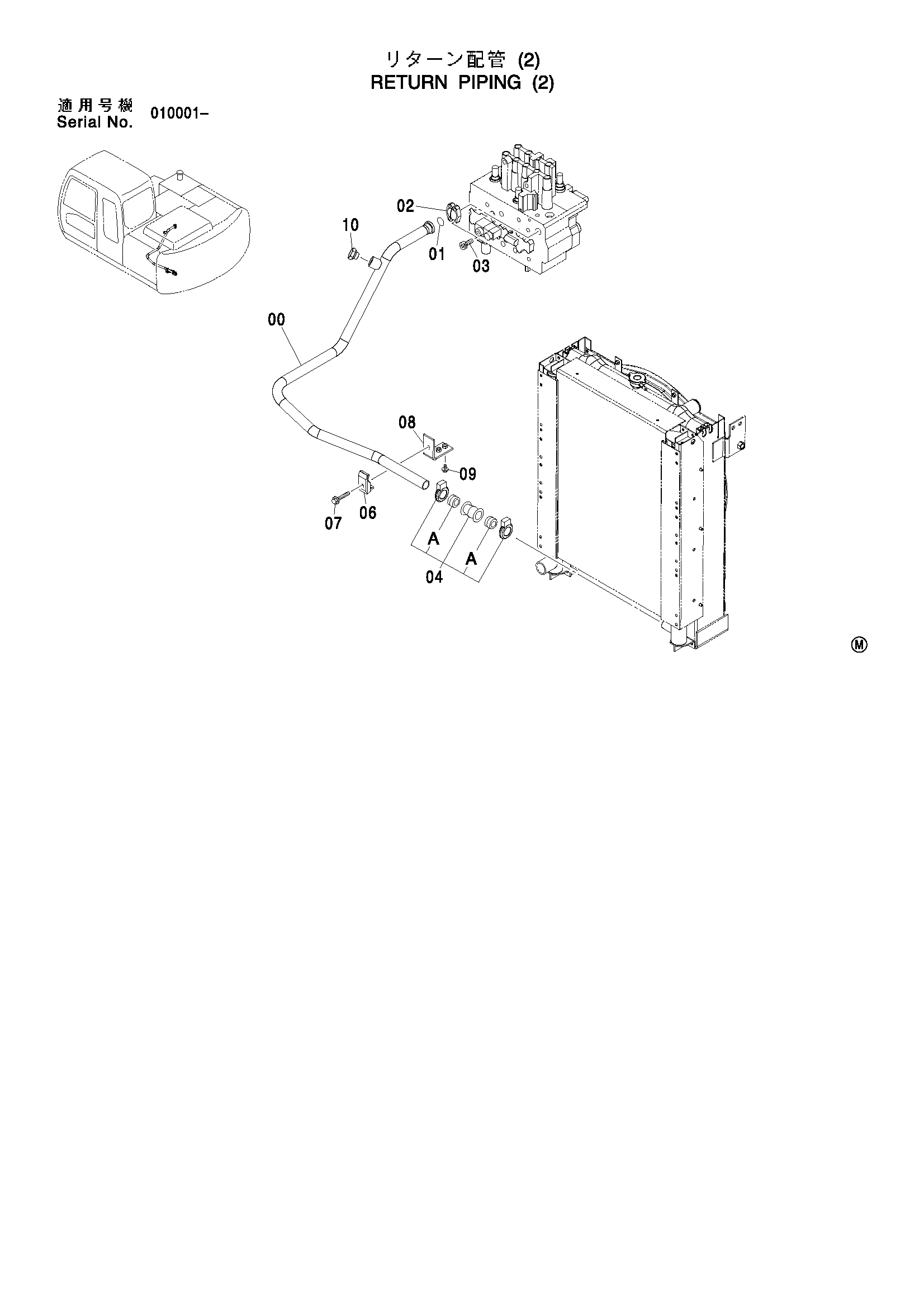

Заводская схема «Обратные трубопроводы (2)» для HITACHI ZX110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7037063 | Трубка | 1 |
| 01 | 966993 | Уплотнительное кольцо | 1 |
| 02 | 962453 | Разъёмный фланец | 2 |
| 03 | J781030 | Болт с внутренним шестигранником | 4 |
| 04 | 4071213 | Муфта | 1 |
| 04A | 4196258 | Уплотнение кольцо | 2 |
| 06 | 4190127 | Хомут трубки | 1 |
| 07 | J011270 | Болт с шайбой | 1 |
| 08 | 8077974 | Кронштейн | 1 |
| 09 | J021030 | Болт с шайбой | 2 |
| 10 | A885006 | Пробка | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
