Облицовка (4) — HITACHI ZX110

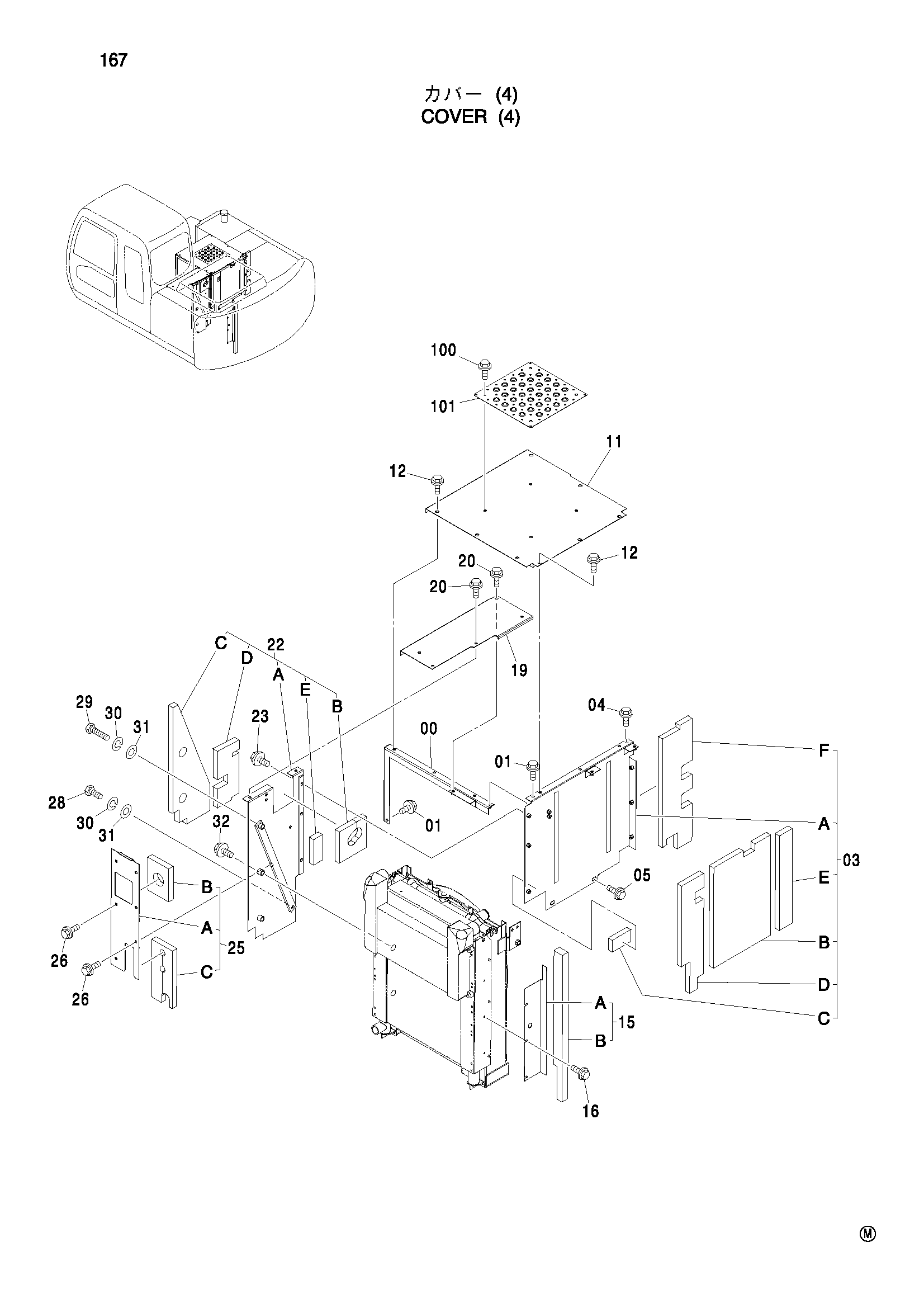

Заводская схема «Облицовка (4)» для HITACHI ZX110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8077277 | Опора | 1 |
| 01 | J021025 | Болт с шайбой | 2 |
| 03 | 7037086 | Крышка в сборе | 1 |
| 03A | 6018604 | Крышка | 1 |
| 03B | 4424572 | Резиновая прокладка | 1 |
| 03C | 4424576 | Резиновая прокладка | 1 |
| 03D | 4445658 | Резиновая прокладка | 1 |
| 03E | 4445659 | Резиновая прокладка | 1 |
| 03F | 4424580 | Резиновая прокладка | 1 |
| 04 | J021025 | Болт с шайбой | 1 |
| 05 | J031030 | Болт с шайбой | 2 |
| 11 | 7037121 | Крышка | 1 |
| 12 | J031030 | Болт с шайбой | 8 |
| 15 | 8077334 | Крышка в сборе | 1 |
| 15A | 3086952 | Крышка | 1 |
| 15B | 4424526 | Резиновая прокладка | 1 |
| 16 | J020820 | Болт с шайбой | 3 |
| 19 | 3085594 | Крышка | 1 |
| 20 | J021030 | Болт с шайбой | 5 |
| 22 | 7039399 | Крышка в сборе | 1 |
| 22A | 6019639 | Крышка | 1 |
| 22B | 4445652 | Резиновая прокладка | 1 |
| 22C | 4438753 | Резиновая прокладка | 1 |
| 22D | 4447029 | Резиновая прокладка | 1 |
| 22E | 4449730 | Резиновая прокладка | 1 |
| 23 | J031035 | Болт с шайбой | 3 |
| 25 | 7039382 | Крышка в сборе | 1 |
| 25A | 8083022 | Крышка | 1 |
| 25B | 3089567 | Резиновая прокладка | 1 |
| 25C | 3089568 | Резиновая прокладка | 1 |
| 26 | J021025 | Болт с шайбой | 6 |
| 28 | J901640 | Болт | 1 |
| 29 | J901655 | Болт | 1 |
| 30 | A590916 | Пружинная шайба | 2 |
| 31 | A590116 | Плоская шайба | 2 |
| 32 | J031045 | Болт с шайбой | 2 |
| 100 | J021030 | Болт с шайбой | 4 |
| 101 | 3091337 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
