Гидролинии рабочего оборудования — HITACHI ZX110

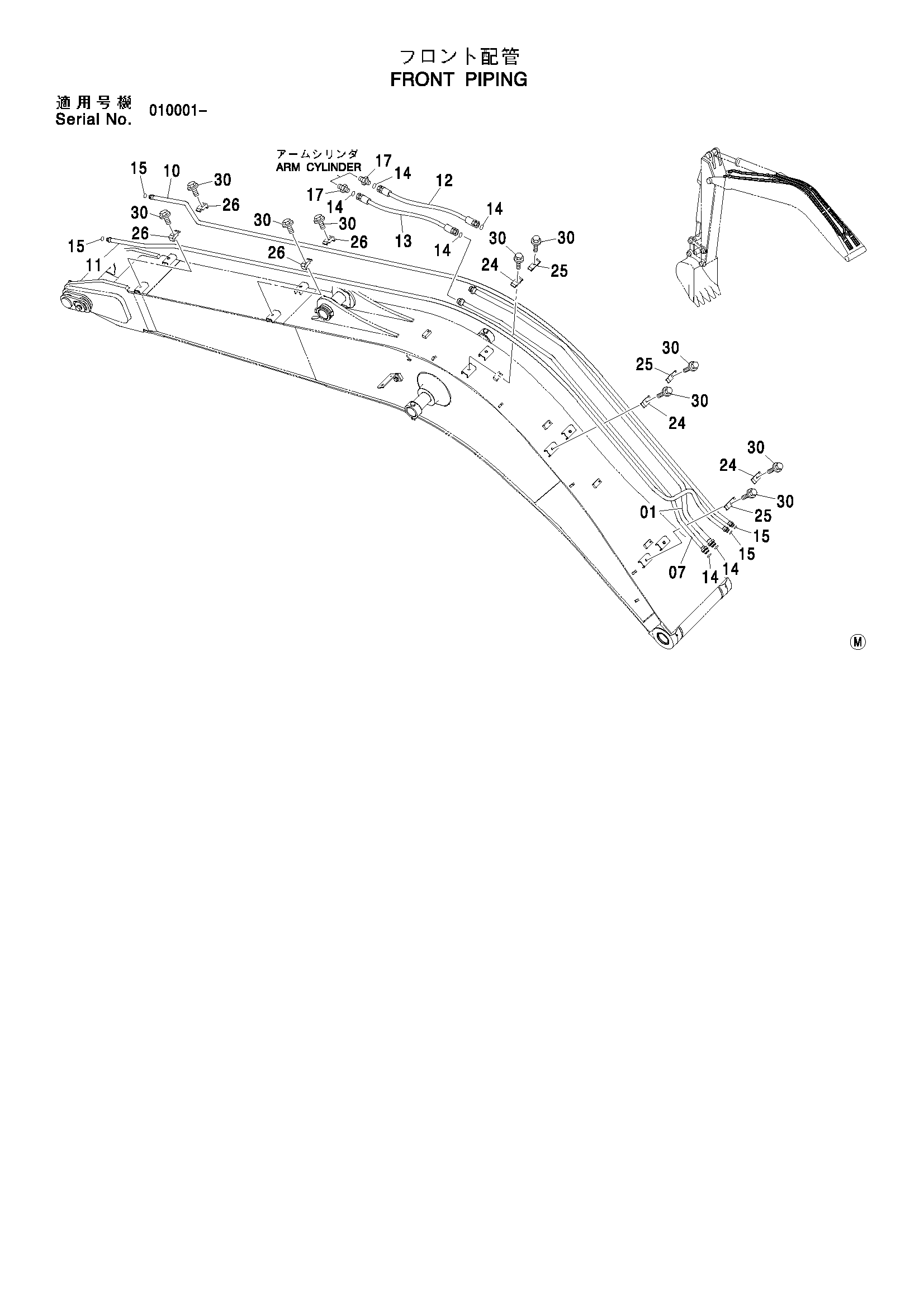

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8061635 | Трубка | 1 |
| 07 | 8061636 | Трубка | 1 |
| 10 | 8089926 | Трубка | 1 |
| 11 | 8089927 | Трубка | 1 |
| 12 | 4483214 | Шланг | 1 |
| 13 | 4252854 | Шланг | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 6 |
| 15 | 4138938 | Уплотнительное кольцо | 4 |
| 17 | A853166 | Адаптер | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4189858 | Хомут трубки | 3 |
| 25 | 4141806 | Хомут трубки | 3 |
| 26 | 4190125 | Хомут трубки | 4 |
| 30 | J011255 | Болт с шайбой | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
