Гидроцилиндр рукояти (смещаемый стрела) — HITACHI ZX110

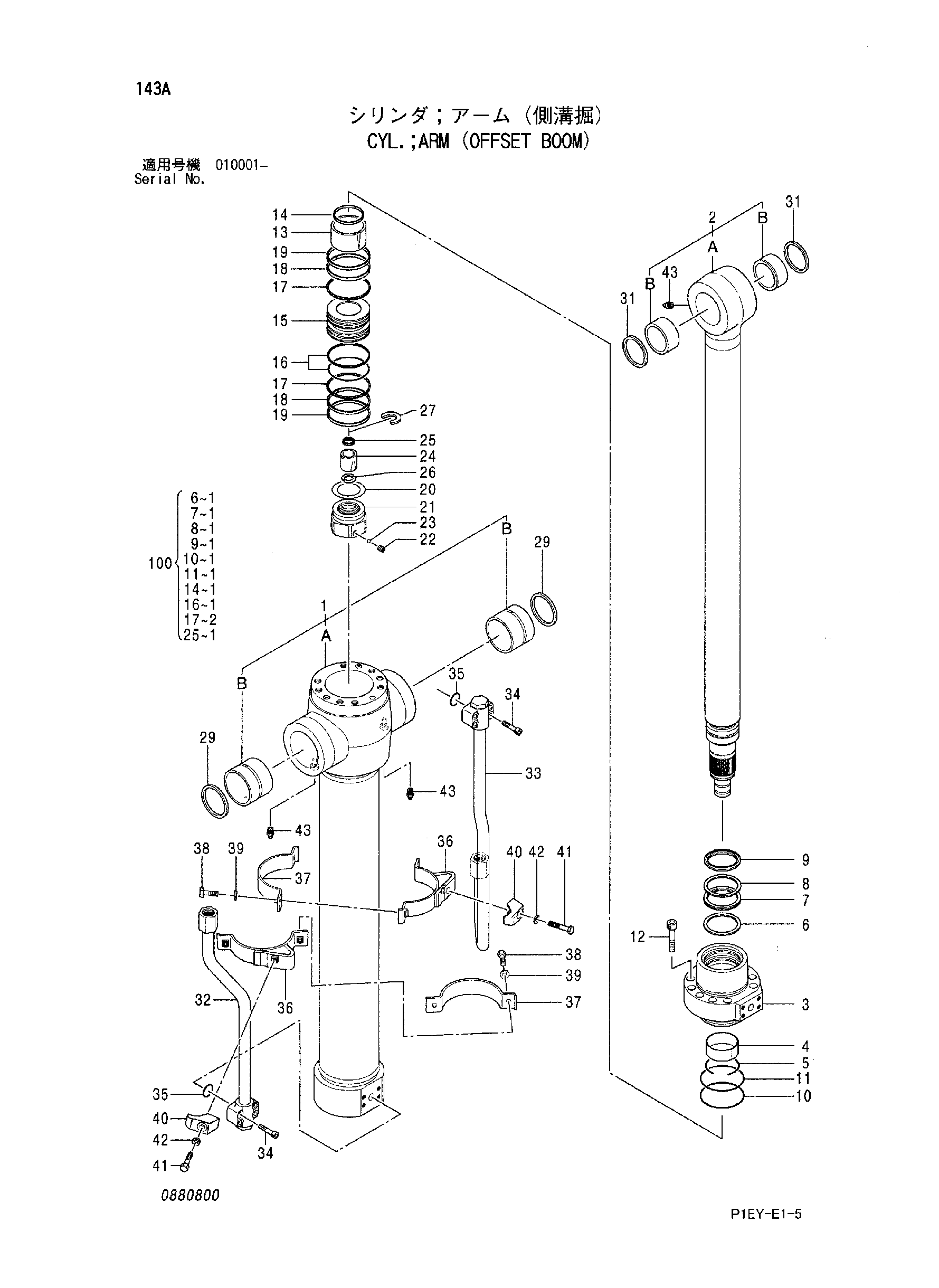

Заводская схема «Гидроцилиндр рукояти (смещаемый стрела)» для HITACHI ZX110. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4440425	Гидроцилиндр рукояти	1
1	0880801	Труба гидроцилиндра	1
1B	3086132	Втулка пальца	2
2	0880802	Шток поршня	1
2B	4352400	Втулка пальца	2
3	0864003	Головка гидроцилиндра	1
4	0309004	Втулка	1
5	0208304	Стопорное кольцо	1
6	0788906	Кольцо	1
7	0208305	U-образная манжета	1
8	0208306	Опорное кольцо	1
9	0667204	Грязесъёмное кольцо	1
10	A811110	Уплотнительное кольцо	1
11	0310904	Опорное кольцо	1
12	0409705	Болт с внутренним шестигранником	10
13	0880803	Амортизирующий подшипник	1
14	0667205	Уплотнение амортизатор	1
15	0686404	Поршень	1
16	0225614	Уплотнительное кольцо	1
17	0496605	Опорное кольцо	2
18	0686405	Направляющее кольцо	2
19	0310908	Кольцо	2
20	0309013	Регулировочная шайба	1
21	0788907	Гайка	1
22	0309011	Установочный винт	1
23	0111707	Стальной шарик	1
24	0409913	Амортизирующий подшипник	1
25	0667411	Уплотнение амортизатор	1
26	0409915	Ограничитель	2
27	0686406	Стопорное кольцо	1
29	0855003	Грязесъёмное кольцо	2
31	0857404	Грязесъёмное кольцо	2
32	0880804	Трубка	1
33	0880805	Трубка	1
34	0309019	Болт с внутренним шестигранником	8
35	4506430	Уплотнительное кольцо	2
36-42	0779007	Комплект лента	1
36	0779006	Лента	2
37	0309314	Лента	2
38	0408815	Болт	4
39	0325913	Шайба	4
40	0309021	Держатель	2
41	0667013	Болт	2
42	0208516	Пружинная шайба	2
43	J75481	Пресс-маслёнка	3
100	4482921	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
