Гидроцилиндр. спан — HITACHI ZX10U-2

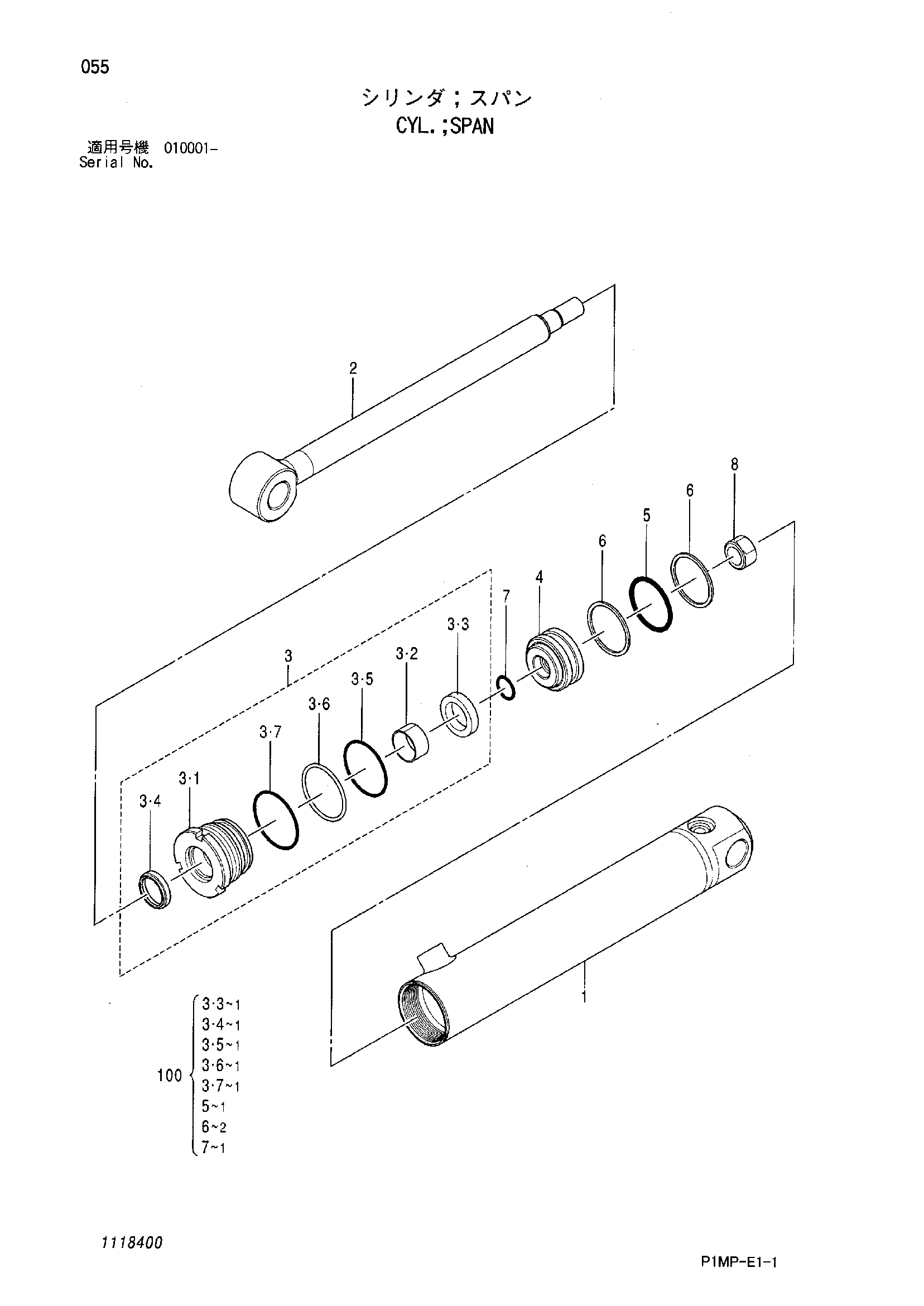

Заводская схема «Гидроцилиндр. спан» для HITACHI ZX10U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4643631 | Гидроцилиндр. спан | 1 | |
| 1 | 1118401 | Труба гидроцилиндра | 1 |
| 2 | 1118402 | Шток поршня | 1 |
| 3 | 0943906 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0430001 | Головка гидроцилиндра | 1 |
| 3-2 | 0429903 | Втулка | 1 |
| 3-3 | 0429904 | U-образная манжета | 1 |
| 3-4 | 0943907 | Грязесъёмное кольцо | 1 |
| 3-5 | 0429907 | Уплотнительное кольцо | 1 |
| 3-6 | 0429908 | Опорное кольцо | 1 |
| 3-7 | 0429910 | Уплотнительное кольцо | 1 |
| 4 | 1118403 | Поршень | 1 |
| 5 | 1118404 | Уплотнительное кольцо | 1 |
| 6 | 1118405 | Опорное кольцо | 2 |
| 7 | 1118406 | Уплотнительное кольцо | 1 |
| 8 | 1118407 | U-образная гайка | 1 |
| 100 | 4667455 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX10U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
