Головка блока цилиндров, боннет — HITACHI ZX10U-2

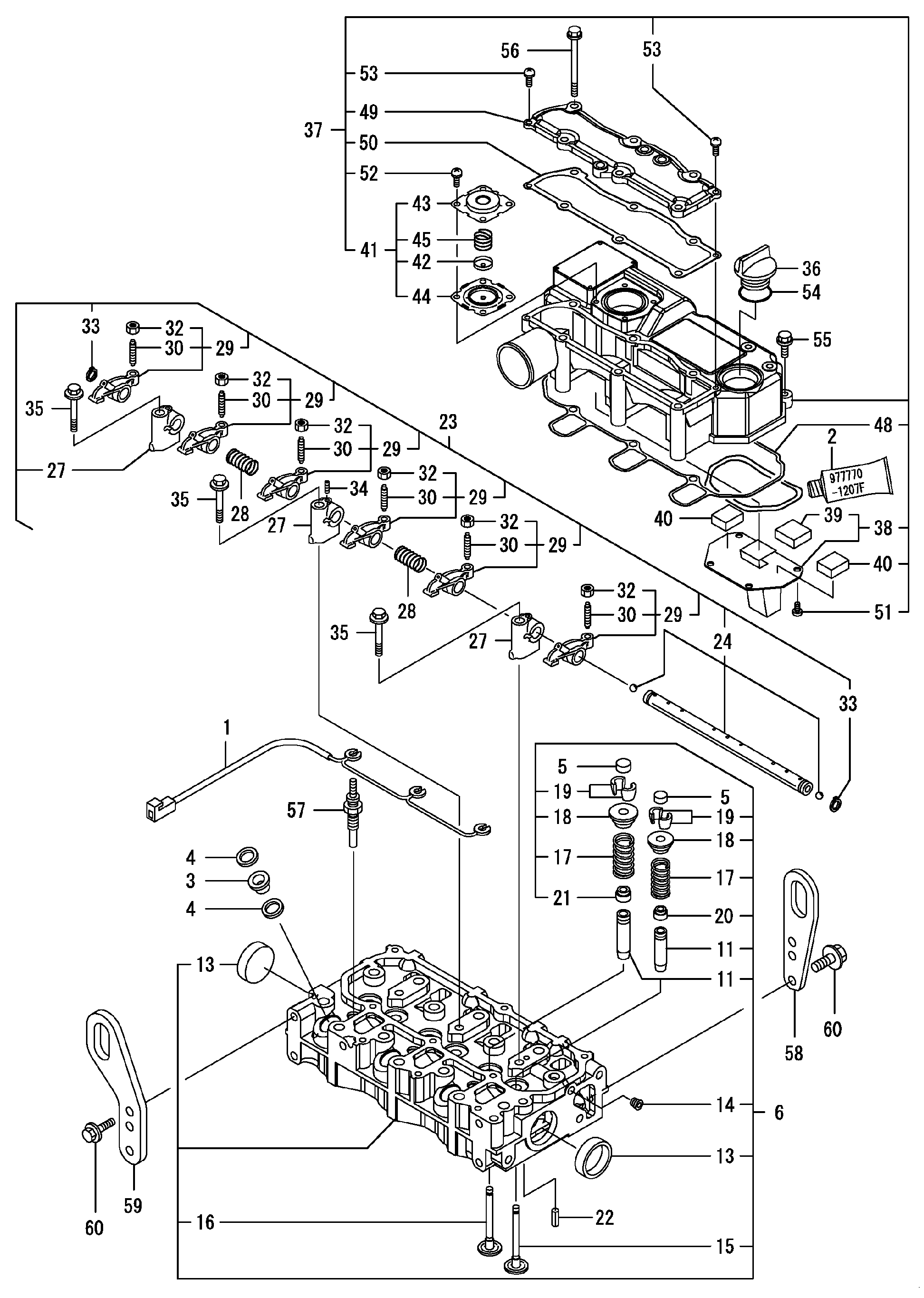

Заводская схема «Головка блока цилиндров, боннет» для HITACHI ZX10U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | YNM119717-77820 | Разъём, глов пробка | 1 |
| 2 | YNM977770-1207F | Гаскет.ликуид | 1 |
| 3 | YNM129901-11450 | Протектер, форсунка | 3 |
| 4 | YNM119600-11460 | Прокладка, форсунка | 6 |
| 5 | YNM105010-11490 | Колпачок, клапан | 6 |
| 6 | YNM119515-11740 | Головка в сборе, гидроцилиндр | 1 |
| 11 | YNM119515-11800 | Направляющая, клапан | 6 |
| 13 | YNM119285-11990 | Пробка 35 | 2 |
| 14 | YNM23876-005000 | Пробка PT 1/16, винт | 1 |
| 15 | YNM119515-11100 | Клапан, впускной | 3 |
| 16 | YNM119515-11110 | Клапан, выпускной | 3 |
| 17 | YNM119717-11131 | Пружина, клапан | 6 |
| 18 | YNM129508-11180 | Фиксатор, пружина | 6 |
| 19 | YNM119717-11190 | Коттер, клапан | 12 |
| 20 | YNM119717-11340 | Уплотнение, клапан стем | 3 |
| 21 | YNM119717-11350 | Уплотнение, клапан стем | 3 |
| 22 | YNM22351-060012 | Пружина палец 6X12 | 2 |
| 23 | YNM119515-11200 | Опора в сборе, рукоять | 1 |
| 24 | YNM119515-11240 | Вал в сборе, коромысло | 1 |
| 27 | YNM119717-11260 | Опора, коромысло рукоять | 3 |
| 28 | YNM119515-11280 | Пружина, вал | 2 |
| 29 | YNM119717-11650 | Рукоять в сборе, коромысло | 6 |
| 30 | YNM129150-11230 | Винт, клапан | 6 |
| 32 | YNM129150-11750 | Гайка M8XP1.0 | 6 |
| 33 | YNM22242-000120 | CIRCLIP 12 | 2 |
| 34 | YNM26979-050162 | Винт M 5X16 | 1 |
| 35 | YNM26106-080402 | Болт M 8X 40 с покрытием | 3 |
| 36 | YNM124160-01751 | Крышка, заливная горловина | 1 |
| 37 | YNM119515-11380 | Боннет в сборе, головка | 1 |
| 38 | YNM119717-03031 | Пластина, баффле | 1 |
| 39 | YNM119717-03070 | Баффле, сапун | 1 |
| 40 | YNM119717-03070 | Баффле, сапун | 2 |
| 41 | YNM119802-03100 | Диапхрагм в сборе | 1 |
| 42 | YNM119802-03110 | Пластина, диапхрагм | 1 |
| 43 | YNM119802-03121 | Крышка, диапхрагм | 1 |
| 44 | YNM119802-03131 | Диапхрагм | 1 |
| 45 | YNM119802-03141 | Пружина, диапхрагм | 1 |
| 48 | YNM119515-11310 | Прокладка, боннет | 1 |
| 49 | YNM119515-11320 | Крышка боннет | 1 |
| 50 | YNM119515-11330 | Прокладка боннет крышка | 1 |
| 51 | YNM22857-500100 | Винт 5X10, таппинг | 4 |
| 52 | YNM22857-500100 | Винт 5X10, таппинг | 4 |
| 53 | YNM22857-500160 | Винт 5X16 | 2 |
| 54 | YNM24311-000320 | Уплотнительное кольцо 1A P-32.0 | 1 |
| 55 | YNM26106-060202 | Болт M 6X 20 с покрытием | 3 |
| 56 | YNM26106-060752 | Болт M 6X 75 с покрытием | 6 |
| 57 | YNM119717-77800 | Пробка, глов | 3 |
| 58 | YNM119226-07900 | Лифтер, двигатель | 1 |
| 59 | YNM129486-07901 | Лифтингс | 1 |
| 60 | YNM26106-080142 | Болт 8X 14 с покрытием | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX10U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
