Радиатор — HITACHI ZX10U-2

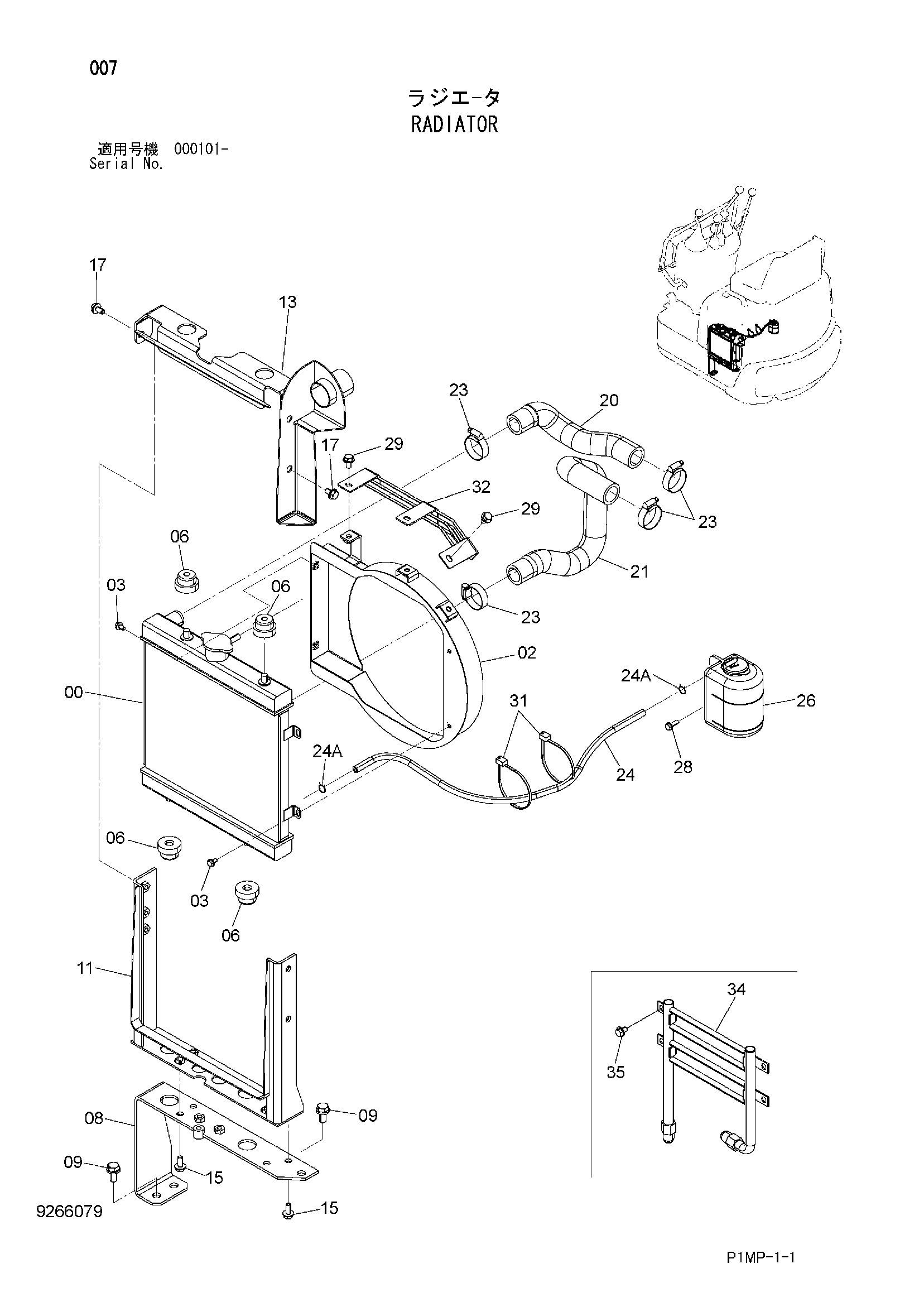

Заводская схема «Радиатор» для HITACHI ZX10U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4657575 | Радиатор | 1 |
| 02 | 7051200 | Кожух | 1 |
| 03 | J260612 | Болт с шайбой | 4 |
| 03A | J900612 | Болт | 1 |
| 03B | A590106 | Плоская шайба | 1 |
| 06 | 4643366 | Резиновая подушка | 4 |
| 08 | 8105618 | Кронштейн | 1 |
| 09 | J271025 | Болт с шайбой | 3 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 7050988 | Кронштейн | 1 |
| 13 | 8104747 | Кронштейн | 1 |
| 15 | J260820 | Болт с шайбой | 4 |
| 15A | J900820 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 17 | J260816 | Болт с шайбой | 3 |
| 17A | J900816 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 20 | 3108301 | Водяной шланг | 1 |
| 21 | 3108300 | Водяной шланг | 1 |
| 23 | 4505243 | Хомут шланга | 4 |
| 24 | 4421674 | Водяной шланг | 1 |
| 24A | 4397686 | Хомут | 1 |
| 26 | 4279429 | Бак воды | 1 |
| 28 | J260620 | Болт с шайбой | 2 |
| 28A | J900620 | Болт | 1 |
| 28B | A590106 | Плоская шайба | 1 |
| 29 | J260814 | Болт с шайбой | 3 |
| 29A | J900814 | Болт | 1 |
| 29B | A590108 | Плоская шайба | 1 |
| 31 | 4055312 | Ленточный зажим | 2 |
| 32 | 8108023 | Защитный кожух | 1 |
| 34 | 8108949 | Трубка | 1 |
| 35 | J260814 | Болт с шайбой | 4 |
| 35A | J900814 | Болт | 1 |
| 35B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX10U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
