Пилотные гидролинии (1-2) — HITACHI ZX10U-2

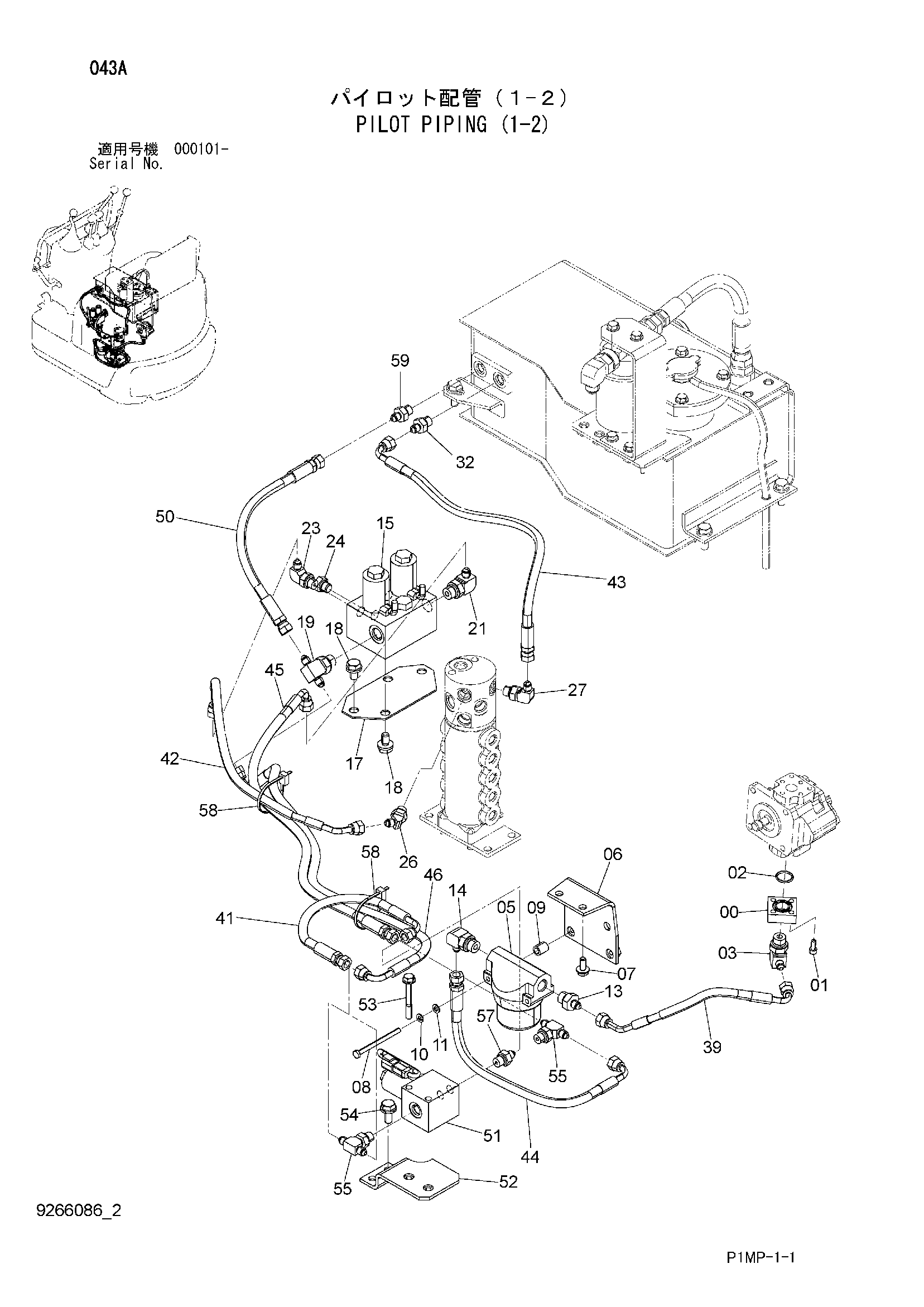

Заводская схема «Пилотные гидролинии (1-2)» для HITACHI ZX10U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4638876 | Фланец | 1 |
| 01 | J780616 | Болт с внутренним шестигранником | 4 |
| 02 | 984338 | Уплотнительное кольцо | 1 |
| 03 | A852332 | Угловой штуцер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4457683 | Масляный фильтр | 1 |
| 05A | 4294130 | Элемент (с уплотнительное кольцо) | 1 |
| 05B | 4294129 | Элемент | 1 |
| 05C | 4294161 | Уплотнительное кольцо | 1 |
| 06 | 9766560 | Кронштейн | 1 |
| 07 | J260820 | Болт с шайбой | 2 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | J900680 | Болт | 2 |
| 09 | 4277425 | Проставка | 2 |
| 10 | A590906 | Пружинная шайба | 2 |
| 11 | A590106 | Плоская шайба | 2 |
| 13 | A852132 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852332 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4669400 | Электромагнитный клапан | 1 |
| 17 | 4644110 | Пластина | 1 |
| 18 | J271020 | Болт с шайбой | 4 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 4224382 | Тройник | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | A852332 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852322 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A885002 | Пробка | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A852222 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852322 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A852122 | Адаптер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4665097 | Шланг | 1 |
| 41 | 4665099 | Шланг | 1 |
| 42 | 4665100 | Шланг | 1 |
| 43 | 4665101 | Шланг | 1 |
| 44 | 4666212 | Шланг | 1 |
| 45 | 4666213 | Шланг | 1 |
| 46 | 4666214 | Шланг | 1 |
| 50 | 4669736 | Шланг | 1 |
| 51 | 4614657 | Электромагнитный клапан | 1 |
| 52 | 8108295 | Кронштейн | 1 |
| 53 | J260865 | Болт с шайбой | 2 |
| 53A | J900865 | Болт | 1 |
| 53B | J222008 | Шайба | 1 |
| 54 | J271025 | Болт с шайбой | 2 |
| 54A | J901025 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | A852522 | Тройник | 2 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 57 | A852122 | Адаптер | 1 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 58 | 4055312 | Ленточный зажим | 2 |
| 59 | A852123 | Адаптер | 1 |
| 59A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX10U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
