2Ходовой многофункциональный трубопроводы — HITACHI ZX10U-2

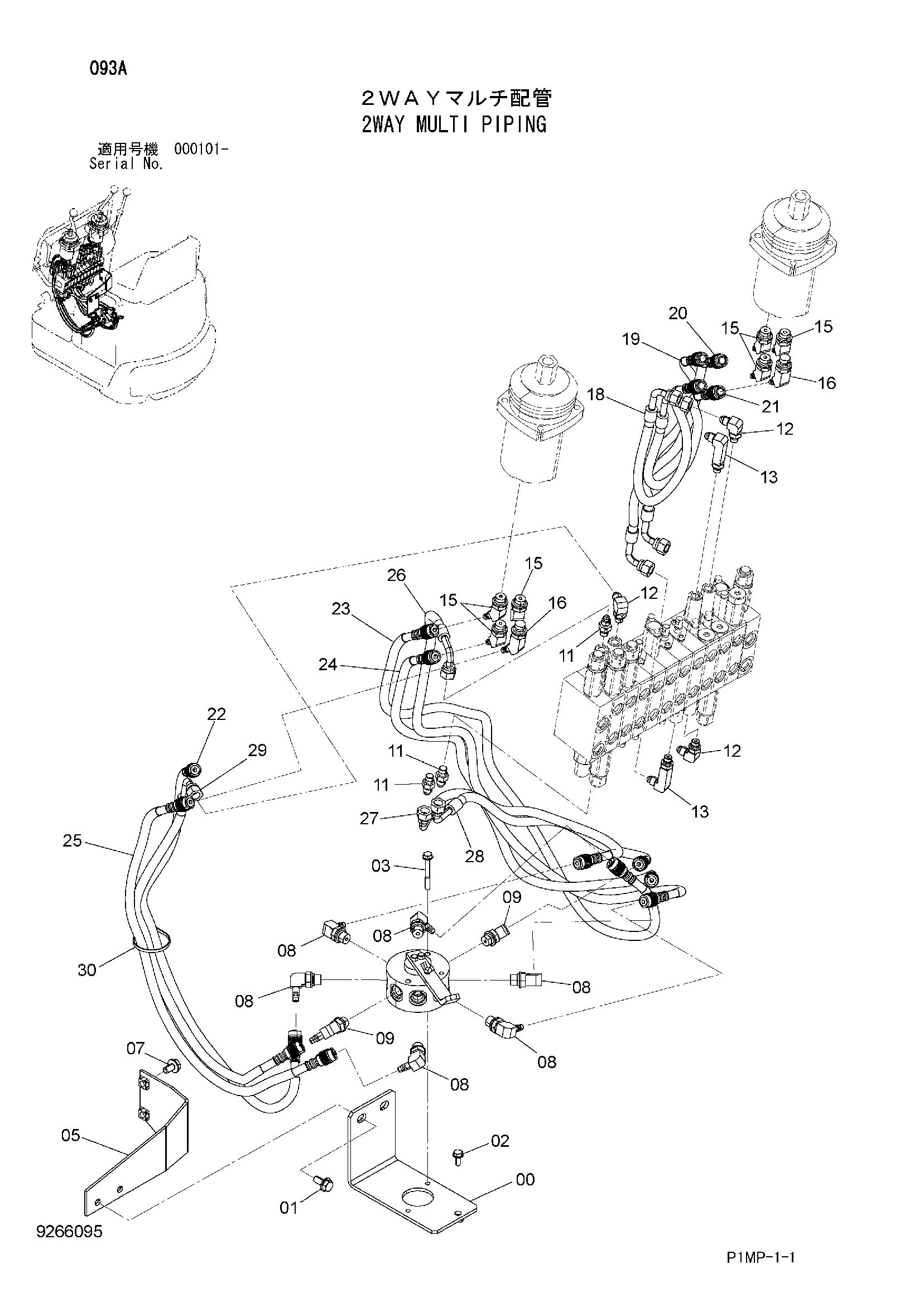

Заводская схема «2Ходовой многофункциональный трубопроводы» для HITACHI ZX10U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8106263 | Кронштейн | 1 |
| 01 | J260820 | Болт с шайбой | 2 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | J260616 | Болт с шайбой | 1 |
| 02A | J900616 | Болт | 1 |
| 02B | A590106 | Плоская шайба | 1 |
| 03 | J260650 | Болт с шайбой | 2 |
| 03A | J900650 | Болт | 1 |
| 03B | A590106 | Плоская шайба | 1 |
| 05 | 8105870 | Кронштейн | 1 |
| 07 | J260816 | Болт с шайбой | 2 |
| 07A | J900816 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | 4467375 | Угловой штуцер | 6 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4474556 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4639532 | Адаптер | 3 |
| 11A | 4506408 | Уплотнительное кольцо | 1 |
| 12 | 4639530 | Угловой штуцер | 3 |
| 12A | 4506408 | Уплотнительное кольцо | 1 |
| 13 | 4639531 | Угловой штуцер | 2 |
| 13A | 4506408 | Уплотнительное кольцо | 1 |
| 15 | 4474556 | Угловой штуцер | 6 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4474557 | Угловой штуцер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4663757 | Шланг | 1 |
| 19 | 4663758 | Шланг | 1 |
| 20 | 4663758 | Шланг | 1 |
| 21 | 4663757 | Шланг | 1 |
| 22 | 4663759 | Шланг | 1 |
| 23 | 4663760 | Шланг | 1 |
| 24 | 4663761 | Шланг | 1 |
| 25 | 4663762 | Шланг | 1 |
| 26 | 4663763 | Шланг | 1 |
| 27 | 4663764 | Шланг | 1 |
| 28 | 4663765 | Шланг | 1 |
| 29 | 4663766 | Шланг | 1 |
| 30 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX10U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
