Опора стрелы — HITACHI ZX10U-2

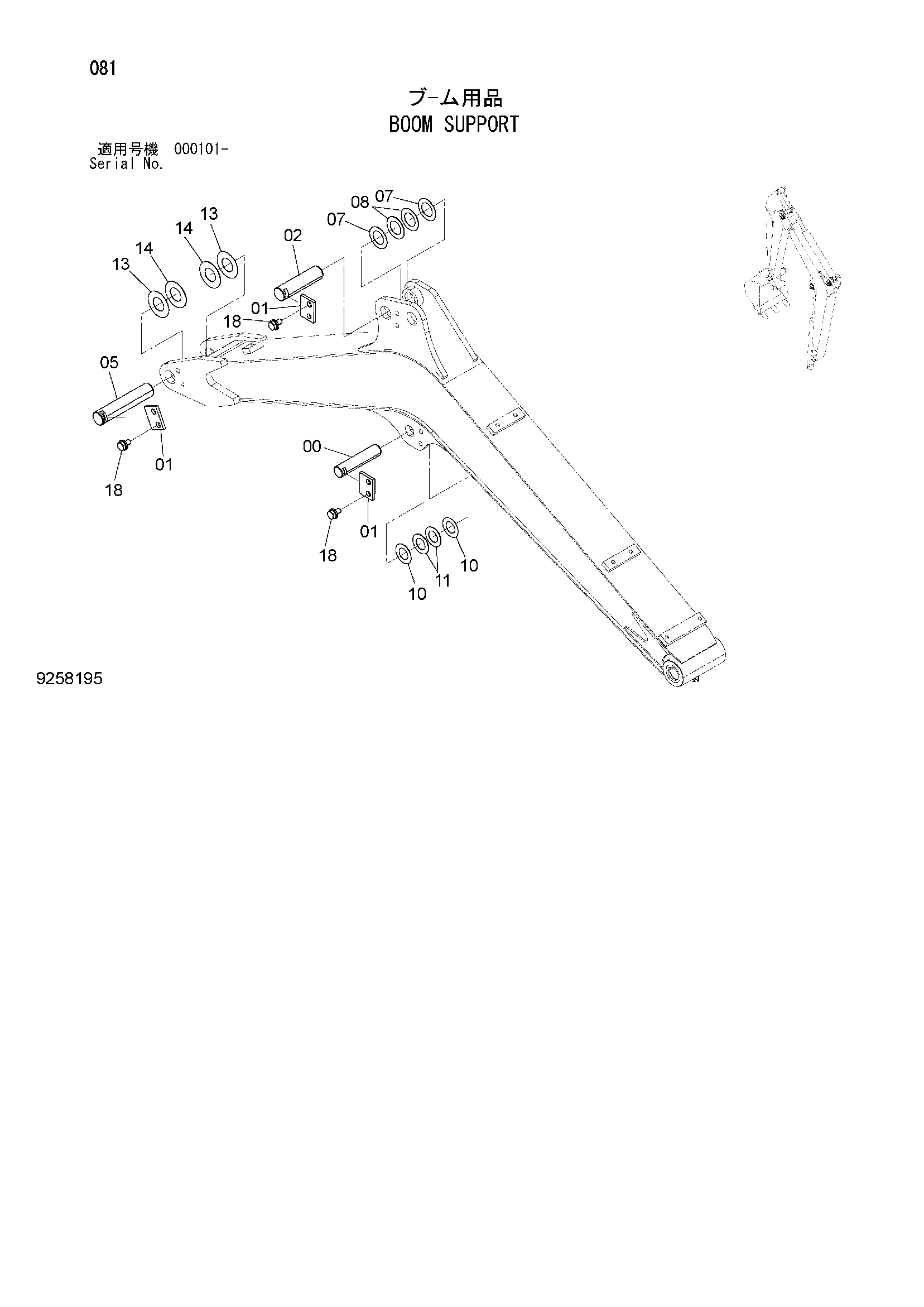

Заводская схема «Опора стрелы» для HITACHI ZX10U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4644580 | Палец | 1 |
| 01 | 4388385 | Пластина | 3 |
| 02 | 4658731 | Палец | 1 |
| 05 | 4644414 | Палец | 1 |
| 07 | 4340233 | Регулировочная шайба 0.5mm | 2 |
| 08 | 4362708 | SHIM 1 mm | 2 |
| 10 | 4360879 | Регулировочная шайба 0.5mm | 2 |
| 11 | 4363546 | Регулировочная шайба 1.0mm | 2 |
| 13 | 4359554 | Регулировочная шайба 0.5mm | 2 |
| 14 | 4359556 | Регулировочная шайба 1.0mm | 2 |
| 18 | J271020 | Болт с шайбой | 6 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX10U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
