Рукоять опора — HITACHI ZX10U-2

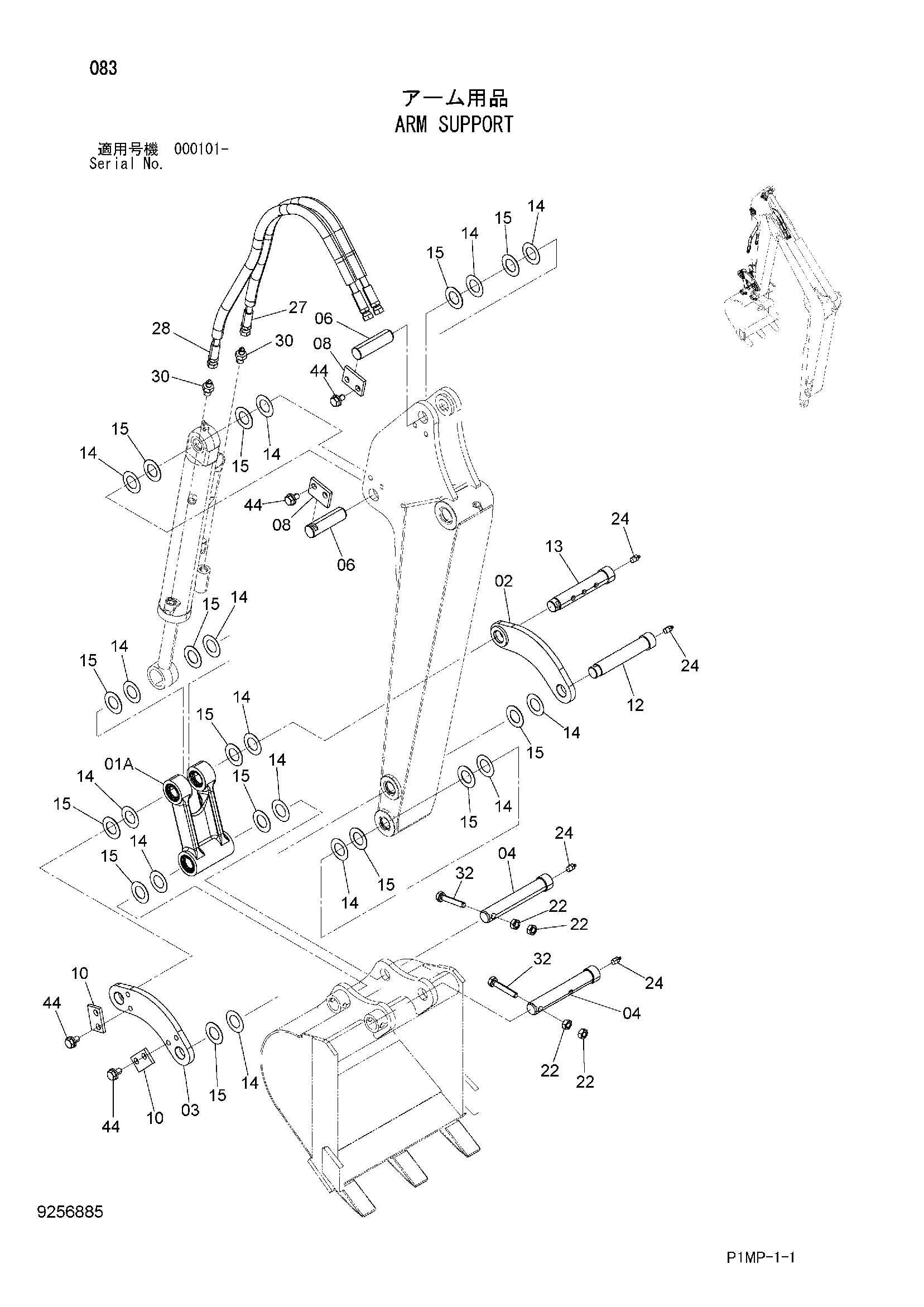

Заводская схема «Рукоять опора» для HITACHI ZX10U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9256887 | Тяга | 1 |
| 01A | 8102895 | Тяга | 1 |
| 02 | 8102847 | Тяга | 1 |
| 03 | 8102848 | Тяга | 1 |
| 04 | 4644413 | Палец | 2 |
| 06 | 4644579 | Палец | 2 |
| 08 | 4388385 | Пластина | 2 |
| 10 | 4388391 | Пластина | 2 |
| 12 | 4645283 | Палец | 1 |
| 13 | 4645284 | Палец | 1 |
| 14 | 4360879 | Регулировочная шайба 0.5mm | 14 |
| 15 | 4363546 | Регулировочная шайба 1.0mm | 14 |
| 22 | J950010 | Гайка | 4 |
| 24 | J75481 | Пресс-маслёнка | 4 |
| 27 | 4665115 | Шланг (0.81m рукоять) | 1 |
| 28 | 4665116 | Шланг (0.81m рукоять) | 1 |
| 30 | A852122 | Адаптер | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 32 | J901060 | Болт | 2 |
| 44 | J271020 | Болт с шайбой | 8 |
| 44A | J901020 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX10U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
