Каталог запчастей HITACHI
Электрооборудование — HITACHI ZX10U-2

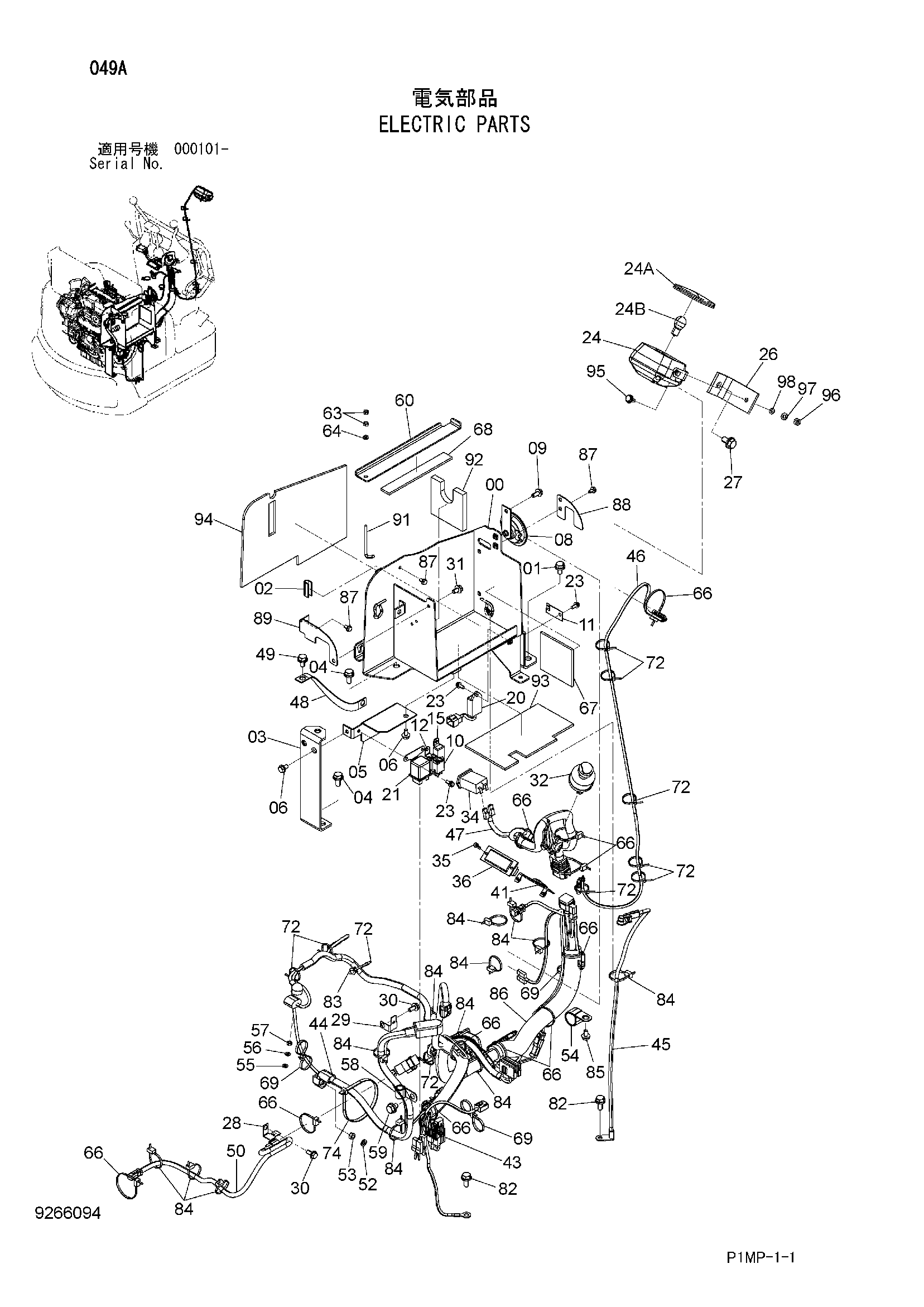

Заводская схема «Электрооборудование» для HITACHI ZX10U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7050987 | Кронштейн | 1 |
| 01 | J271020 | Болт с шайбой | 2 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4303603 | Амортизатор | 1 |
| 03 | 8105619 | Кронштейн | 1 |
| 04 | J271025 | Болт с шайбой | 3 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 8108408 | Кронштейн | 1 |
| 06 | J260816 | Болт с шайбой | 2 |
| 06A | J900816 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 08 | 4603107 | Звуковой сигнал | 1 |
| 09 | J260820 | Болт с шайбой | 1 |
| 09A | J900820 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | 4617341 | Реле | 1 |
| 11 | 4659031 | Кронштейн | 1 |
| 12 | 4607115 | Реле | 1 |
| 15 | 4643696 | Реле | 1 |
| 20 | 4626351 | Таймер | 1 |
| 21 | 4626352 | Реле | 1 |
| 23 | J680616 | Винт с шайбой | 6 |
| 24 | 4647583 | Фара | 1 |
| 24A | 4326668 | Рассеиватель | 1 |
| 24B | 4326669 | Лампа | 1 |
| 26 | 4280580 | Стойка | 1 |
| 27 | J271225 | Болт с шайбой | 1 |
| 27A | J901225 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 28 | 4381930 | Кронштейн | 1 |
| 29 | 4355515 | Кронштейн | 1 |
| 30 | J260820 | Болт с шайбой | 2 |
| 30A | J900820 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 31 | J260816 | Болт с шайбой | 1 |
| 31A | J900816 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 34 | 4643281 | Измеритель хоур | 1 |
| 35 | J680520 | Винт с шайбой | 2 |
| 36 | 4280369 | Фонарь пилотный | 1 |
| 36A | 4453907 | Лампа | 3 |
| 41 | 9767058 | Кронштейн | 1 |
| 43 | 1033652 | Жгут проводов | 1 |
| 43A | 4331898 | Фусибле-линк (45A) | 1 |
| 43B | 4618684 | Предохранитель (30A) | 1 |
| 43C | 4428911 | Предохранитель (10A) | 3 |
| 43D | 4628754 | Диод | 1 |
| 44 | 4646146 | Трос | 1 |
| 45 | 4646147 | Трос | 1 |
| 46 | 4646148 | Жгут проводов | 1 |
| 47 | 3109292 | Жгут проводов | 1 |
| 48 | 4287366 | Трос | 1 |
| 49 | J271020 | Болт с шайбой | 1 |
| 49A | J901020 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 50 | 4665443 | Жгут проводов | 1 |
| 52 | A590908 | Пружинная шайба | 1 |
| 53 | M500807 | Гайка | 1 |
| 54 | 4192035 | Зажим | 1 |
| 55 | A590106 | Плоская шайба | 1 |
| 56 | A590906 | Пружинная шайба | 1 |
| 57 | M500605 | Гайка | 1 |
| 58 | 4190275 | Зажим | 1 |
| 59 | J271016 | Болт с шайбой | 1 |
| 59A | J901016 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 60 | 3108553 | Пластина | 1 |
| 63 | M500605 | Гайка | 2 |
| 64 | A590106 | Плоская шайба | 1 |
| 66 | 4055312 | Ленточный зажим | 11 |
| 67 | 4656716 | Резиновая прокладка | 1 |
| 68 | 4656717 | Резиновая прокладка | 1 |
| 69 | 4371049 | Ленточный зажим | 3 |
| 72 | 4326365 | Ленточный зажим | 10 |
| 74 | 4323613 | Ленточный зажим | 1 |
| 82 | J271025 | Болт с шайбой | 2 |
| 82A | J901025 | Болт | 1 |
| 82B | J222010 | Шайба | 1 |
| 83 | 4665161 | Базовый | 1 |
| 84 | 4055311 | Ленточный зажим | 13 |
| 85 | J260816 | Болт с шайбой | 1 |
| 85A | J900816 | Болт | 1 |
| 85B | A590108 | Плоская шайба | 1 |
| 86 | 4643353 | Трубка | 1 |
| 87 | J260612 | Болт с шайбой | 4 |
| 87A | J900612 | Болт | 1 |
| 87B | A590106 | Плоская шайба | 1 |
| 88 | 4666190 | Пластина | 1 |
| 89 | 4666187 | Кронштейн | 1 |
| 91 | 4666193 | Болт | 1 |
| 92 | 4666695 | Резиновая прокладка | 1 |
| 93 | 4666711 | Стекловата | 1 |
| 94 | 4666712 | Стекловата | 1 |
| 95 | J260825 | Болт с шайбой | 1 |
| 95A | J900825 | Болт | 1 |
| 95B | A590108 | Плоская шайба | 1 |
| 96 | M500807 | Гайка | 1 |
| 97 | A590908 | Пружинная шайба | 1 |
| 98 | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX10U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
