Крепление фланец, масляный сумп — HITACHI ZX10U-2

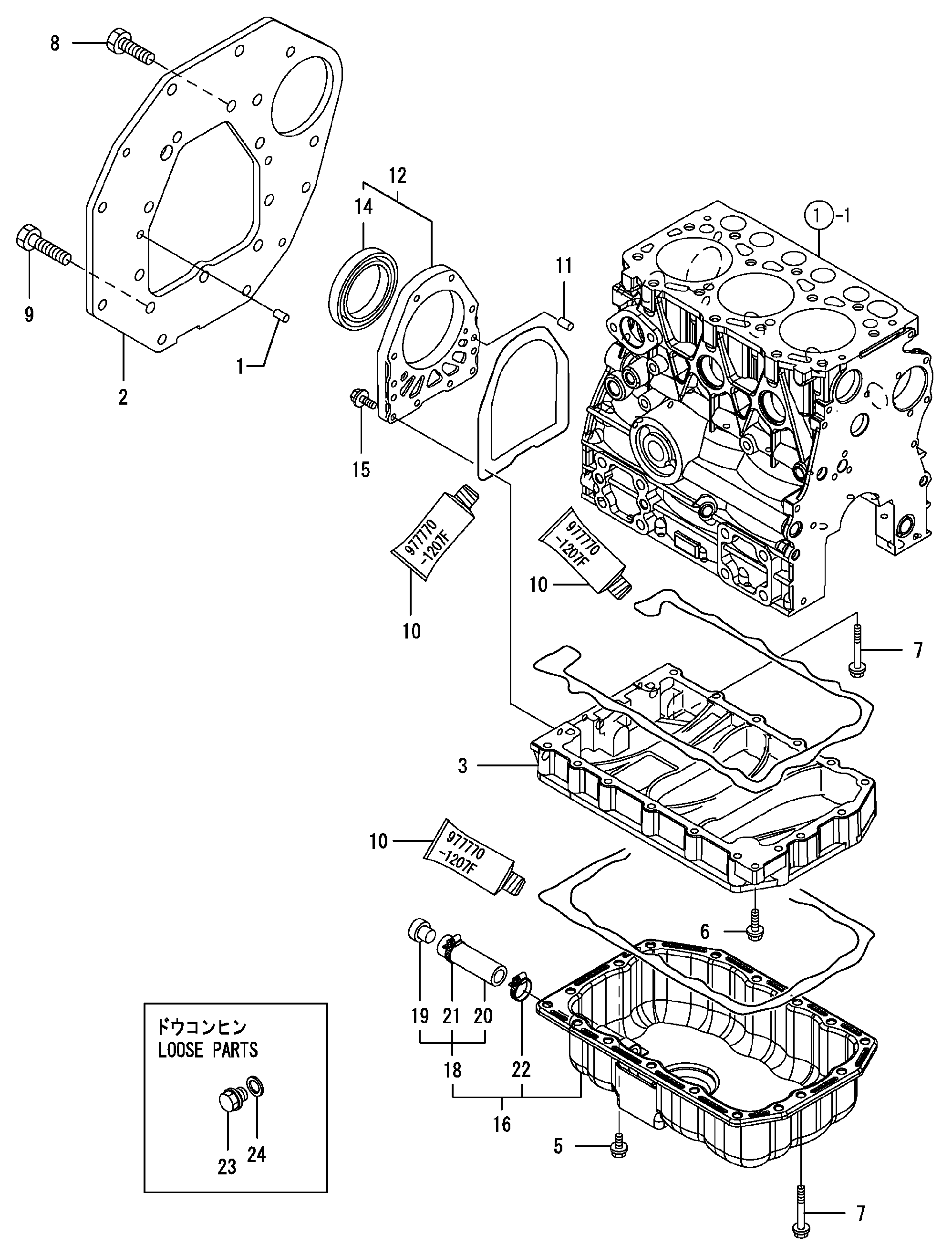

Заводская схема «Крепление фланец, масляный сумп» для HITACHI ZX10U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | YNM129100-01580 | Параллел палец 8X16 | 2 |
| 2 | YNM119415-01600 | Фланец, крепление | 1 |
| 3 | YNM119515-01720 | Проставка, масляный сумп | 1 |
| 5 | YNM26106-060122 | Болт M 6X 12 с покрытием | 1 |
| 6 | YNM26106-060252 | Болт M 6X 25 с покрытием | 1 |
| 7 | YNM26106-060452 | Болт M 6X 45 с покрытием | 17 |
| 8 | YNM26206-100202 | Болт M10X20 | 7 |
| 9 | YNM26206-100252 | Болт M10X25 | 3 |
| 10 | YNM977770-1207F | Гаскет.ликуид | 1 |
| 11 | YNM119620-01620 | Параллел палец 6X10 | 2 |
| 12 | YNM119660-01640 | Корпус в сборе, масляный уплотнение | 1 |
| 14 | YNM124085-02220 | Уплотнение, масляный | 1 |
| 15 | YNM26106-060222 | Болт M 6X 22 с покрытием | 10 |
| 16 | YNM119540-01760 | Сумп в сборе, луб.оил | 1 |
| 18 | YNM119540-39950 | Шланг, масляный дренажный CMP | 1 |
| 19 | YNM119656-39930 | Пробка, блинд | 1 |
| 20 | YNM119540-39960 | Шланг, масляный дренажный | 1 |
| 21 | YNM23001-022000 | HOSE CLAMP 22 | 1 |
| 22 | YNM23001-022000 | HOSE CLAMP 22 | 1 |
| 23 | YNM105425-01690 | Пробка M16 | 1 |
| 24 | YNM22190-160002 | Уплотнение шайба 16S | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX10U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
