Рычаг блокировки — HITACHI ZX10U-2

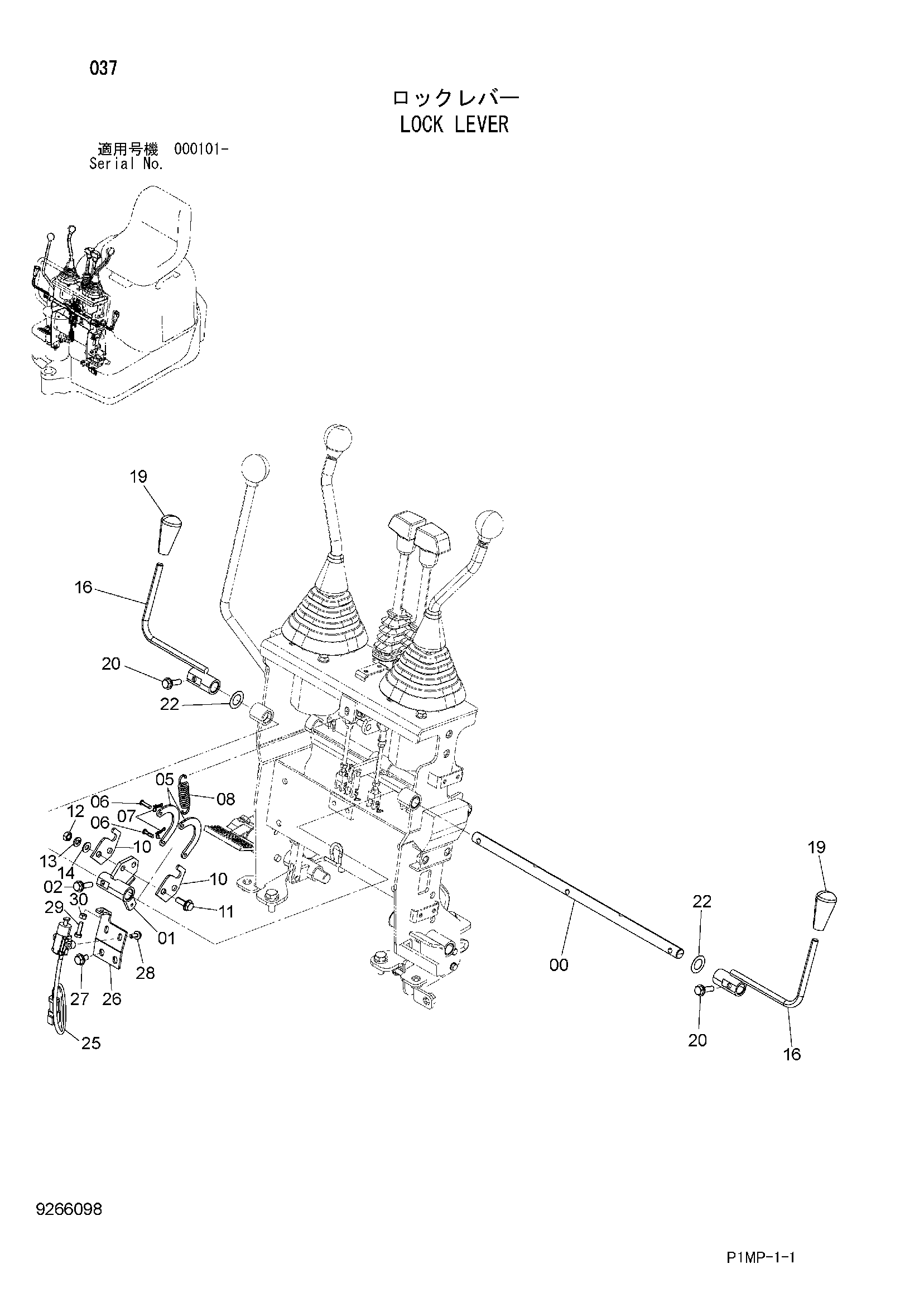

Заводская схема «Рычаг блокировки» для HITACHI ZX10U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4643276 | Вал | 1 |
| 01 | 8102457 | Тяга | 1 |
| 02 | J260830 | Болт с шайбой | 1 |
| 02A | J900830 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 05 | 4388286 | Пластина | 2 |
| 06 | 4388285 | Палец | 2 |
| 07 | 4365839 | Стопорный палец | 2 |
| 08 | 4303284 | Пружина | 1 |
| 10 | 4654052 | Пластина | 2 |
| 11 | J260825 | Болт с шайбой | 2 |
| 11A | J900825 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 12 | J950008 | Гайка | 2 |
| 13 | A590908 | Пружинная шайба | 2 |
| 14 | A590108 | Плоская шайба | 2 |
| 16 | 8104980 | Рычаг | 2 |
| 19 | 4288038 | Рукоятка | 2 |
| 20 | J260830 | Болт с шайбой | 2 |
| 20A | J900830 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 22 | 4294498 | Регулировочная шайба 0.5mm | 2 |
| 25 | 4630744 | Выключатель | 1 |
| 26 | 4643365 | Пластина | 1 |
| 27 | J260816 | Болт с шайбой | 2 |
| 27A | J900816 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 28 | J260616 | Болт с шайбой | 2 |
| 28A | J900616 | Болт | 1 |
| 28B | A590106 | Плоская шайба | 1 |
| 29 | J900620 | Болт | 1 |
| 30 | M500605 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX10U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
