Пилотные гидролинии (H тип) — HITACHI ZX10U-2

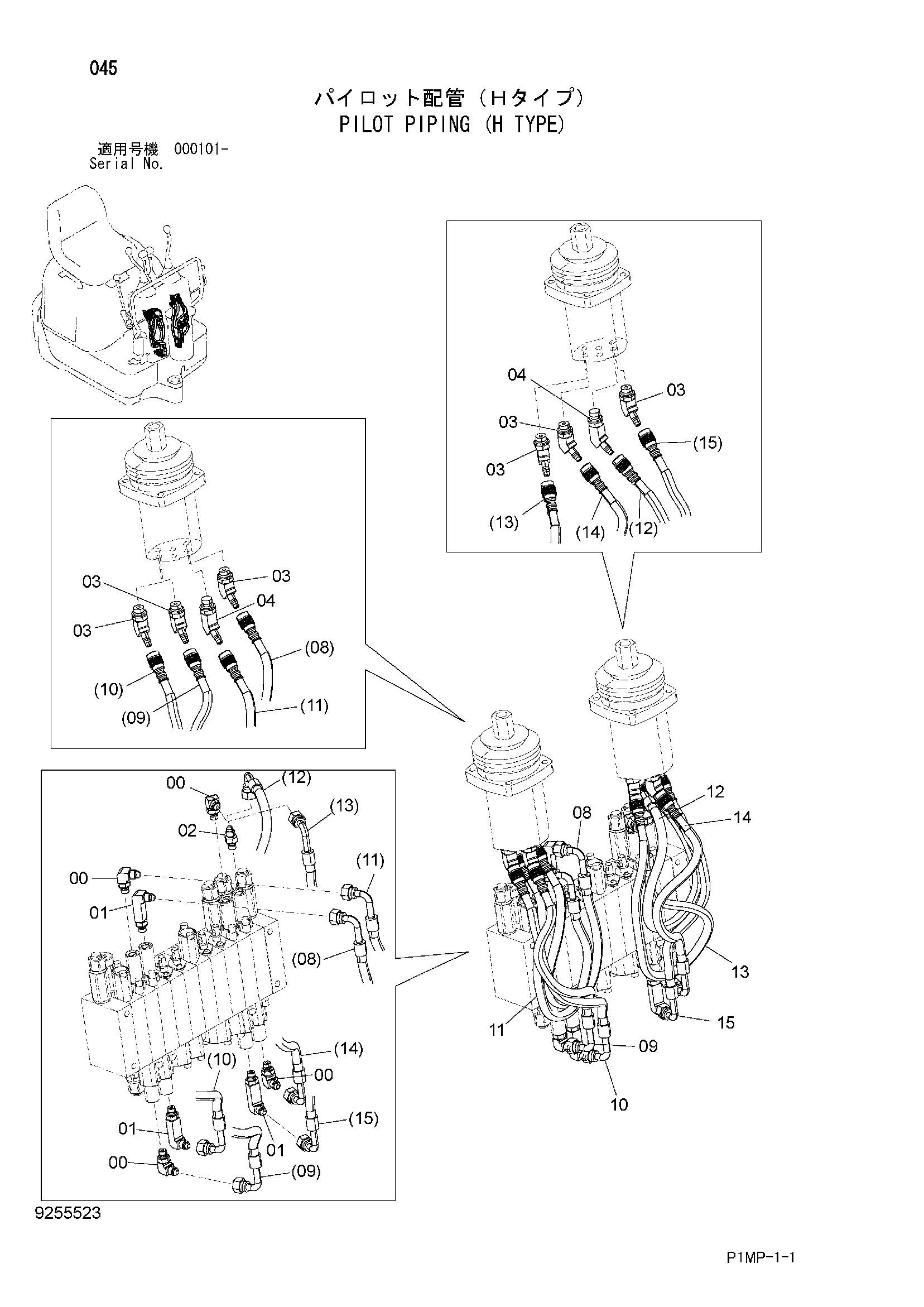

Заводская схема «Пилотные гидролинии (H тип)» для HITACHI ZX10U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4639530 | Угловой штуцер | 4 |
| 00A | 4506408 | Уплотнительное кольцо | 1 |
| 01 | 4639531 | Угловой штуцер | 3 |
| 01A | 4506408 | Уплотнительное кольцо | 1 |
| 02 | 4639532 | Адаптер | 1 |
| 02A | 4506408 | Уплотнительное кольцо | 1 |
| 03 | 4474556 | Угловой штуцер | 6 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4474557 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4663757 | Шланг | 1 |
| 09 | 4663758 | Шланг | 1 |
| 10 | 4663758 | Шланг | 1 |
| 11 | 4663757 | Шланг | 1 |
| 12 | 4663757 | Шланг | 1 |
| 13 | 4663757 | Шланг | 1 |
| 14 | 4663758 | Шланг | 1 |
| 15 | 4663758 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX10U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
