Топливный бак — HITACHI ZX10U-2

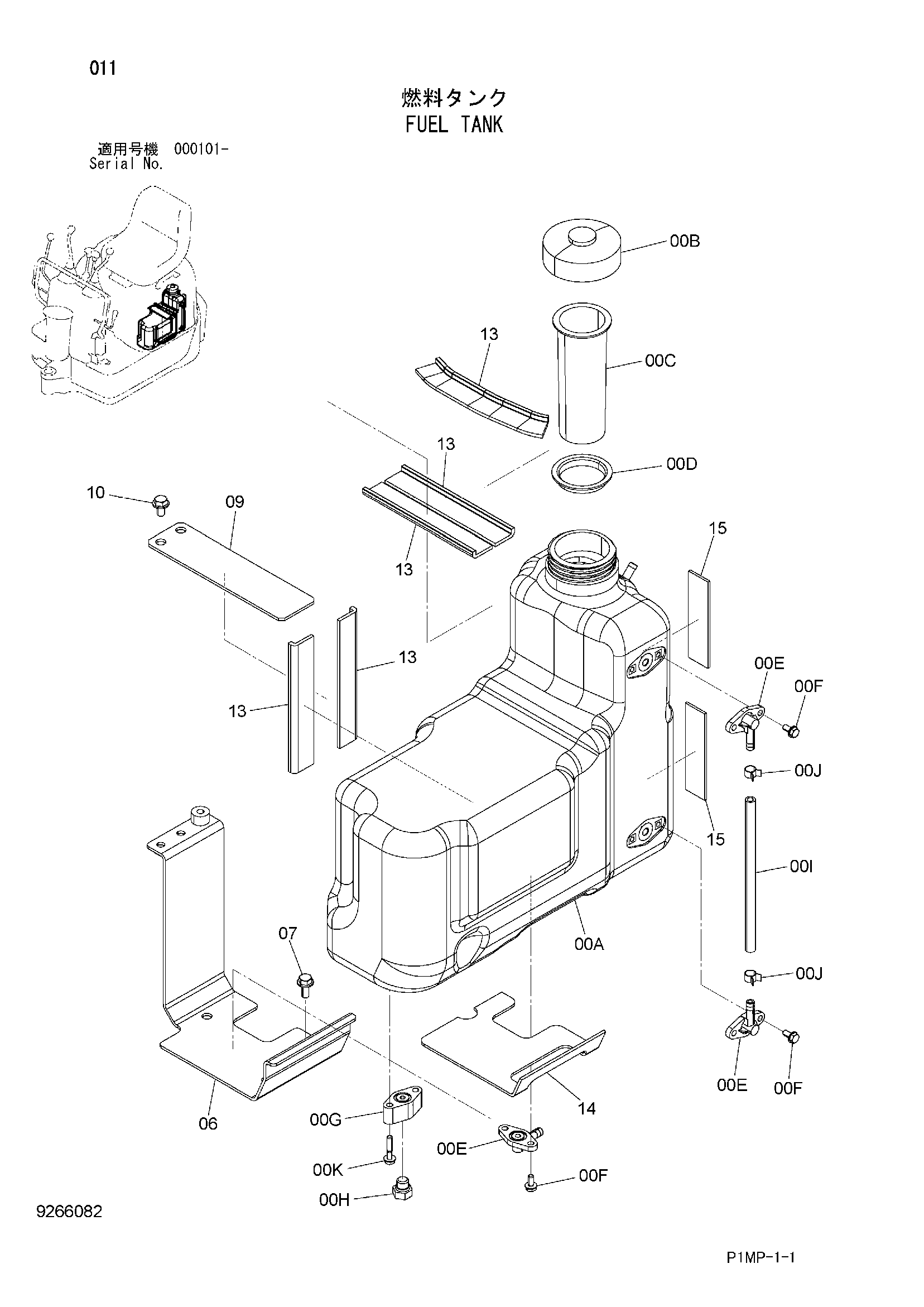

Заводская схема «Топливный бак» для HITACHI ZX10U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4657674 | Бак в сборе | 1 |
| 00A | 1033701 | Топливный бак | 1 |
| 00B | 4442447 | Колпачок | 1 |
| 00C | 4442449 | Фильтр | 1 |
| 00D | 4630447 | Манжета | 1 |
| 00E | 4608249 | Соединение | 3 |
| 00F | J260614 | Болт с шайбой | 6 |
| 00F1 | J900614 | Болт | 1 |
| 00F2 | A590106 | Плоская шайба | 1 |
| 00G | 4657673 | Фланец | 1 |
| 00H | A885002 | Пробка | 1 |
| 00H1 | 957366 | Уплотнительное кольцо | 1 |
| 00I | 4656990 | Топливный шланг | 1 |
| 00J | 4351486 | Хомут шланга | 2 |
| 00K | J260630 | Болт с шайбой | 2 |
| 00K1 | J900630 | Болт | 1 |
| 00K2 | A590106 | Плоская шайба | 1 |
| 06 | 8105617 | Кронштейн | 1 |
| 07 | J260820 | Болт с шайбой | 3 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 09 | 4656706 | Пластина | 1 |
| 10 | J260816 | Болт с шайбой | 2 |
| 10A | J900816 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 13 | 4656708 | Резиновая прокладка | 5 |
| 14 | 4656705 | Резиновая прокладка | 1 |
| 15 | 4656707 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX10U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
