Дополнительный трубопроводы (стрела) — HITACHI ZX10U-2

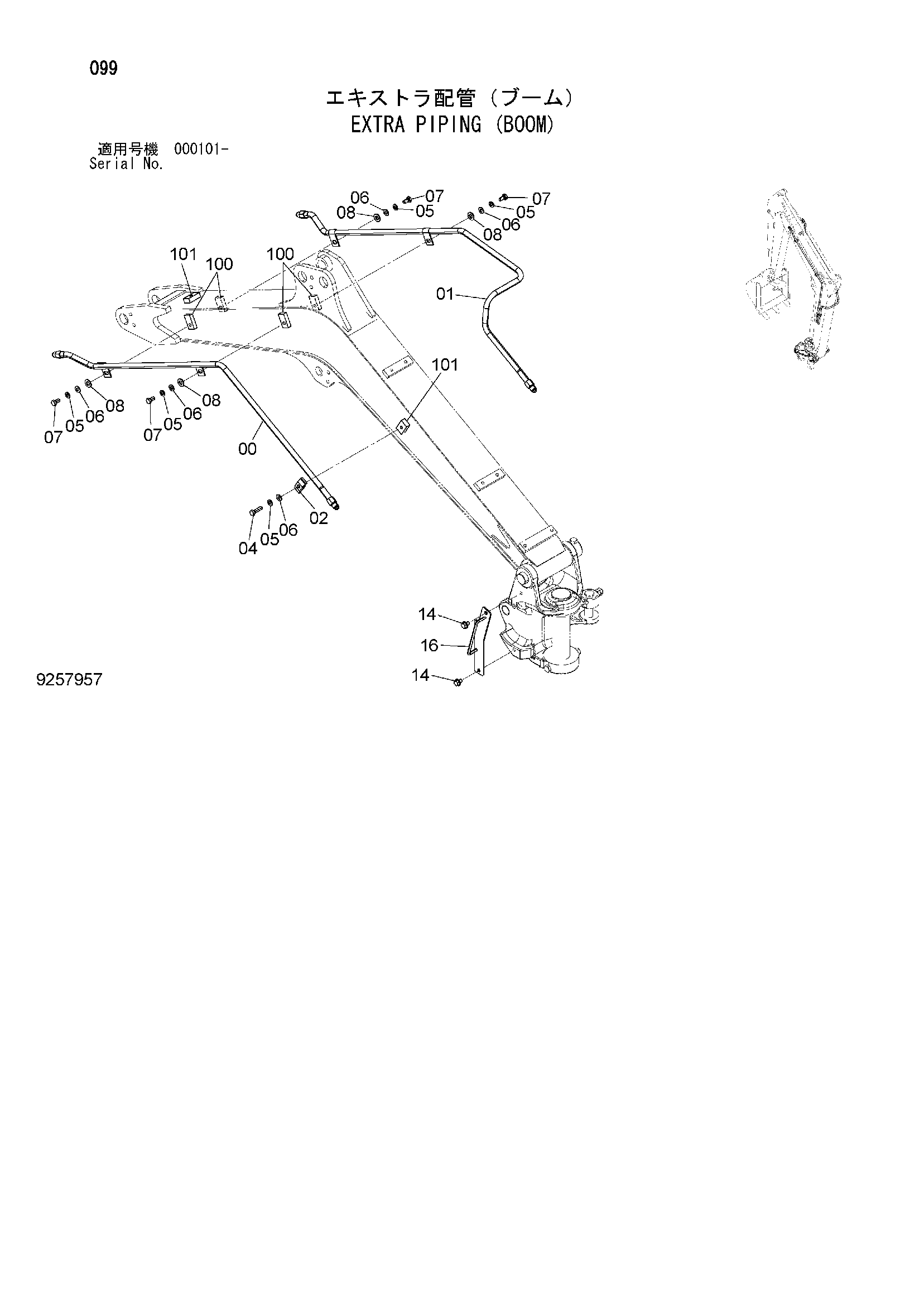

Заводская схема «Дополнительный трубопроводы (стрела)» для HITACHI ZX10U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8103280 | Трубка | 1 |
| 01 | 8103281 | Трубка | 1 |
| 02 | 4275542 | Хомут трубки | 1 |
| 04 | J900830 | Болт | 1 |
| 05 | A590908 | Пружинная шайба | 5 |
| 06 | A590108 | Плоская шайба | 5 |
| 07 | J900816 | Болт | 4 |
| 08 | A590110 | Плоская шайба | 4 |
| 14 | J260814 | Болт с шайбой | 2 |
| 14A | J900814 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 16 | 8106709 | Направляющая шланг | 1 |
| 100 | 4647127 | Седло винта | 4 |
| 101 | 4644399 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX10U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
