Управление двигателем — HITACHI ZX10U-2

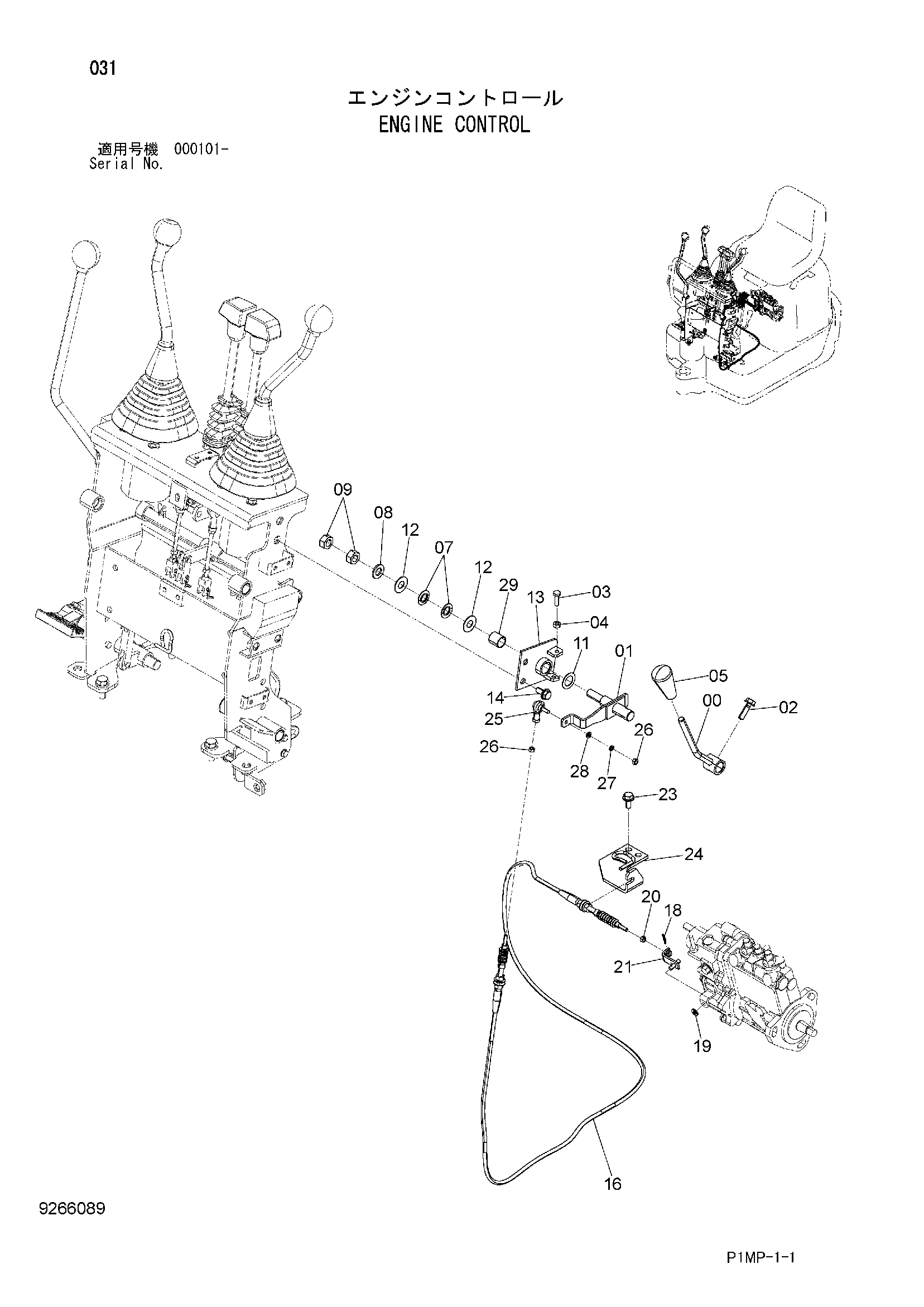

Заводская схема «Управление двигателем» для HITACHI ZX10U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8102412 | Рычаг | 1 |
| 01 | 8102413 | Рукоять | 1 |
| 02 | J260830 | Болт с шайбой | 1 |
| 02A | J900830 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | J900620 | Болт | 2 |
| 04 | M500605 | Гайка | 2 |
| 05 | 4280104 | Рукоятка | 1 |
| 07 | 4406384 | Шайба коникал | 2 |
| 08 | A590112 | Плоская шайба | 1 |
| 09 | J950012 | Гайка | 2 |
| 11 | 4406386 | Регулировочная шайба 1.0mm | 1 |
| 12 | 4406385 | Регулировочная шайба 1.0mm | 2 |
| 13 | 8105373 | Кронштейн | 1 |
| 14 | J260820 | Болт с шайбой | 2 |
| 14A | J900820 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 16 | 4643360 | Трос управления | 1 |
| 18 | 4022696 | Стопорный палец | 1 |
| 19 | A590106 | Плоская шайба | 1 |
| 20 | M500504 | Гайка | 1 |
| 21 | 9765649 | Кронштейн | 1 |
| 23 | J260820 | Болт с шайбой | 2 |
| 23A | J900820 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 24 | 8107595 | Кронштейн | 1 |
| 25 | 4056016 | Шарнир | 1 |
| 26 | M500504 | Гайка | 2 |
| 27 | A590905 | Пружинная шайба | 1 |
| 28 | A590105 | Плоская шайба | 1 |
| 29 | 4280298 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX10U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
