Передний камера детали — HITACHI ZX1000K-3

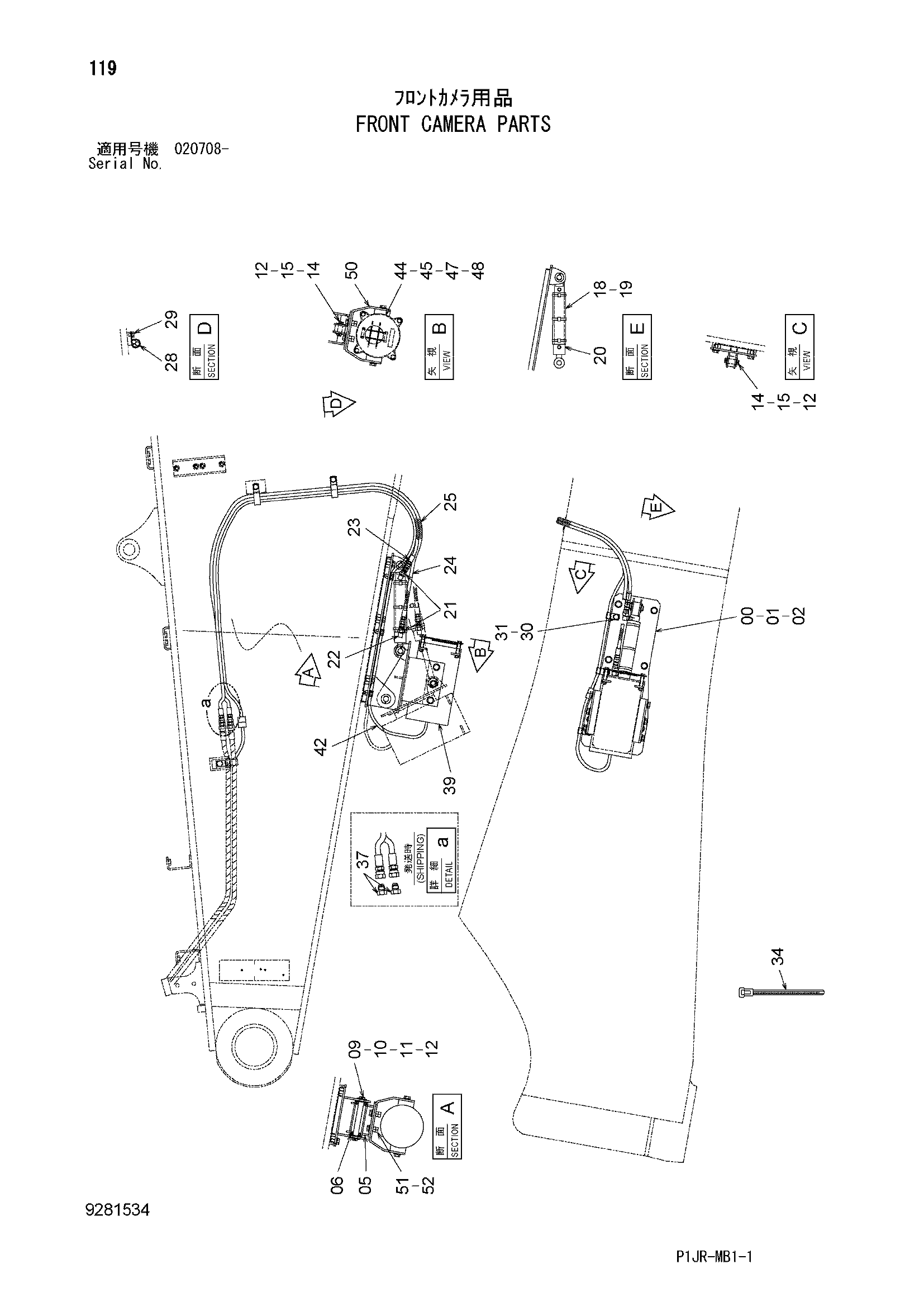

Заводская схема «Передний камера детали» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8100291 | Кронштейн | 1 |
| 01 | J921225 | Болт | 6 |
| 02 | J222012 | Шайба | 6 |
| 05 | 8100292 | Кронштейн | 1 |
| 06 | 988307 | Шариковый подшипник | 2 |
| 09 | 4635077 | Палец | 1 |
| 10 | 4614475 | Проставка | 2 |
| 11 | A590120 | Плоская шайба | 2 |
| 12 | A763028 | Шплинт | 6 |
| 14 | 4614477 | Палец | 2 |
| 15 | A590118 | Плоская шайба | 4 |
| 18 | 4394867 | Сиденье резиновый | 1 |
| 19 | 4121859 | Ленточный зажим | 3 |
| 20 | 4614682 | Гидроцилиндр. наклон | 1 |
| 21 | 4455492 | Тхроттле (0.8mm) | 2 |
| 22 | 4215652 | Угловой штуцер | 2 |
| 23 | 4629992 | Шланг | 1 |
| 24 | 4458006 | Шланг | 1 |
| 25 | 4327293 | Защитный кожух | 12 |
| 28 | 4192035 | Зажим | 3 |
| 29 | J271016 | Болт с шайбой | 1 |
| 29A | J901016 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | 4190272 | Зажим | 3 |
| 31 | J271025 | Болт с шайбой | 3 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 34 | 4055312 | Ленточный зажим | 10 |
| 37 | 4222076 | Пробка | 2 |
| 39 | 4645729 | Камера | 1 |
| 42 | 4638622 | Трос | 1 |
| 44 | 8098466 | Крышка | 1 |
| 45 | J900860 | Болт | 4 |
| 47 | M500807 | Гайка | 4 |
| 48 | A590908 | Пружинная шайба | 4 |
| 50 | 9765152 | Кронштейн | 1 |
| 51 | J271235 | Болт с шайбой | 4 |
| 51A | J901235 | Болт | 1 |
| 51B | J222012 | Шайба | 1 |
| 52 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
