Гидролинии рабочего оборудования (5.3m верхний стрела) — HITACHI ZX1000K-3

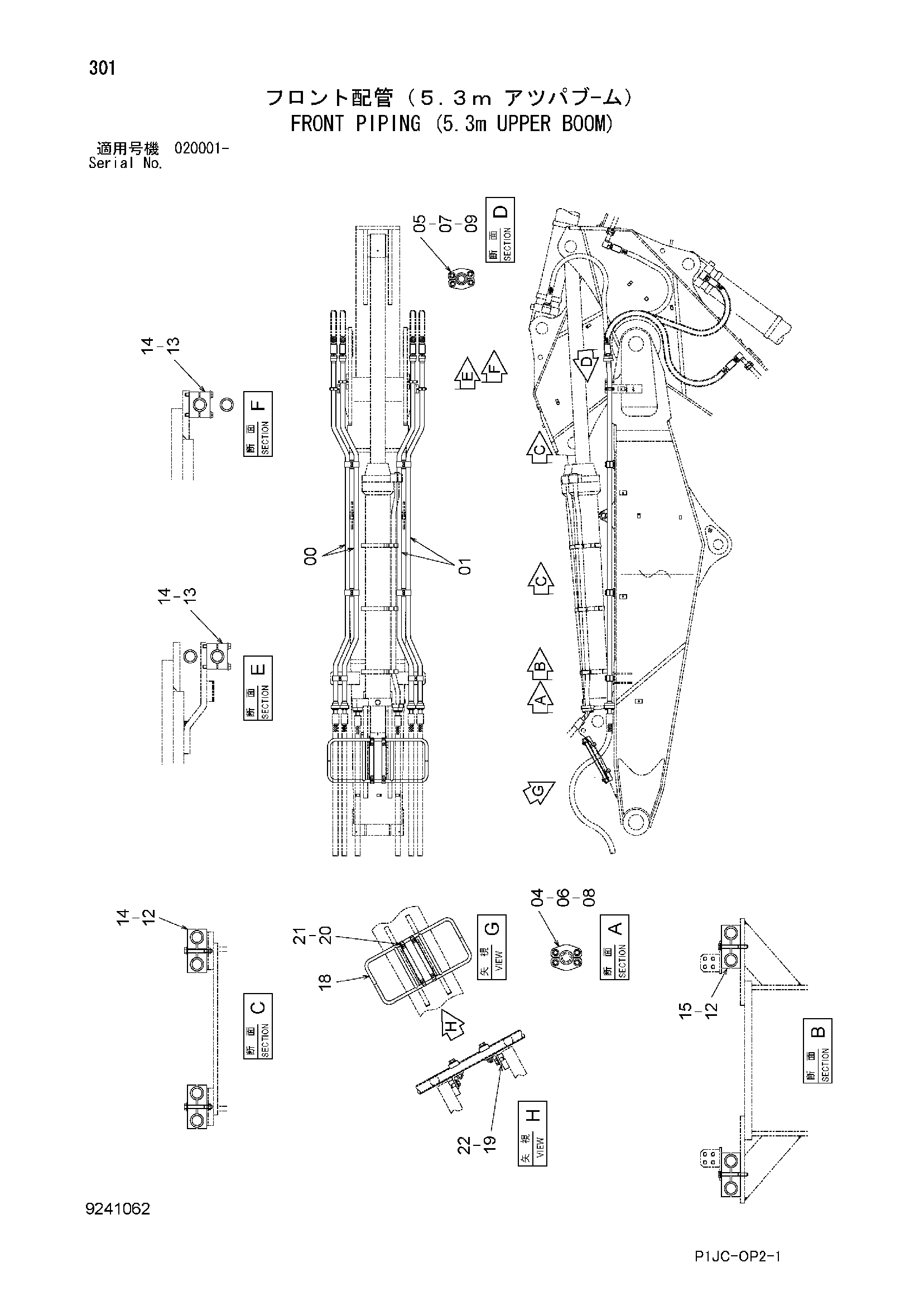

Заводская схема «Гидролинии рабочего оборудования (5.3m верхний стрела)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8094502 | Трубка | 2 |
| 01 | 8094503 | Трубка | 2 |
| 04 | 4075854 | Разъёмный фланец | 12 |
| 05 | 4089703 | Разъёмный фланец | 8 |
| 06 | M341650 | Болт с внутренним шестигранником | 24 |
| 07 | M341445 | Болт с внутренним шестигранником | 16 |
| 08 | 4510169 | Уплотнительное кольцо | 6 |
| 09 | 4508805 | Уплотнительное кольцо | 4 |
| 12 | 4342772 | Хомут | 12 |
| 13 | 4342723 | Хомут трубки | 8 |
| 14 | J271295 | Болт с шайбой | 16 |
| 14A | J901295 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | J271200 | Болт с шайбой | 4 |
| 15A | J901200 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 18 | 8094965 | Направляющая шланг | 1 |
| 19 | 9761939 | Кронштейн | 2 |
| 20 | 4190127 | Хомут трубки | 4 |
| 21 | J271270 | Болт с шайбой | 4 |
| 21A | J901270 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | J271225 | Болт с шайбой | 4 |
| 22A | J901225 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
