Гидролинии рабочего оборудования (2.7m средний рукоять) — HITACHI ZX1000K-3

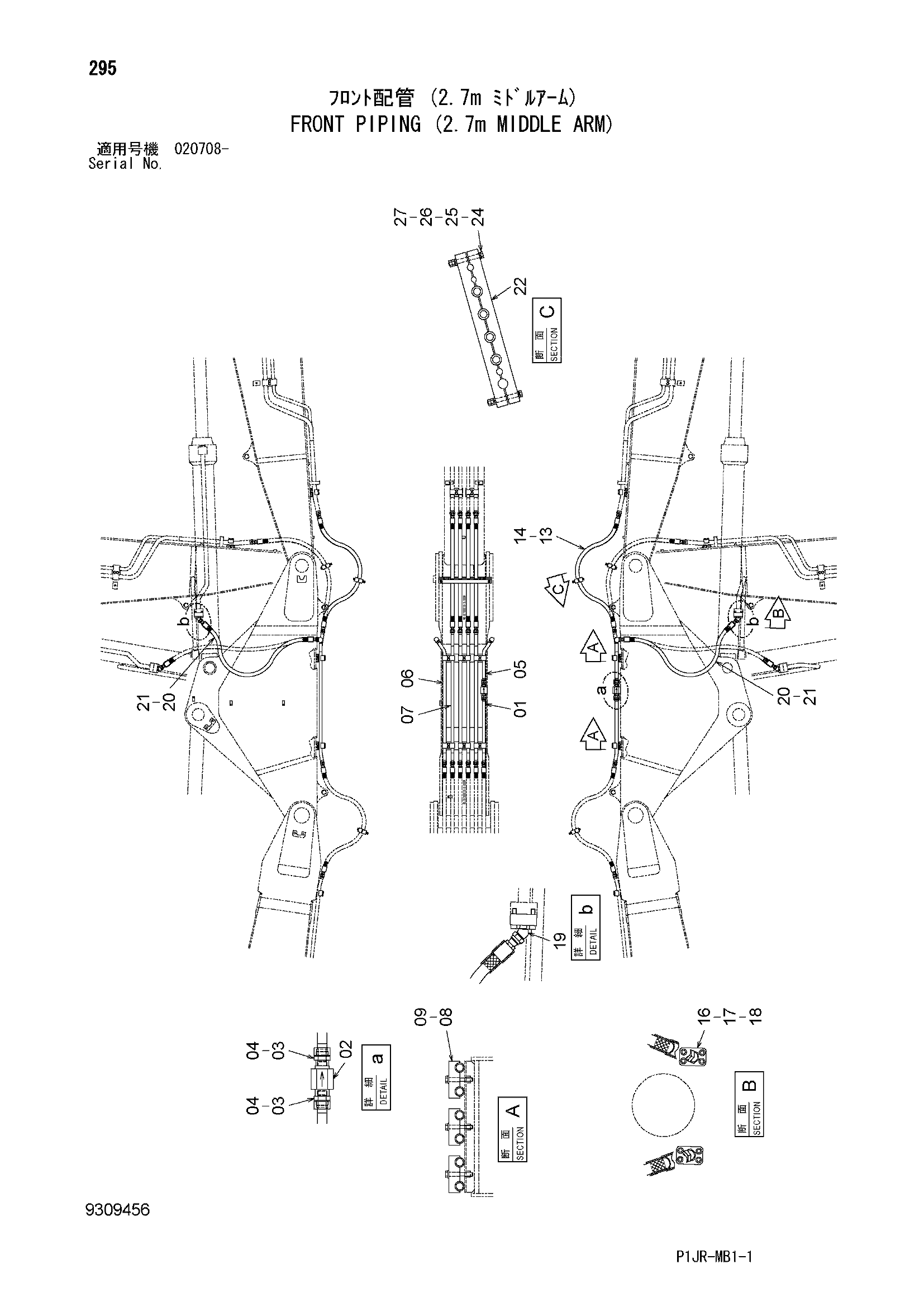

Заводская схема «Гидролинии рабочего оборудования (2.7m средний рукоять)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9771670 | Трубка | 1 |
| 02 | 9075046 | Клапан замедленного возврата | 1 |
| 03 | A853180 | Адаптер | 2 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4187329 | Уплотнительное кольцо | 2 |
| 05 | 9771671 | Трубка | 1 |
| 06 | 9771673 | Трубка | 1 |
| 07 | 9771672 | Трубка | 4 |
| 08 | 4487201 | Хомут трубки | 6 |
| 09 | J271290 | Болт с шайбой | 12 |
| 09A | J901290 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 13 | 4274673 | Шланг | 4 |
| 14 | 4187328 | Уплотнительное кольцо | 8 |
| 16 | 3094284 | Фланец | 2 |
| 17 | 4508805 | Уплотнительное кольцо | 2 |
| 18 | M341460 | Болт с внутренним шестигранником | 8 |
| 19 | A853288 | Угловой штуцер | 2 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 4452263 | Шланг | 2 |
| 21 | 4187328 | Уплотнительное кольцо | 4 |
| 22 | 4706275 | Хомут шланга | 2 |
| 24 | J901204 | Болт | 2 |
| 25 | A590912 | Пружинная шайба | 4 |
| 26 | A590112 | Плоская шайба | 4 |
| 27 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
