Поворот трубопроводы (4.2m нижний рукоять)(R: 1-трубка, L: 2-пипес) — HITACHI ZX1000K-3

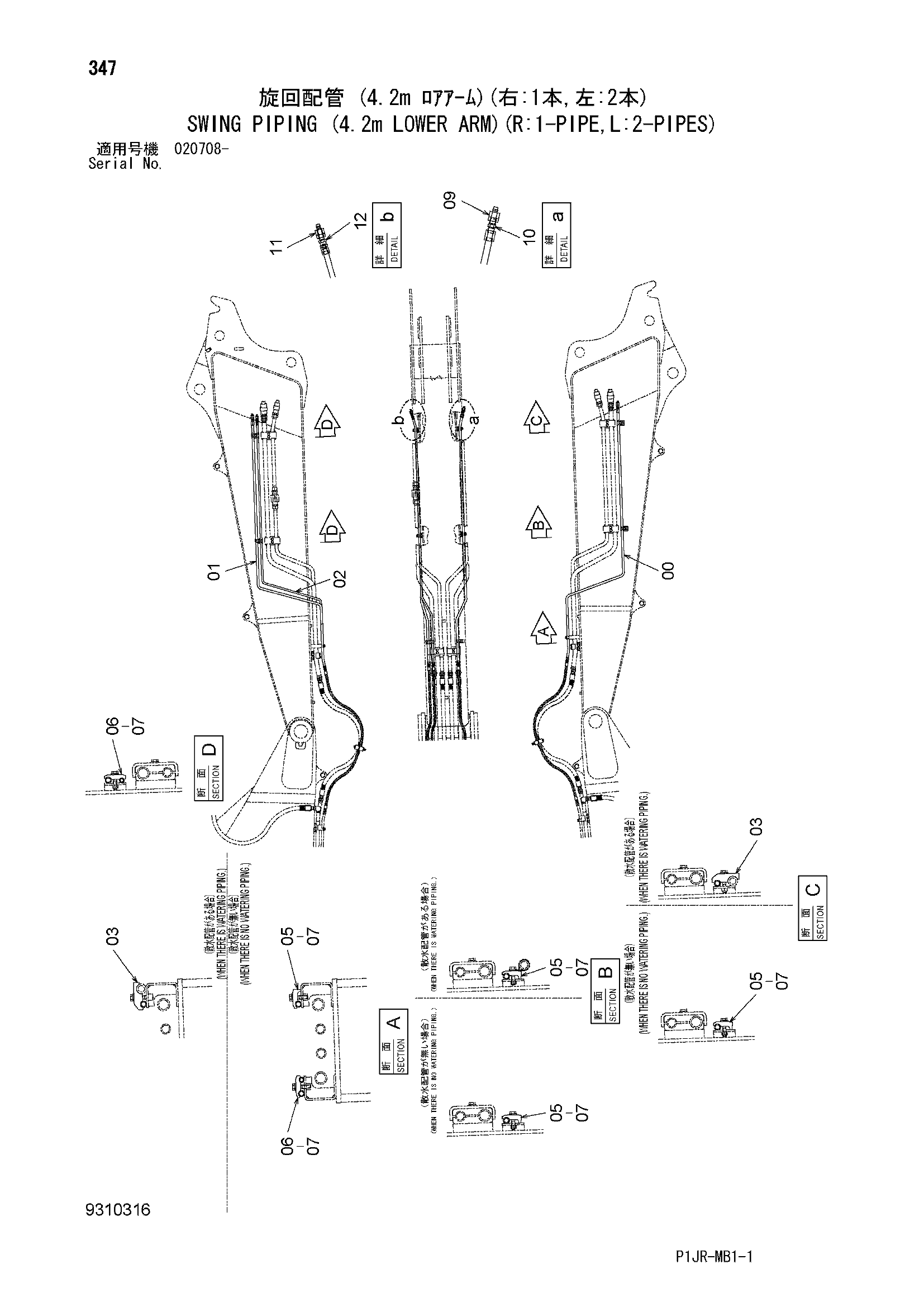

Заводская схема «Поворот трубопроводы (4.2m нижний рукоять)(R: 1-трубка, L: 2-пипес)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8120295 | Трубка | 1 |
| 01 | 8120296 | Трубка | 1 |
| 02 | 8120297 | Трубка | 1 |
| 03 | 4628783 | Хомут трубки | 2 |
| 05 | 4190125 | Хомут трубки | 3 |
| 06 | 4202559 | Хомут трубки | 3 |
| 07 | J271255 | Болт с шайбой | 6 |
| 07A | J901255 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 4166110 | Самоуплотняющееся соединение | 2 |
| 10 | 94-1703 | Адаптер | 2 |
| 11 | 4166109 | Самоуплотняющееся соединение | 1 |
| 12 | 4215477 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
