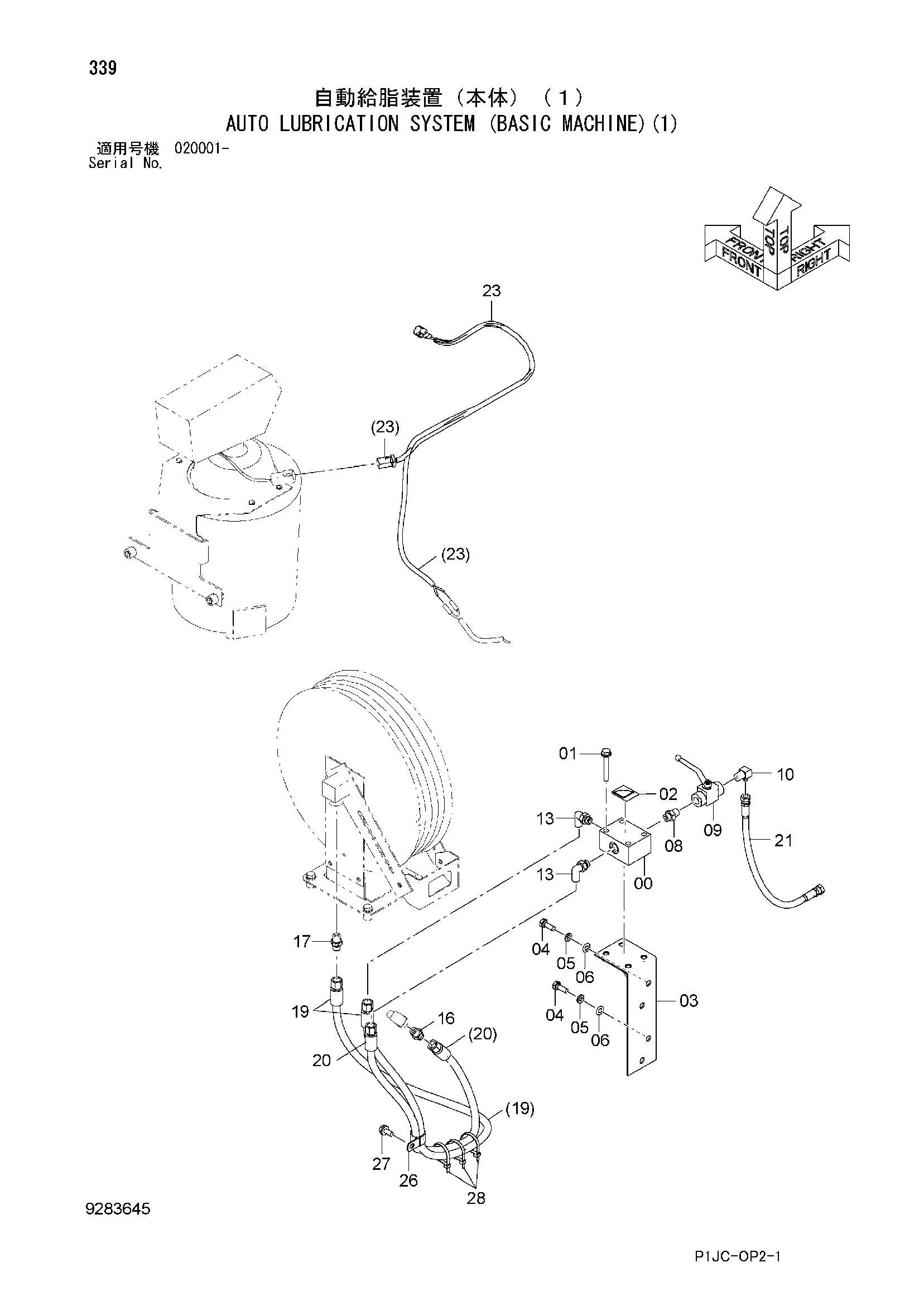

Автоматический смазка система (базовый машина)(1) — HITACHI ZX1000K-3
Заводская схема «Автоматический смазка система (базовый машина)(1)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3056293 | Коллектор | 1 |
| 01 | J271075 | Болт с шайбой | 4 |
| 01A | J901075 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4286160 | Информационная табличка | 1 |
| 03 | 9767181 | Кронштейн | 1 |
| 04 | J901030 | Болт | 2 |
| 05 | A590910 | Пружинная шайба | 2 |
| 06 | A590110 | Плоская шайба | 2 |
| 08 | 4229648 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4622779 | Запорный клапан | 1 |
| 10 | 4182734 | Угловой штуцер | 1 |
| 13 | 4037761 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4042011 | Адаптер | 1 |
| 17 | 94-1302 | Адаптер | 1 |
| 18 | 4327293 | Защитный кожух | 15 |
| 19 | 4159508 | Шланг | 1 |
| 20 | 4033128 | Шланг | 1 |
| 21 | 4389110 | Шланг | 1 |
| 23 | 4663957 | Жгут проводов | 1 |
| 26 | 4192018 | Зажим | 1 |
| 27 | J271025 | Болт с шайбой | 1 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
