Смазка пипнг (4.9m нижний стрела) — HITACHI ZX1000K-3

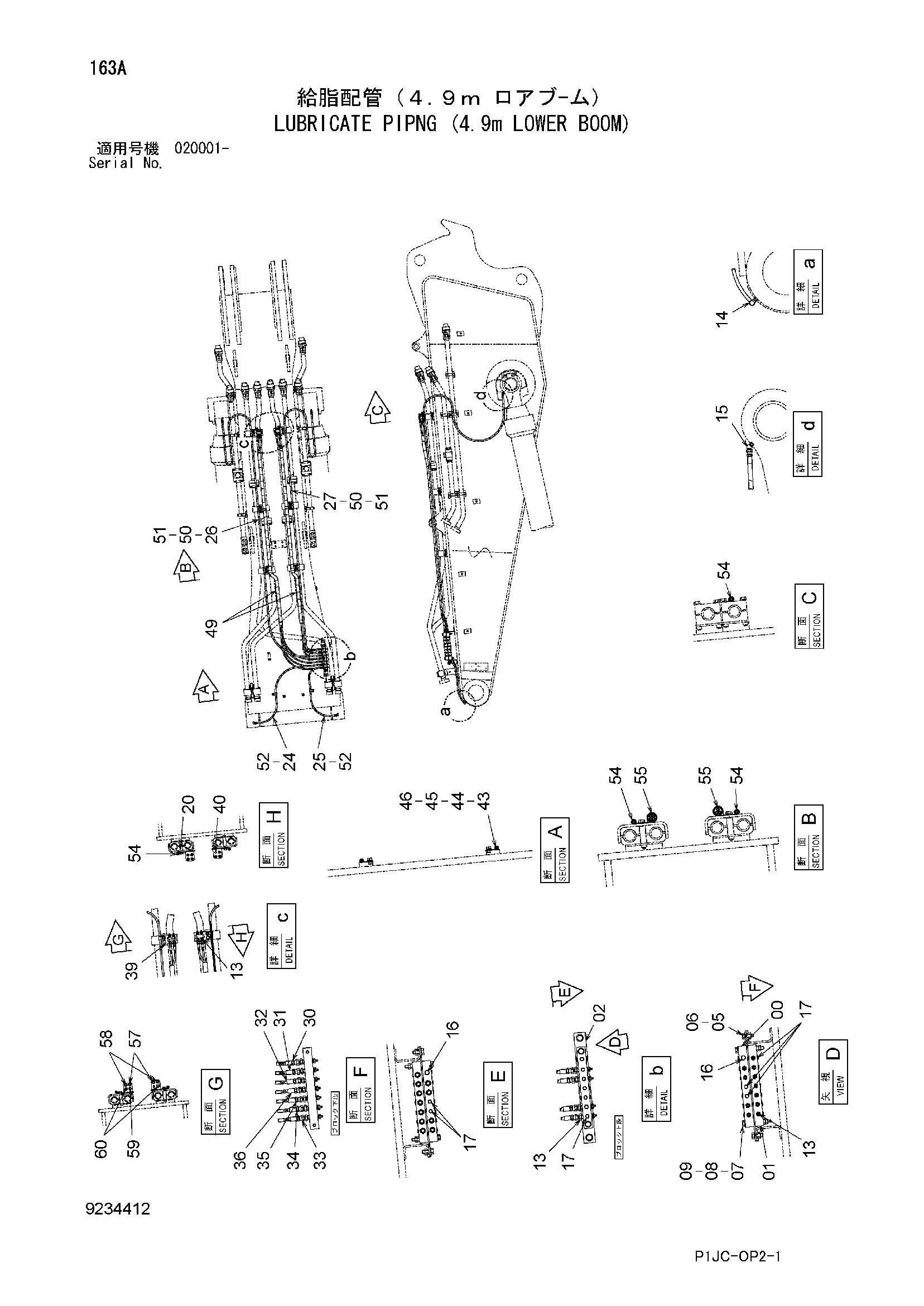

Заводская схема «Смазка пипнг (4.9m нижний стрела)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4613847 | Блок | 1 |
| 01 | 4613848 | Блок | 1 |
| 02 | 4613849 | Пластина | 1 |
| 05 | J921230 | Болт | 2 |
| 06 | J222012 | Шайба | 2 |
| 07 | J901000 | Болт | 2 |
| 08 | J222010 | Шайба | 4 |
| 09 | J950010 | Гайка | 4 |
| 11 | J75482 | Пресс-маслёнка | 11 |
| 13 | 4154651 | Адаптер | 18 |
| 14 | 4154656 | Угловой штуцер | 2 |
| 15 | 4154655 | Угловой штуцер | 2 |
| 16 | 94-2012 | Пробка | 2 |
| 17 | 94-2011 | Пробка | 18 |
| 20 | 4613332 | Самоуплотняющееся соединение | 7 |
| 24 | 4451090 | Шланг | 1 |
| 25 | 4371270 | Шланг | 1 |
| 26 | 4613749 | Шланг | 1 |
| 27 | 4481441 | Шланг | 1 |
| 30 | 4486010 | Шланг | 1 |
| 31 | 4483928 | Шланг | 1 |
| 32 | 4605048 | Шланг | 1 |
| 33 | 4428308 | Шланг | 1 |
| 34 | 4428308 | Шланг | 1 |
| 35 | 4486012 | Шланг | 1 |
| 36 | 4368162 | Шланг | 1 |
| 39 | 9761799 | Блок | 2 |
| 40 | 94-2011 | Пробка | 2 |
| 43 | 4190272 | Зажим | 2 |
| 44 | J901016 | Болт | 2 |
| 45 | A590910 | Пружинная шайба | 2 |
| 46 | A590110 | Плоская шайба | 2 |
| 49 | 4487204 | Защитный кожух | 2 |
| 50 | 4487207 | Защитный кожух | 4 |
| 51 | 4605137 | Защитный кожух | 2 |
| 52 | 4327293 | Защитный кожух | 4 |
| 54 | 4190253 | Зажим | 8 |
| 55 | 4190264 | Зажим | 4 |
| 57 | 4629639 | Ленточный зажим | 2 |
| 58 | 4629640 | Ленточный зажим | 2 |
| 59 | 4629641 | Ленточный зажим | 1 |
| 60 | 4629642 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
