Гидролинии рабочего оборудования (3.8m вставка стрела) — HITACHI ZX1000K-3

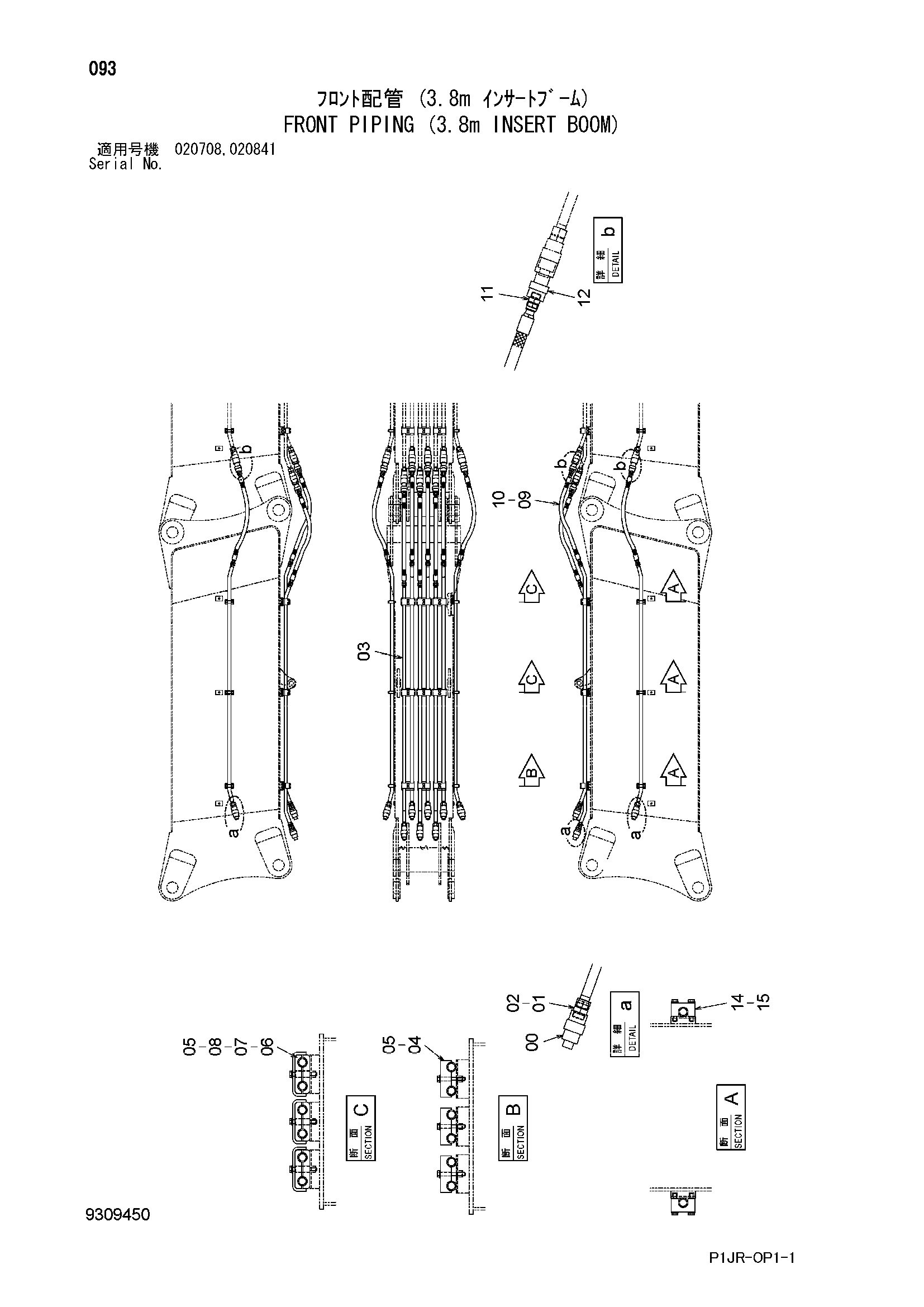

Заводская схема «Гидролинии рабочего оборудования (3.8m вставка стрела)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4665541 | Самоуплотняющееся соединение | 8 |
| 01 | A853100 | Адаптер | 8 |
| 01A | 970860 | Уплотнительное кольцо | 1 |
| 02 | 4187329 | Уплотнительное кольцо | 8 |
| 03 | 9771668 | Трубка | 8 |
| 04 | 4487201 | Хомут трубки | 3 |
| 05 | J271290 | Болт с шайбой | 18 |
| 05A | J901290 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4669111 | Хомут | 12 |
| 07 | 4304481 | Хомут трубки | 6 |
| 08 | 4304539 | Проставка | 12 |
| 09 | 4286851 | Шланг | 8 |
| 10 | 4187328 | Уплотнительное кольцо | 16 |
| 11 | A853108 | Адаптер | 8 |
| 11A | 970860 | Уплотнительное кольцо | 1 |
| 12 | 4665540 | Самоуплотняющееся соединение | 8 |
| 14 | 4612535 | Хомут трубки | 6 |
| 15 | J271270 | Болт с шайбой | 12 |
| 15A | J901270 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
