Инсталл и ремове гидроцилиндр трубопроводы — HITACHI ZX1000K-3

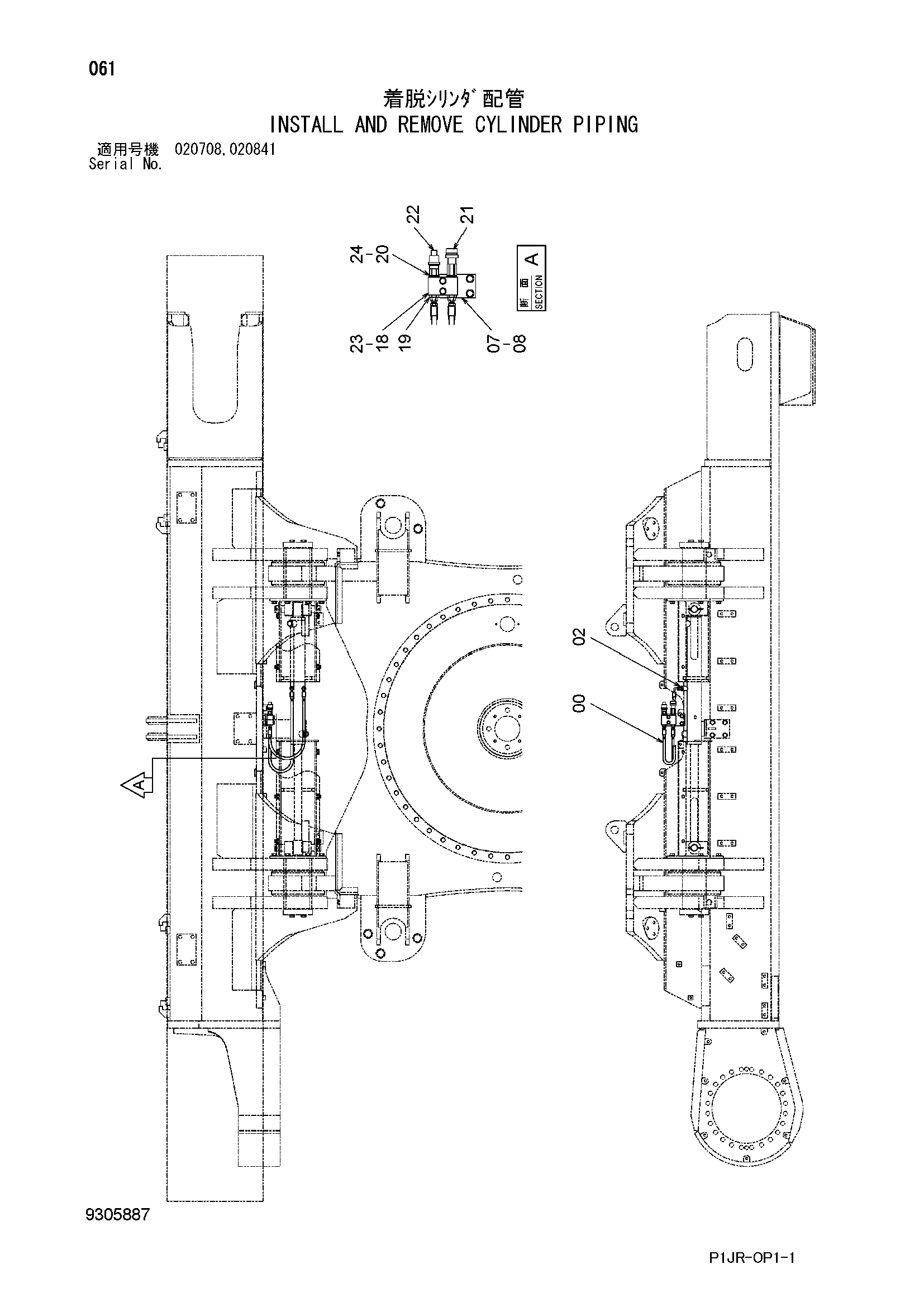

Заводская схема «Инсталл и ремове гидроцилиндр трубопроводы» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4654270 | Шланг | 4 |
| 02 | A852133 | Адаптер | 4 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 9771738 | Кронштейн | 2 |
| 08 | J271230 | Болт с шайбой | 4 |
| 08A | J901230 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 18 | 4352253 | Блок | 2 |
| 19 | A852143 | Адаптер | 4 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4229542 | Адаптер | 4 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 20B | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4618045 | Самоуплотняющееся соединение | 2 |
| 22 | 4618046 | Самоуплотняющееся соединение | 2 |
| 23 | J271070 | Болт с шайбой | 4 |
| 23A | J901070 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4289708 | Зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
