Средний рукоять 2.7m — HITACHI ZX1000K-3

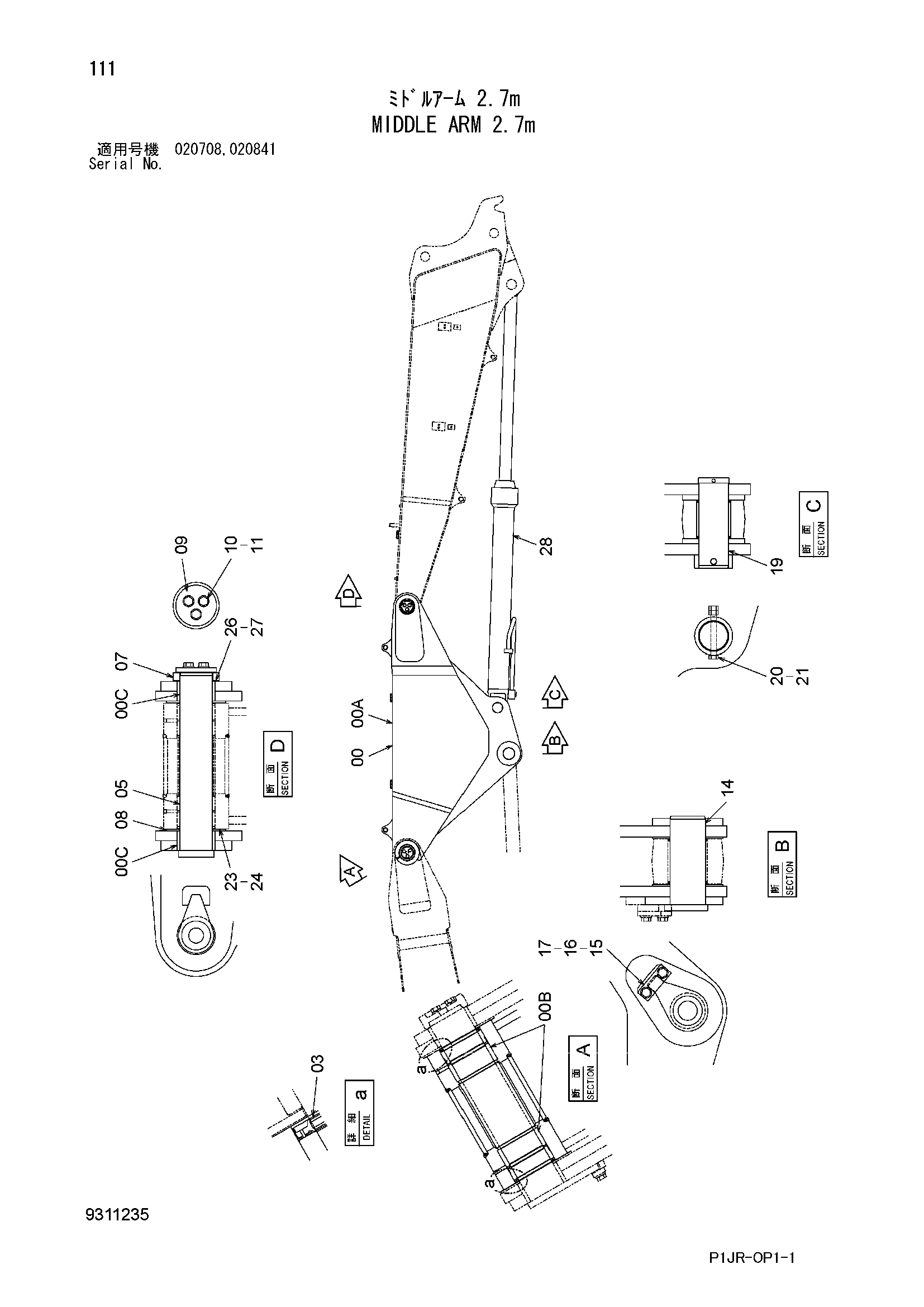

Заводская схема «Средний рукоять 2.7m» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9311665 | Рукоять средний | 1 |
| 00A | 7058080 | Рукоять средний | 1 |
| 00B | 4218719 | Втулка | 2 |
| 00C | 4439033 | Втулка | 2 |
| 03 | 4251766 | Пылезащитное уплотнение | 2 |
| 05 | 8100447 | Палец | 1 |
| 07 | 4613614 | Пластина | 1 |
| 08 | 4694433 | Пластина | 2 |
| 09 | 4206989 | Ограничитель | 1 |
| 10 | J922050 | Болт | 3 |
| 11 | J222020 | Шайба | 3 |
| 14 | 8067795 | Палец | 1 |
| 15 | 4122729 | Пластина | 1 |
| 16 | J922045 | Болт | 2 |
| 17 | J222020 | Шайба | 2 |
| 19 | 3038825 | Палец | 1 |
| 20 | 4435584 | Стопорный палец | 1 |
| 21 | J951020 | Гайка | 2 |
| 23 | 4651551 | Регулировочная шайба 1.0mm | 1 |
| 24 | 4651552 | Регулировочная шайба 2.0mm | 2 |
| 26 | 4637470 | Регулировочная шайба 2.3mm | 1 |
| 27 | 4637471 | Регулировочная шайба 3.2mm | 1 |
| 28 | 4637753 | Гидроцилиндр рукояти | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
